小型台式车床机械结构三维设计

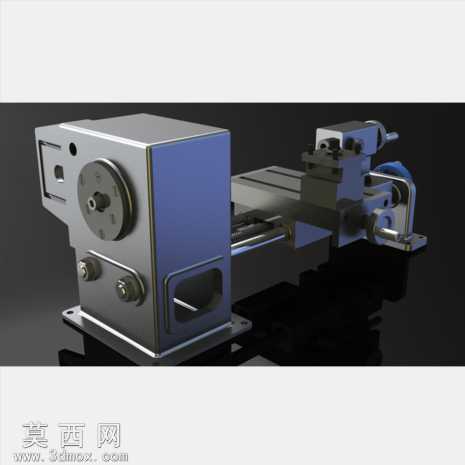

本款台式车床的三维建模围绕小型机加工场景的实用需求展开，整体采用紧凑化布局设计，在有限的台式安装空间内整合了普通车床的全部核心功能模块，适配小尺寸零件的精密车削加工场景。建模过程中首先对车床的整体框架进行基准搭建，以床身作为核心承载基准，依次排布主轴箱、进给导轨、刀架组件、尾座单元四大核心模块，各模块的装配基准严格对齐，保证后续装配干涉检查的准确性。材质渲染阶段针对不同部件的功能属性匹配对应材质表现：主轴箱外壳采用哑光金属漆质感，还原铸铁箱体的厚重稳定特性；导轨部分做亮面金属抛光处理，体现导轨工作面的高精度加工属性；操作旋钮、手轮等操控部件做防滑纹理与金属包边的细节刻画，还原真实设备的操作触感；床身底座做磨砂金属与安装孔位的细节还原，兼顾固定安装的结构表现。结构设计上，主轴箱内置变速调节结构，外部预留调速旋钮与主轴卡盘安装位，可适配不同转速的加工需求；横向与纵向进给导轨采用平行度精准校准的双轨设计，保证刀架进给过程的平稳性，避免走刀偏差；刀架组件设计为可锁紧的多工位结构，可快速更换车刀完成不同工序的加工；尾座单元设计为可沿导轨滑动锁紧的结构，适配不同长度工件的顶紧固定需求，同时尾座套筒预留进给调节结构，可完成钻孔、铰孔等配套加工工序。建模过程中对所有活动部件做了运动配合关系的定义，可模拟主轴转动、刀架进给、尾座伸缩等真实动作，完整还原台式车床的运行逻辑，各部件的连接位置、安装孔位、紧固件排布都做了1:1的细节还原，既可以作为小型车床设计的参考方案，也可用于机加工教学的演示模型，帮助使用者直观理解台式车床的结构组成与运行原理。
