复古小型迷你数控车床三维结构设计

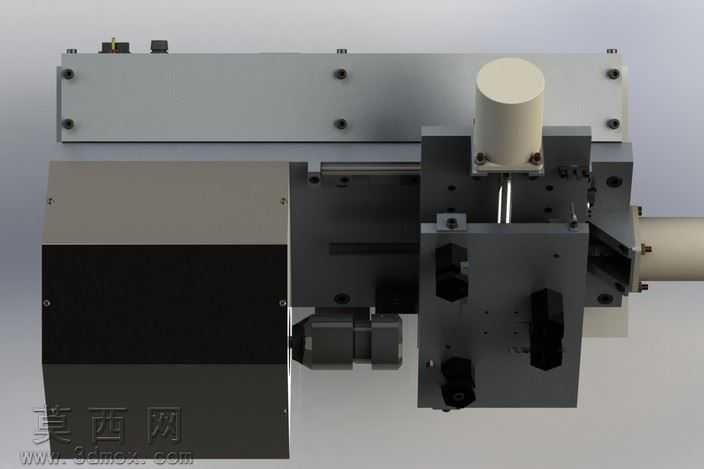

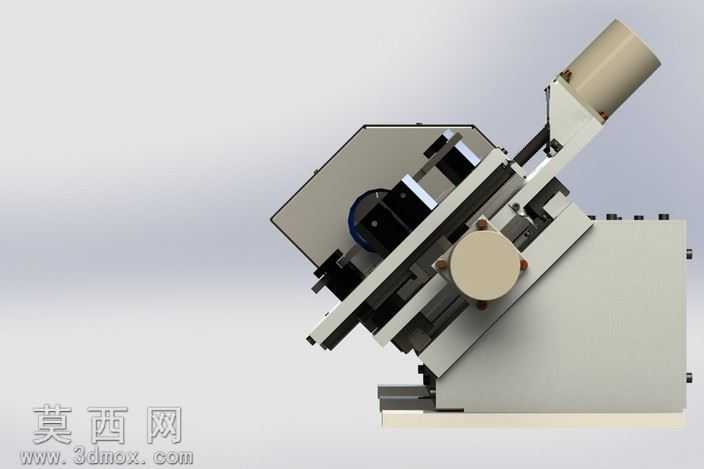

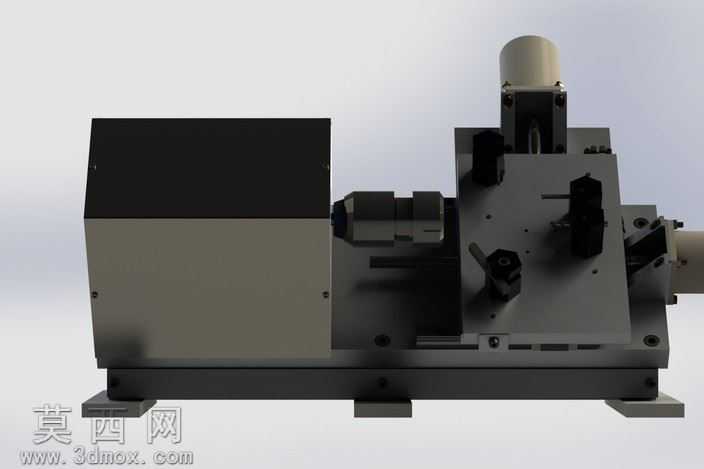

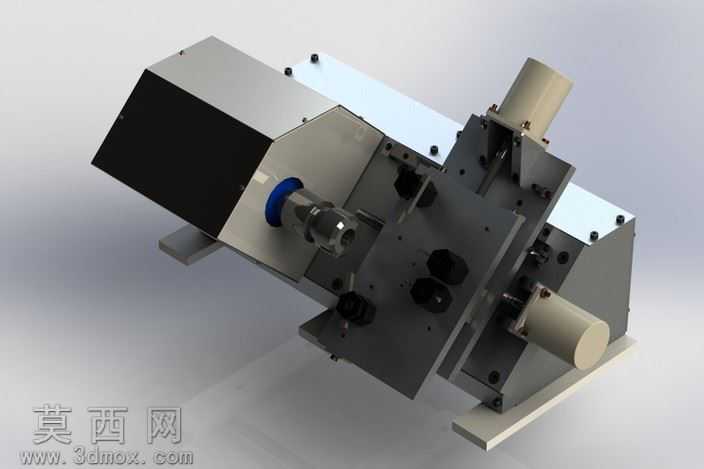

本作品为一款复刻上世纪90年代商业化推出的迷你型数控车床三维结构模型，完整还原了该款小型教学用数控车床的全部机械结构与装配关系，建模过程严格遵循真实设备的尺寸比例与装配逻辑，所有零部件均按照实际加工与装配要求完成建模，可直接用于结构拆解、教学演示与二次设计参考。模型整体采用斜床身布局设计，区别于传统普通车床的平床身结构，斜置的床身布局能够有效提升排屑效率，同时优化刀具切削时的受力角度，缩小设备整体占地面积，适配桌面级放置的使用需求。建模过程中对主轴单元、双进给驱动单元、刀架安装位、机身防护结构、底部支撑座等核心部件均做了精细化还原：主轴单元预留了卡盘安装接口，还原了主轴传动的连接结构，可清晰展示主轴的动力输入路径；两个呈角度布置的进给驱动单元分别对应横向与纵向的进给动作，模型还原了驱动元件的安装位、传动连接结构与导轨配合关系，能够直观呈现数控车床两轴进给的运动逻辑；机身部分采用钣金与机加工件结合的结构设计，模型中区分了不同部件的材质属性，对金属机加工件的金属质感、钣金防护件的哑光表面质感均做了对应的材质区分，渲染效果贴近真实设备的视觉表现。该款车床最初定位为教学与小型零件加工场景，依托PC端运行MS-DOS系统，通过并行端口连接Turbo Pascal编写的控制程序即可实现控制，模型在设计时保留了原设备的电控元件安装位，可清晰展示早期简易数控设备的电控布局逻辑，整体结构紧凑，没有冗余的设计部件，所有结构均服务于小型零件的车削加工需求，既可以作为机械专业教学中讲解车床结构、数控原理的具象化教具，也可以作为桌面级小型数控设备开发的设计参考蓝本，帮助设计者快速理解小型数控车床的布局逻辑与结构要点，缩短同类产品的开发设计周期。
