工业车间用自翻式废钢收集料斗装置

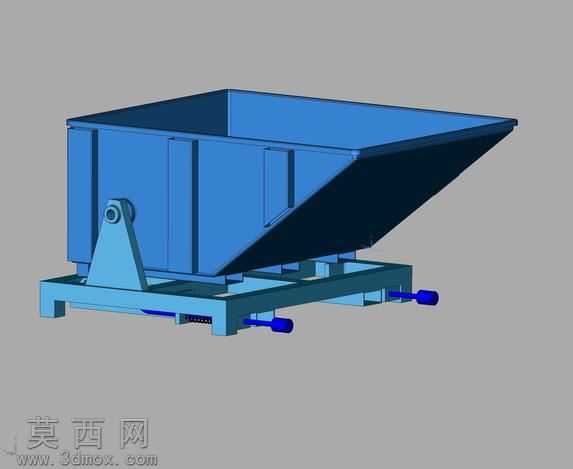

本作品为工业生产场景下使用的自翻式废钢收集转运料斗三维建模作品，建模过程依托三维机械设计软件完成全参数化建模，整体结构比例严格参照工业现场实际使用的废料料斗尺寸进行1:1还原，所有零部件均完成独立建模后通过装配约束完成整体组装，可清晰展示各部件的连接关系与运动逻辑。模型主体料斗部分采用加厚钢板焊接结构的设计思路，料斗上部为敞口矩形接料区域，方便车间加工产生的废钢、边角料直接倾倒投入，下部向单侧倾斜收窄形成斜向导料面，能够在卸料时依靠废料自重实现顺畅滑出，避免废料在斗内堆积卡滞。料斗底部设置整体式钢制底座框架，框架采用型钢拼接焊接结构，保证整体承载强度，可适配叉车叉取转运的作业需求，底座与料斗之间通过铰接转轴结构连接，铰接部位设置加强型轴承座支撑，保证料斗翻转卸料时的转动顺畅度与结构强度，底座上设置的限位挡块可限制料斗的翻转角度，避免卸料时过度翻转引发设备侧翻安全问题。底座侧部设置的操作手柄与锁止机构，可在料斗处于接料存储状态时完成料斗与底座的锁止固定，防止转运过程中料斗意外倾翻，解锁后即可配合叉车的举升动作实现料斗自动翻转卸料，无需人工手动翻斗，有效提升车间废料处理的作业安全性。模型渲染阶段采用哑光工业蓝漆作为主体材质，还原车间钢制设备的真实涂装质感，铰接部位、操作手柄等活动部件采用差异化材质区分，清晰展示结构分区，所有焊接棱边、安装孔位、加强筋结构均做了精细化建模处理，无多余几何线条与破面问题，整体模型可直接用于工业废料转运设备的结构展示、作业原理演示以及非标设备的设计参考，能够直观体现该类安全型废料收集料斗的结构优势与作业逻辑，帮助设计人员快速理解自翻料斗的锁止、翻转、承载的核心设计要点。
