板材矫平加工工业设备结构设计

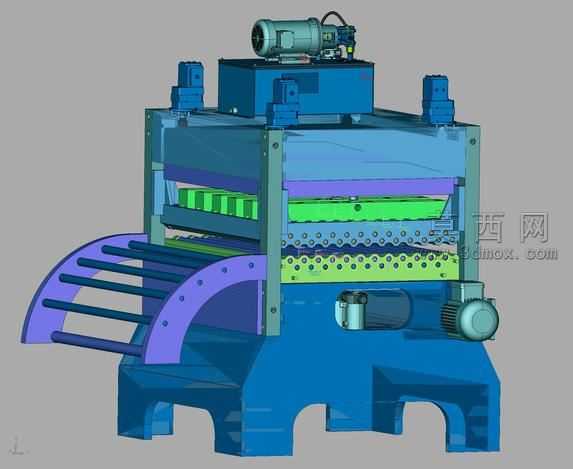

本作品为辊式板材矫平设备的三维结构设计，建模过程中严格遵循工业机械设计的规范逻辑，先从核心功能需求出发搭建整体框架：首先确定设备的整体承载底座，采用带镂空减重槽的一体式铸造型腔结构设计，既保证大吨位加工工况下的结构刚性，又合理控制设备整体自重，底座的安装支脚做了加宽加厚处理，预留了地脚螺栓的安装定位孔，保障设备运行时的稳定性。在核心加工单元的建模上，上下两排矫平辊组做了精细化的结构还原，每根矫平辊的轴端支撑、轴承安装位都按照实际装配尺寸绘制，上辊组配备了多组独立的压紧调节模块，对应图中顶部的蓝色调节组件，可根据不同厚度、不同材质的板材调整压下量，适配不同的加工需求。进料端设计了弧形导向进料架，搭配多根平行的导向托辊，引导待加工板材平稳送入矫平辊组，避免板材进料偏移影响加工精度。驱动系统部分，分别在设备顶部和侧下方布置了驱动电机与减速传动组件，建模时还原了电机的安装底座、接线盒、散热筋等细节结构，传动链路的连接位置做了准确的装配约束，清晰展示动力从电机输出到矫平辊组的传递路径。设备的侧墙板采用厚钢板拼接结构，通过螺栓紧固件与底座、横梁连接，建模时还原了墙板上的安装定位孔、加强筋结构，保障辊组安装的平行度精度。材质渲染上，对不同功能部件做了区分：主体承载结构采用厚重的工业蓝涂装材质模拟钢材喷漆效果，矫平辊组做了金属镀铬的亮面材质处理，电机部分还原了铸铁的哑光金属质感，进料导向架采用紫色工程漆材质做功能区分，各部件的材质质感贴合工业设备的真实外观，通过渲染光影清晰展现设备的层级结构与装配关系。整体设计围绕板材连续矫平的加工需求展开，各功能模块布局紧凑合理，既完整呈现了设备的工作原理，也为后续的工程出图、装配模拟提供了精准的三维模型基础，结构设计充分考虑了设备的加工精度、运行稳定性以及后期维护的便利性，调节组件、驱动组件都预留了足够的操作维护空间，符合工业设备的实际设计要求。
