九缸星型航空活塞发动机CATIA三维模型

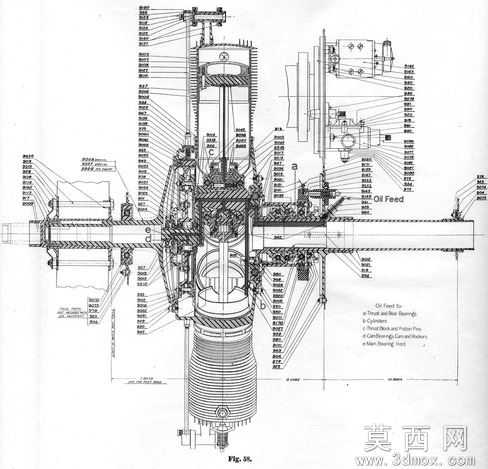

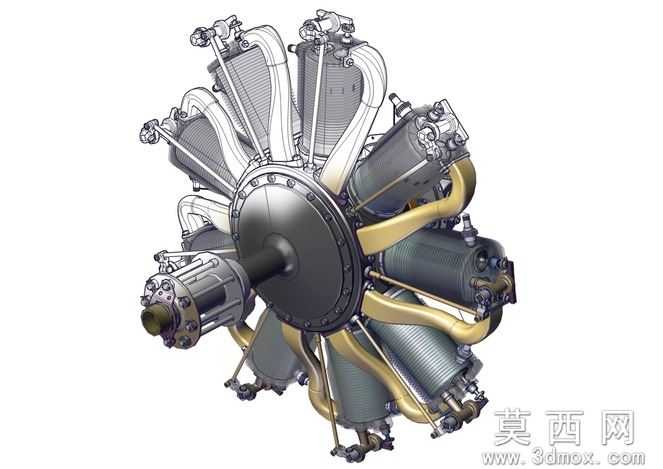

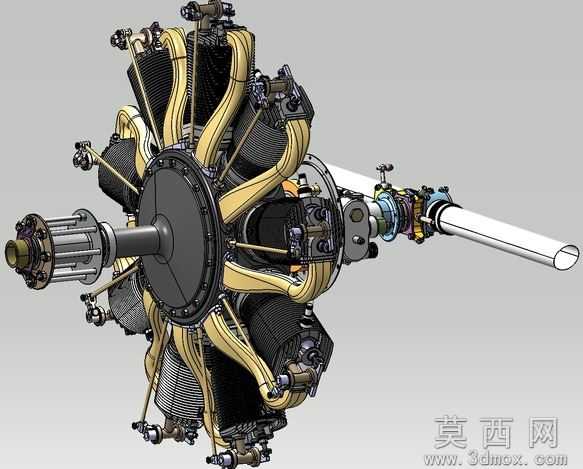

本模型为九缸星型航空活塞发动机完整三维数模，建模过程参考布莱里奥XI型航空发动机的真实结构参数，采用CATIA V5软件历时六个月完成全参数化设计，建模过程中对原始英制尺寸进行公制单位转换，逐一排查解决了原始参考图存在的尺寸干涉、基准不统一问题，最终完成全装配体的约束定义与结构还原。模型总计包含1389个独立零件，其中非重复零件共250种，累计设置942项装配约束，完整覆盖化油器、燃油泵、稳压器、气缸组件、曲轴传动机构、进气排气歧管、点火系统等全部核心结构，每一处管路走向、紧固件位置、散热鳍片造型都按照真实星型发动机的结构逻辑完成建模，气缸呈圆周均匀放射状排布的星型布局完全还原，各运动部件的装配间隙符合航空活塞发动机的实际设计公差要求。

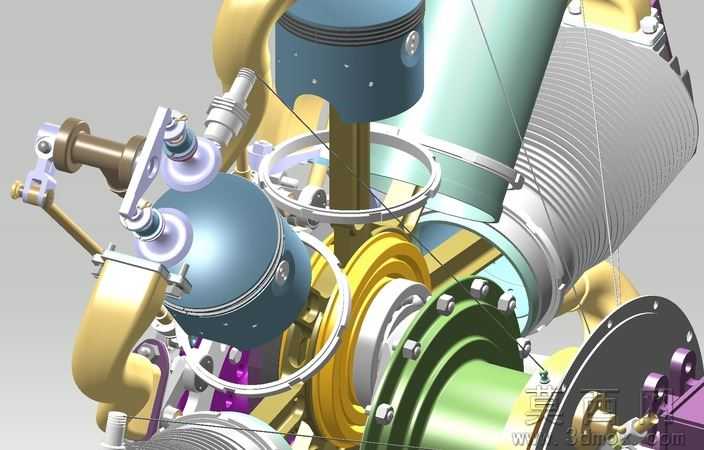

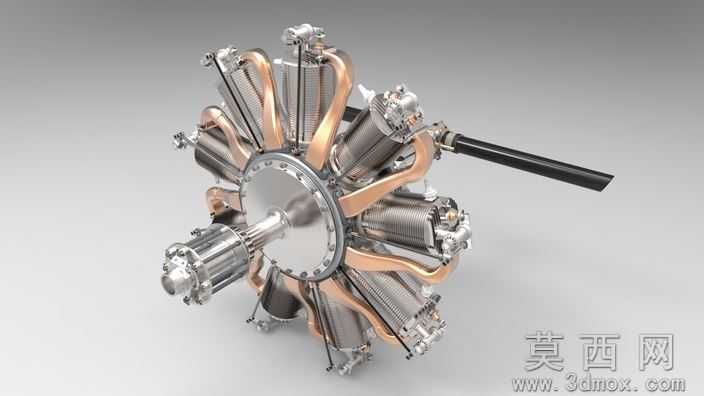

渲染表现上，模型针对不同部件匹配了对应材质属性：气缸散热段采用铸铝哑光金属材质，进气歧管采用黄铜抛光金属质感，曲轴输出端做了发黑防锈处理的金属材质表现，密封垫片、管路橡胶件采用对应非金属材质参数，整体渲染效果清晰区分不同功能部件，直观呈现发动机的外观结构与部件分布。

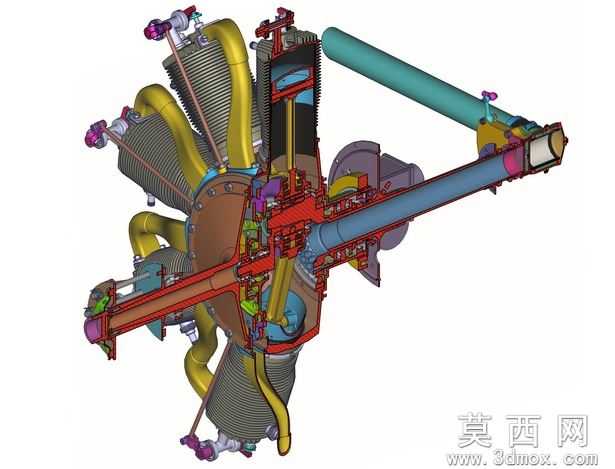

结构原理上，该九缸星型发动机采用单曲轴多缸圆周排布的经典星型发动机结构，九个气缸围绕中心曲轴呈等角度放射状布置，相比直列发动机拥有更紧凑的轴向尺寸、更优的风冷散热条件，是早期航空领域广泛应用的动力构型，模型完整还原了混合气供给、点火做功、动力输出、冷却散热的全流程结构逻辑，可直观演示星型活塞发动机的工作原理。

软件兼容方面，模型除原生CATIA格式外，还提供STEP/IGES通用中间格式以及STL格式文件，可兼容SolidWorks、UG NX、Pro/E等主流三维CAD软件打开编辑，STL格式可直接导入3D打印设备完成实体样件制作，无需额外进行格式转换与破面修复。

研发与教学应用层面，该模型可作为航空活塞发动机研发过程中的结构参考样例，用于验证星型发动机的布局合理性、装配干涉检查，也可作为机械专业相关课程的教学案例，帮助学习者理解星型发动机的结构组成、装配关系与工作原理，同时也可用于航空科普展示、复古航空动力装置的复原设计参考，为相关动力装置的结构创新提供基础参考依据。
