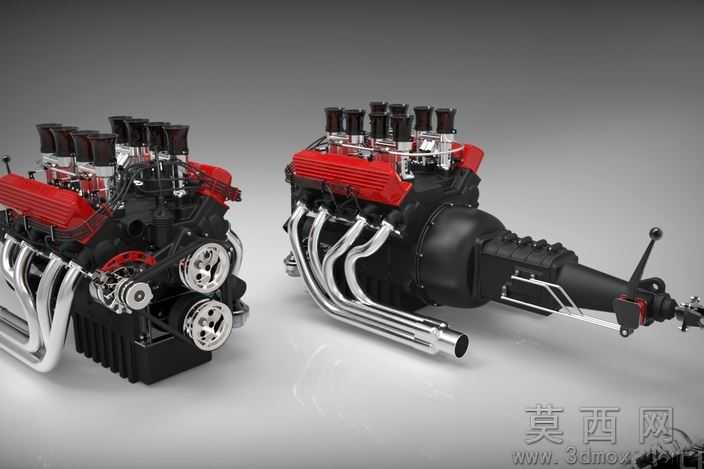

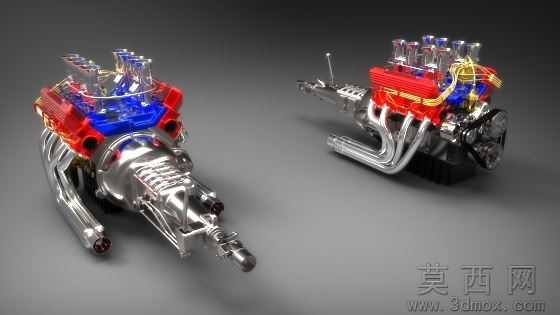

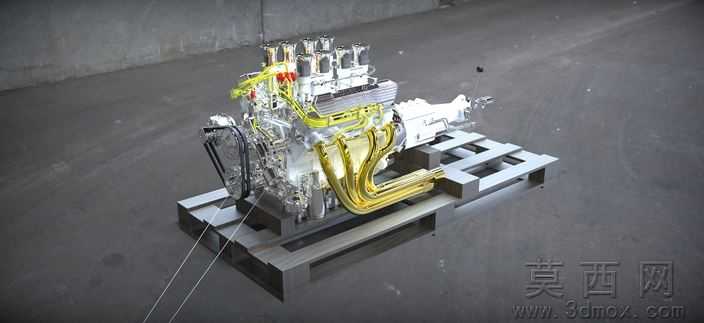

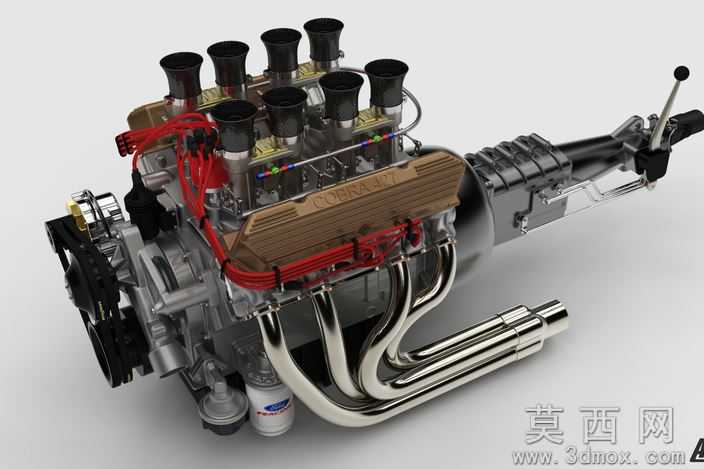

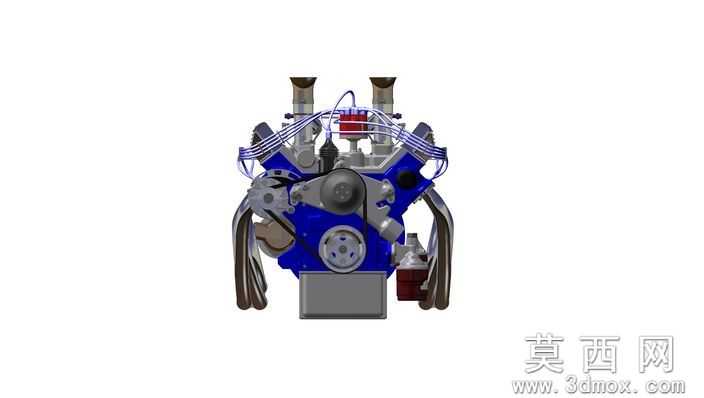

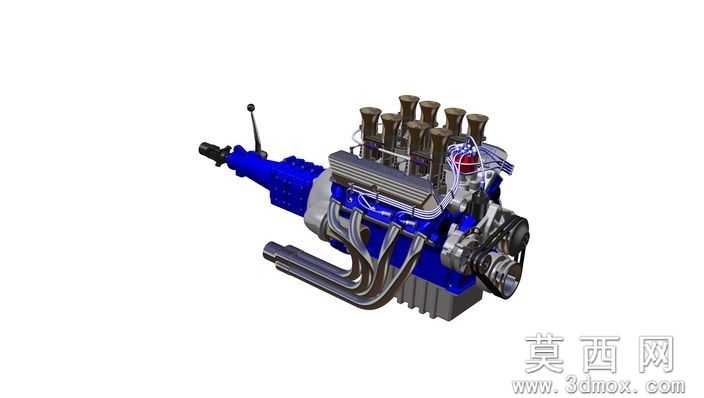

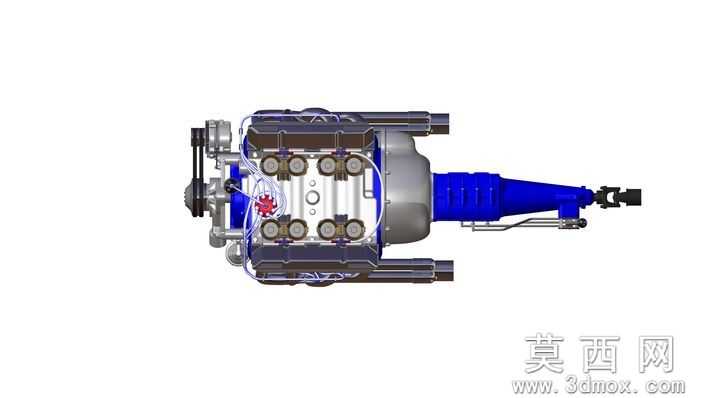

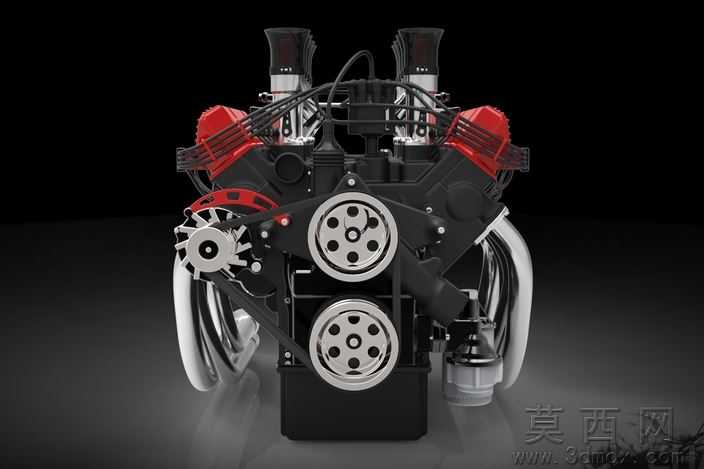

福特427发动机带齿轮箱三维结构模型

本模型完整还原福特427大排量V型发动机与配套齿轮箱的总成结构，建模阶段先以实机测绘参数为基准，先搭建V8缸体的基础轮廓，依次完成曲轴、连杆、活塞、气门顶杆、进气歧管、排气歧管等核心部件的特征建模，再匹配对应规格的手动齿轮箱结构，完成换挡拨叉、齿轮组、输入输出轴、换挡操纵杆等传动部件的细节搭建，所有部件的装配约束完全参照实机装配逻辑设置，可直观呈现动力从缸体输出到齿轮箱变速传递的完整路径。参数设计上严格遵循福特427发动机的原厂尺寸比例，缸径、行程、气门排布角度、齿轮箱各挡位传动比均参考真实机型参数设定，各部件间的配合间隙、安装定位尺寸均符合机械设计规范，无干涉错位问题。渲染材质部分针对不同部件做了差异化材质赋予，缸体主体采用蓝色金属烤漆材质，金属管路、排气歧管做了拉丝金属与高温氧化质感处理，密封胶圈、线束部分采用橡胶与塑料材质，换挡手柄做了防滑纹理与哑光塑胶质感，整体渲染效果贴近实机外观质感，可清晰区分不同功能部件。结构原理上完整呈现V8发动机的四冲程工作结构布局，进排气门的排布、分缸点火的线路走向、齿轮箱的换挡啮合逻辑都做了可视化还原，可直观展示发动机将燃油化学能转化为旋转机械能，再通过齿轮箱变速变矩传递动力的完整工作原理。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，同时兼容Autodesk Inventor等主流三维建模软件，可直接导入SolidWorks、UG、ProE等常用机械设计软件进行编辑、剖视、运动仿真操作，不会出现特征丢失、破面等问题。研发教学应用层面，该模型可作为汽车工程专业的内燃机结构教学教具，帮助学习者直观理解大排量V型发动机与配套传动箱的结构组成，也可作为汽车改装、动力总成研发的参考基础模型，为相关产品的结构优化、方案验证提供三维参照，同时也可用于机械设计相关的建模练习、装配实训场景，帮助学习者掌握复杂动力总成的建模与装配逻辑。
