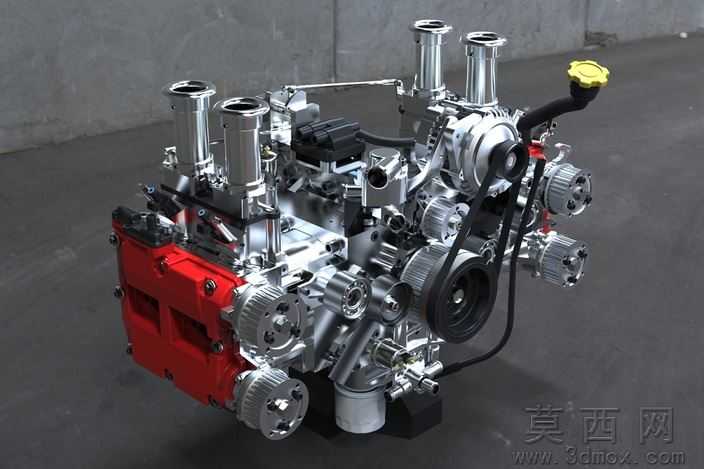

多缸原型发动机精密机械结构三维模型

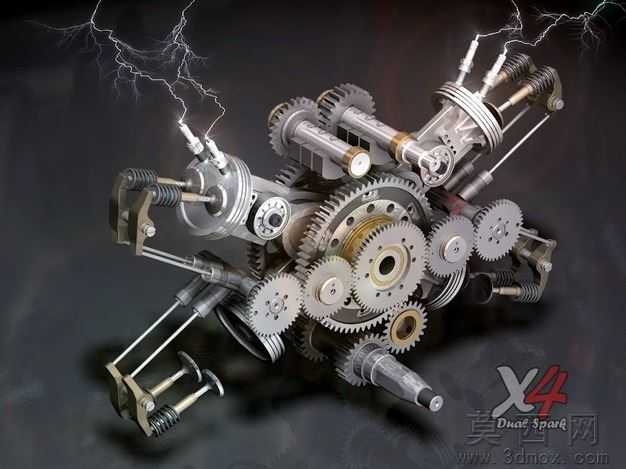

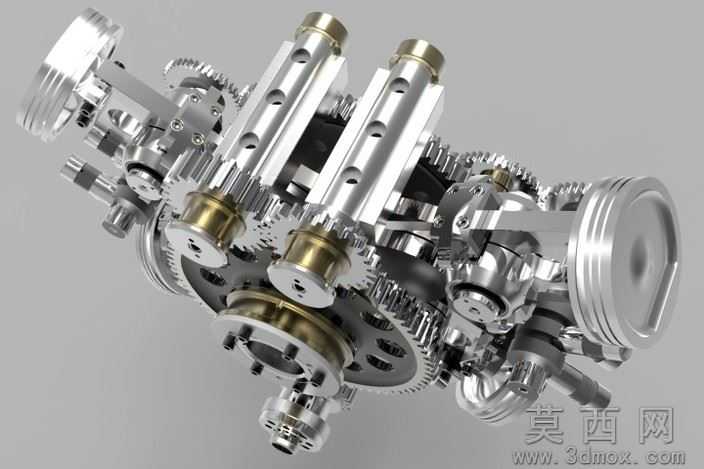

本模型为多缸原型发动机的全参数化三维建模成果，建模阶段遵循内燃机正向设计逻辑，首先完成核心运动构件的基准定位：以曲轴主轴颈轴线为全局设计基准，依次排布曲柄连杆机构的活塞、连杆、曲轴组件，同步完成配气机构的凸轮轴、正时齿轮组、气门挺柱的装配约束，所有零件均采用全参数化草图驱动，关键尺寸如缸径、行程、配气相位角、齿轮模数均设置可编辑参数变量，方便后续根据不同排量需求快速调整改型，建模过程中严格校验运动副的干涉情况，确保活塞上下止点位置、气门开启行程、齿轮啮合侧隙均符合内燃机设计规范，无静态装配干涉与动态运动卡滞问题。

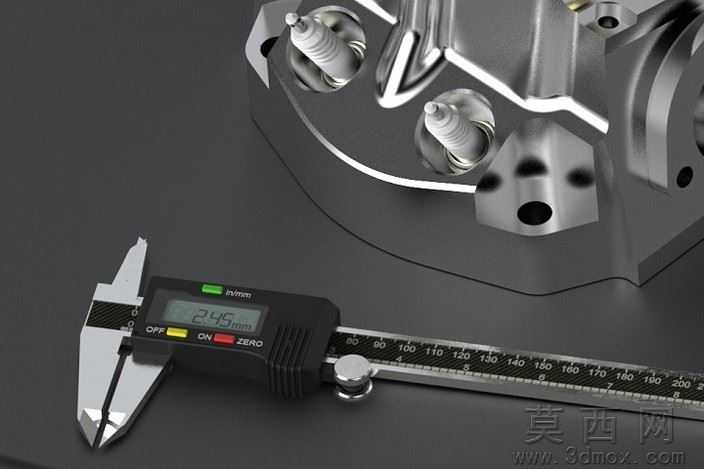

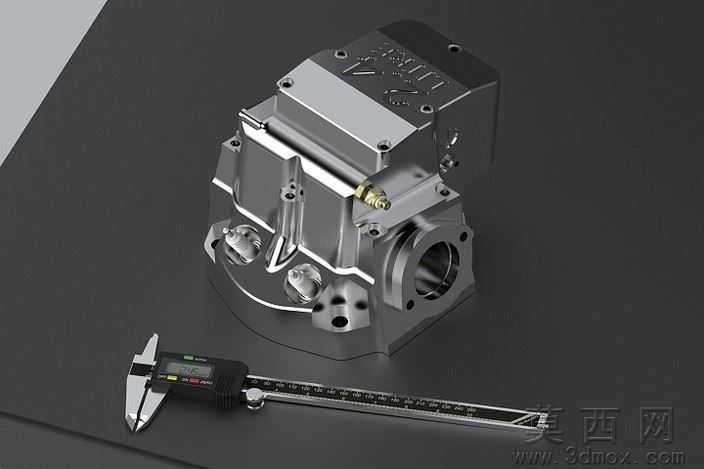

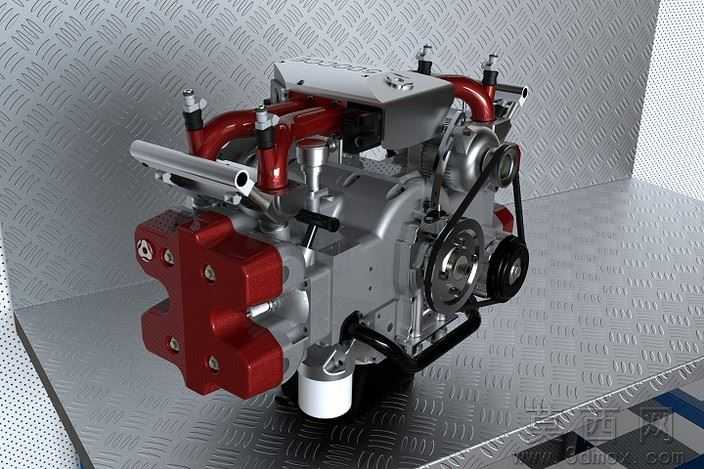

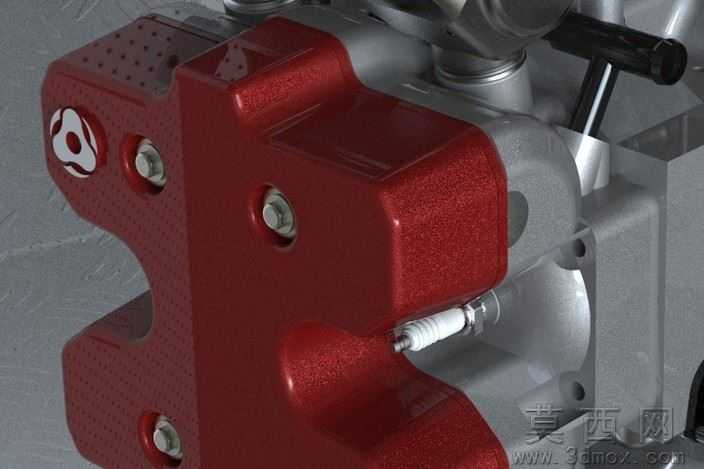

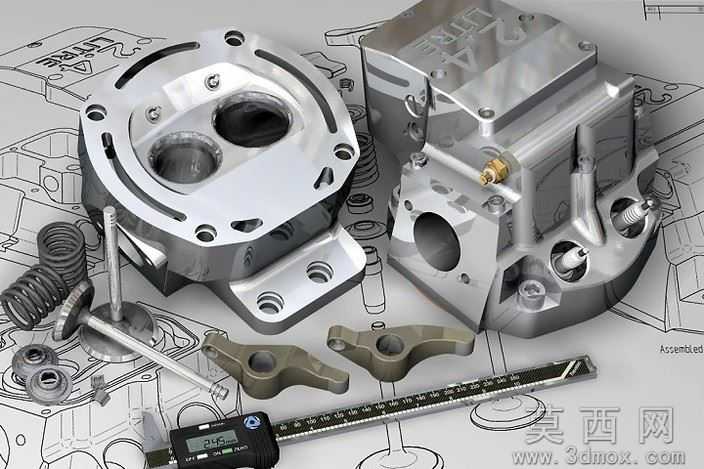

材质与渲染层面，针对不同零件的实际加工属性赋予对应材质：缸体、曲轴等高强度承载件赋予抛光合金钢材质，还原金属切削后的亮面金属质感；活塞销、气门等耐磨部件赋予渗碳淬火钢的哑光金属材质；正时齿轮、传动链轮赋予表面发黑处理的深灰金属质感；密封垫片、管路附件赋予橡胶与工程塑料材质，渲染阶段采用全局光照搭配HDR环境贴图，精准呈现金属零件的高光反射、倒角棱边的光影过渡，完整还原精密动力机械的工业质感。

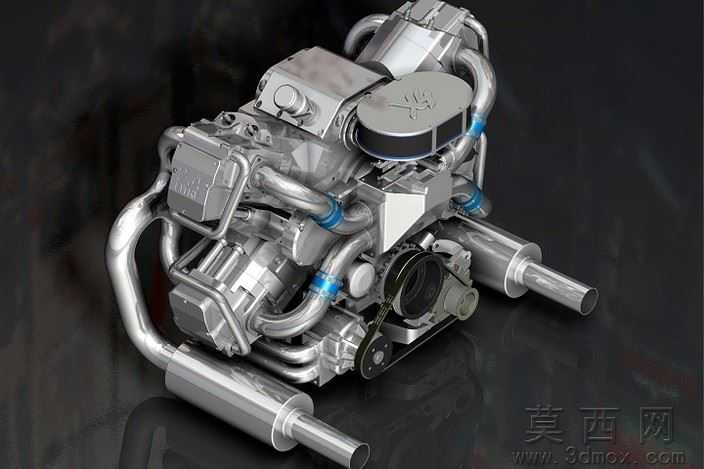

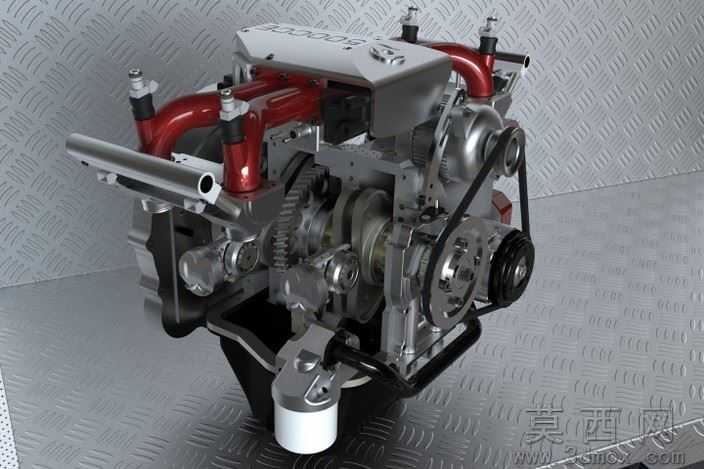

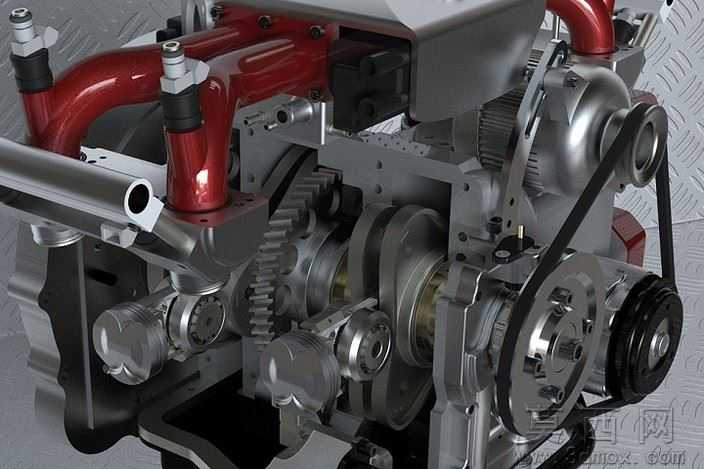

结构原理上，该原型机为多缸直列布局，通过正时齿轮组同步驱动曲轴与凸轮轴，实现进气、压缩、做功、排气四冲程的精准时序配合，活塞的往复直线运动通过连杆转化为曲轴的旋转扭矩输出，集成的润滑、冷却附属管路结构完整还原了内燃机的工作循环逻辑，可直观演示动力输出的完整过程。

软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容SolidWorks2009及以上版本、Autodesk Inventor2010及以上版本、UG等主流三维CAD软件，不同软件环境下均可完成特征编辑、运动仿真、工程图导出等操作，无特征丢失与装配错位问题。

研发与教学应用层面，该模型可作为内燃机原理教学的直观演示教具，帮助学习者理解四冲程发动机的工作逻辑与构件组成，也可作为小型动力机械研发的原型参考，用于验证配气正时、动力输出特性等核心设计指标，也可用于机械设计相关专业的三维建模实训案例，帮助学习者掌握复杂机械装配的参数化建模方法与装配约束技巧。
