多色拼接铰接式万向转动连接构件

　　这类铰接转动构件在工业场景里的覆盖范围极广，小到自动化产线上的气动管路快换接头转角、工装夹具的角度调节部位，大到农用机械操作连杆的活动连接端、小型输送设备的侧挡调节铰接位，都能见到同结构原理的部件。日常做结构选型时，首先要卡的就是安装边界，这个构件的两个插接端分别做了等径直段设计，紫色段的插接外径适配常规12mm规格的安装孔位，绿色段的插接外径适配16mm的安装孔位，两个插接段的有效插入深度都控制在28mm，安装时不需要额外做扩孔或者衬套加工，直接插入对应规格的管件或者安装座后，用侧面的顶丝孔锁紧即可，顶丝孔采用M3规格，适配标准内六角顶丝，锁紧后能承受15N·m以内的径向扭矩，不会出现松脱打滑的问题。

　　从功能特性上看，这个构件的核心是中间的铰接转动副，转动副的配合间隙控制在0.02mm以内，既不会因为间隙过大出现转动旷量，也不会因为配合过紧导致转动卡滞，转动角度范围覆盖0到120度，能满足绝大多数需要角度调整的连接场景。转动副的接触面做了自润滑材质的衬垫设计，不需要定期加注润滑脂，长期往复转动也不会出现接触面磨损导致的精度下降，在有粉尘的车间环境里使用时，转动副外侧的密封凸台能阻挡大部分粉尘进入配合面，减少日常维护的频次。

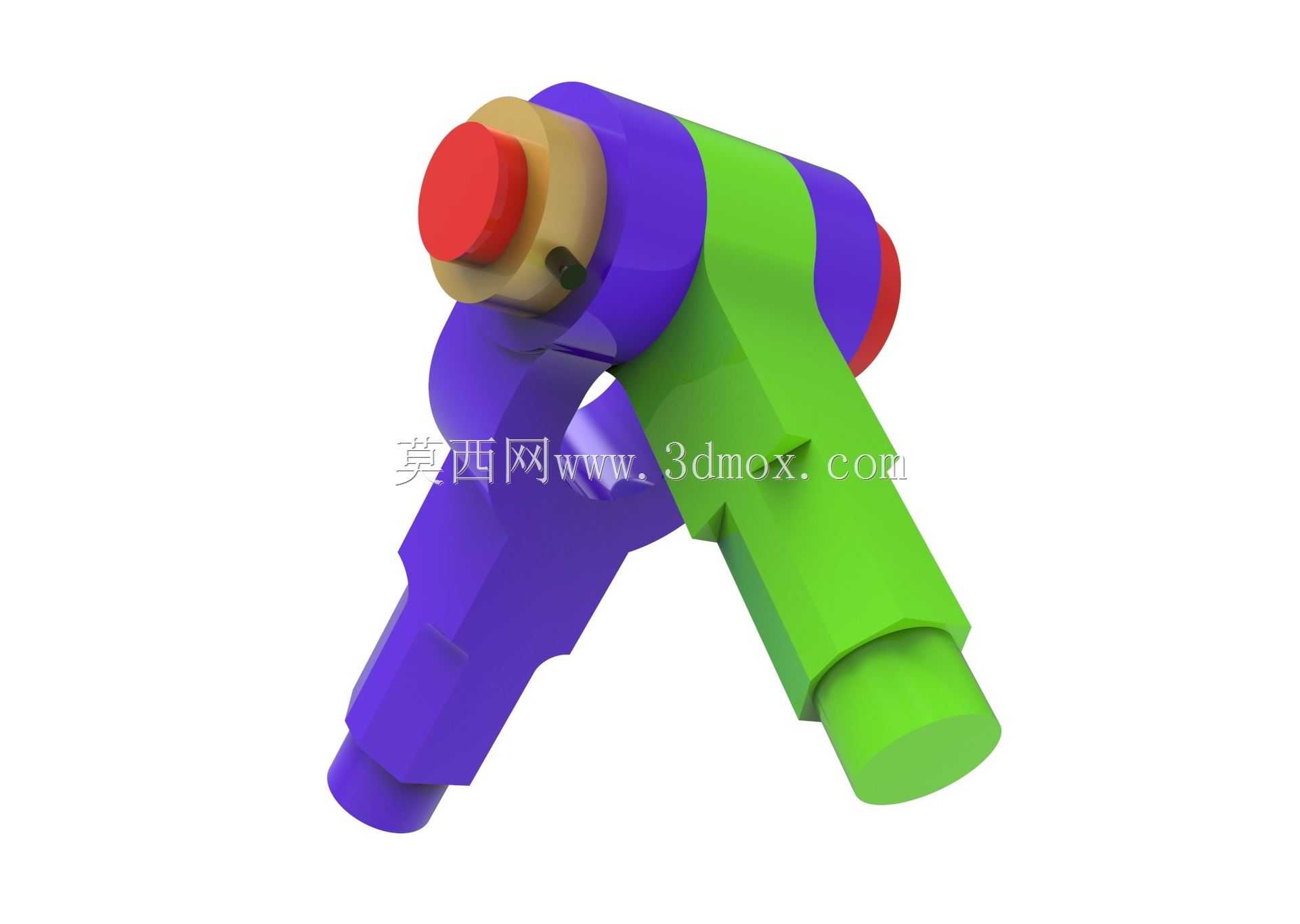

　　做这个构件的三维建模时，首先要优先保证转动副的同轴度，两个转动配合面的同轴度公差要控制在0.01mm以内，不然装配后会出现转动偏卡的问题。建模时先绘制中间铰接芯轴的结构，芯轴采用台阶式设计，一端和紫色构件做过盈配合固定，另一端和绿色构件做间隙配合实现转动，端部的红色端盖是限位结构，防止转动过程中绿色构件从芯轴上脱出，端盖和芯轴采用卡扣式连接，不需要额外的紧固件，装配效率更高。外形上的分色设计不是单纯的外观区分，紫色段对应固定侧连接端，绿色段对应活动侧连接端，装配时能快速区分安装方向，减少现场装反的概率，端部的红色盖帽既是限位结构的外露部分，也能作为转动角度的视觉标识，调试时能直观看到当前的转动角度位置。

　　实际选型应用时，要注意这个构件的使用环境温度范围在-20℃到80℃之间，不适合在高温烘烤设备或者低温冷冻设备的外露部位使用，构件本身的材质采用增强尼龙加玻纤的配方，自重比同规格的金属铰接件轻60%以上，在对自重有要求的移动设备、轻型工装场景下使用优势明显，同时尼龙材质本身有一定的减震性能，在有小幅振动的设备上使用时，能吸收部分振动冲击力，不会像金属铰接件那样因为长期振动出现紧固件松动的问题。如果是用在有腐蚀性介质的场景，比如化工车间的轻型管路连接，这个构件的耐弱酸弱碱性能也能满足常规使用需求，不需要额外做表面防腐处理。

　　在做装配验证的时候，要注意两个插接端的安装孔位公差，安装孔的内径公差建议控制在H7级别，过松会导致连接后出现径向晃动，过紧会导致装配时插接困难，甚至出现构件端部开裂的问题。构件本身的壁厚设计做了等壁厚处理，最薄的部位壁厚不小于2.5mm，能满足常规的受力需求，在做有限元受力分析时，施加100N的径向载荷在插接端端部，最大变形量不超过0.1mm，完全能满足轻型连接场景的强度要求，不会出现断裂或者塑性变形的问题。
