红色法兰连接手动截止阀三维结构设计

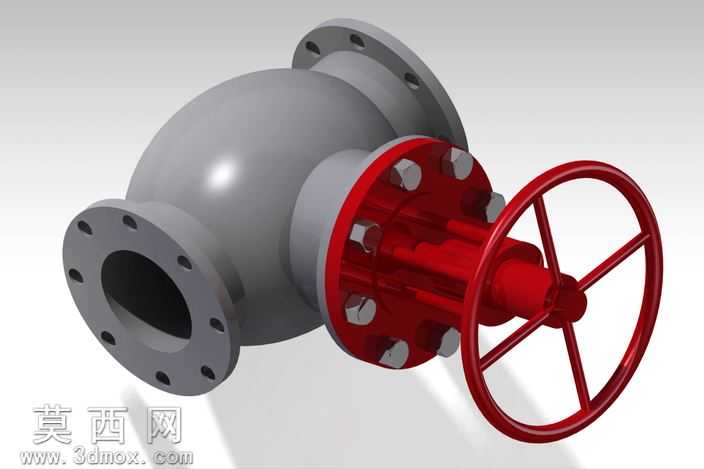

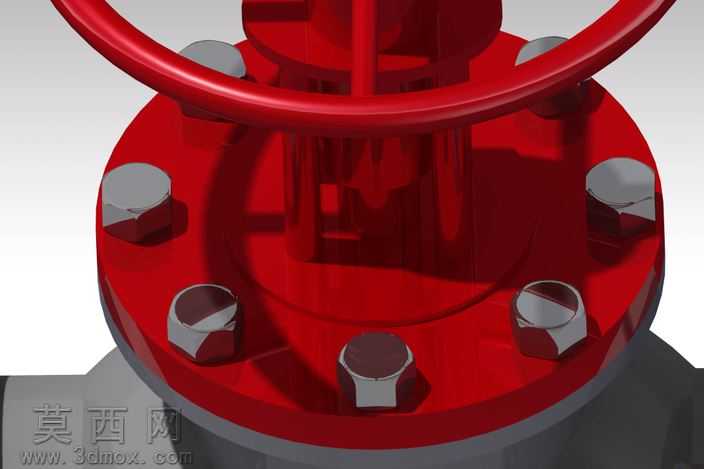

本作品为手动法兰连接截止阀的三维参数化建模成果，建模过程严格遵循工业截止阀的通用设计规范，从结构拆解到零件建模均贴合实际工业产品的生产加工逻辑。建模初始阶段先梳理截止阀的核心组成结构，将整体拆分为阀体、阀盖、阀杆、手轮、密封组件、紧固件六大模块，按照自底向上的建模逻辑逐个完成零件构建，再通过装配约束完成整体组装，全程保证各零件间的配合公差符合管路阀门的装配要求。材质与渲染层面，针对不同零件的实际工业用材赋予对应材质：阀体与阀盖采用铸钢材质，渲染时调整金属粗糙度参数还原铸钢件哑光厚重的金属质感，表面做细微的氧化质感处理贴近真实工业铸件的外观特征；顶部操作手轮采用工业红色防锈漆涂层材质，调整漆面的反光度与色彩饱和度，还原工业设备防护漆的饱满色泽，同时做细微的漆面颗粒质感避免塑料感；连接紧固件采用镀锌六角螺栓材质，还原镀锌件略带冷调的金属光泽与螺栓棱角的高光细节；密封部位采用柔性石墨与橡胶复合密封材质，调整材质的哑光与微弹性质感，区分金属零件与密封件的视觉差异。结构设计上，重点还原截止阀的中法兰连接结构，阀盖与阀体通过周向均匀排布的六角螺栓实现压紧密封，螺栓排布间距符合法兰连接的压力等级设计要求，手轮与阀杆通过梯形螺纹配合实现传动，建模时还原了螺纹的牙型细节与配合间隙，保证阀杆升降动作的结构逻辑通顺，阀瓣与阀座的密封面做了贴合度设计，还原截止阀截断管路介质的核心功能结构。渲染阶段采用三点布光方案，主光源从斜上方打亮手轮与阀盖顶部结构，突出红色手轮的色彩与螺栓的立体轮廓，辅光源从侧方补光弱化阀体部分的死黑阴影，环境光采用低强度冷光平衡整体色温，最终渲染图清晰展现截止阀顶部法兰连接区域的结构细节，各零件的层次分明，材质区分清晰，能够直观呈现该类手动截止阀的装配关系与外观特征，可用于阀门产品结构展示、教学演示、方案汇报等场景。
