电机绕组用连续矩形线圈结构设计

　　在中小型永磁同步电机、伺服电机以及特种工业电机的定子装配环节，连续矩形线圈是构成绕组核心的关键导电部件，这类线圈区别于传统散绕圆线绕组，采用扁线连续绕制成型的结构，能够在有限的定子槽内实现更高的槽满率，直接提升电机的功率密度与散热效率，常见于新能源汽车驱动电机、工业伺服执行机构、高精度数控机床主轴电机等对电机体积、能效、动态响应有严苛要求的应用场景中。

　　从实际设备运行的功能逻辑来看，这类连续矩形线圈承担着电能与磁场能量转换的核心作用，当线圈通入交变电流时，会在定子铁芯内形成按特定规律分布的旋转磁场，驱动转子完成旋转扭矩输出。和传统分段拼接的矩形线圈不同，连续绕制的结构消除了多段线圈焊接带来的接触电阻隐患，能够降低绕组整体的发热损耗，同时减少焊接点位带来的结构薄弱点，提升电机在高频振动、高低温循环工况下的运行可靠性，在长期满负载运行的工业传动场景中，这类结构的线圈绕组平均无故障运行时长相比拼接式结构有明显提升。

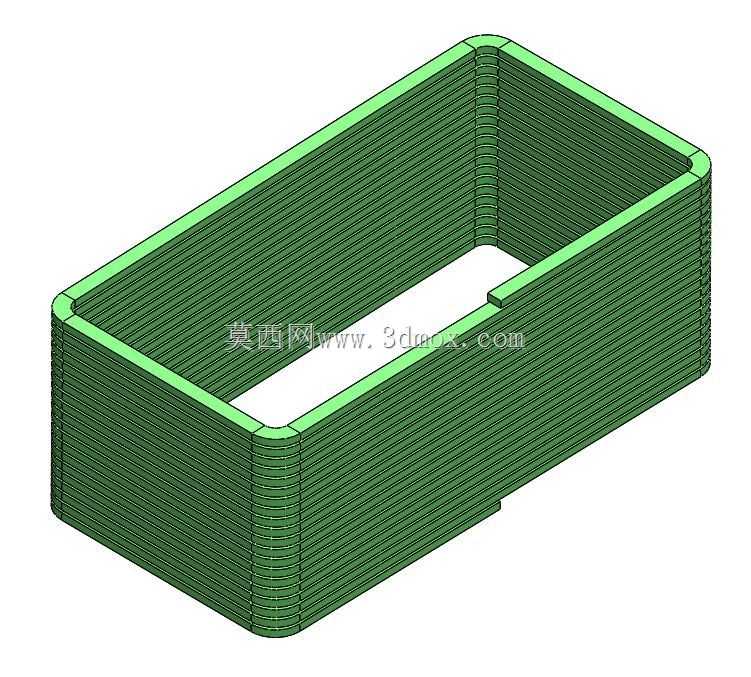

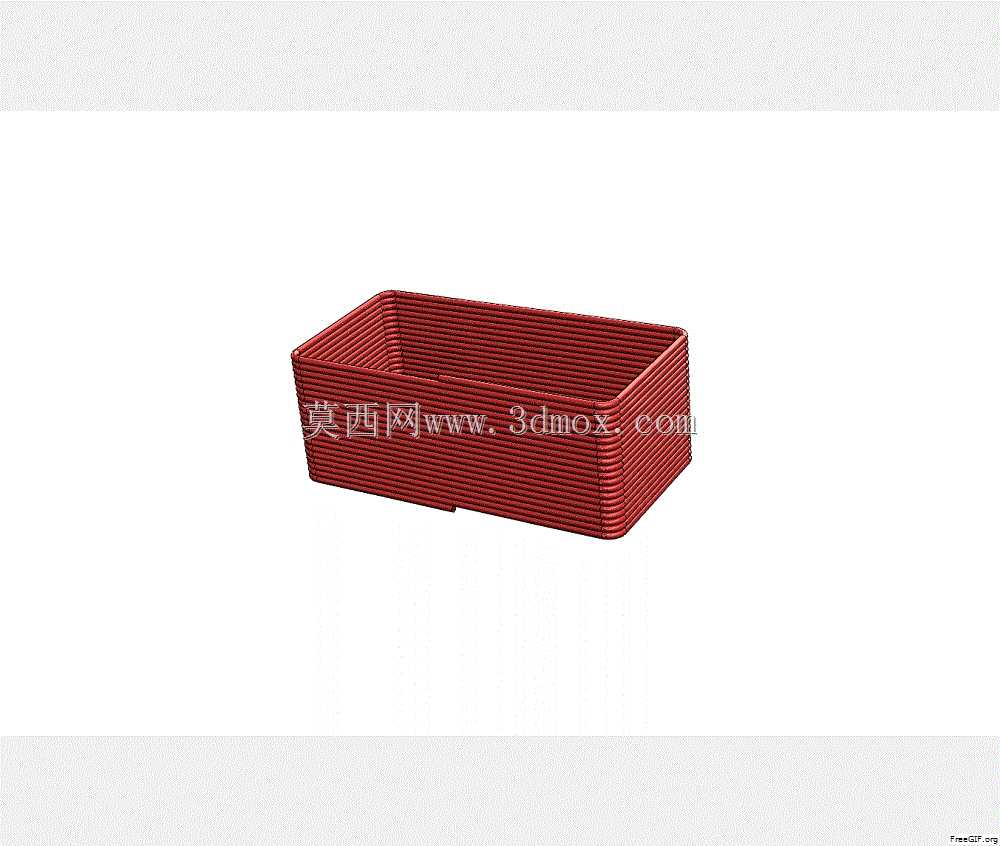

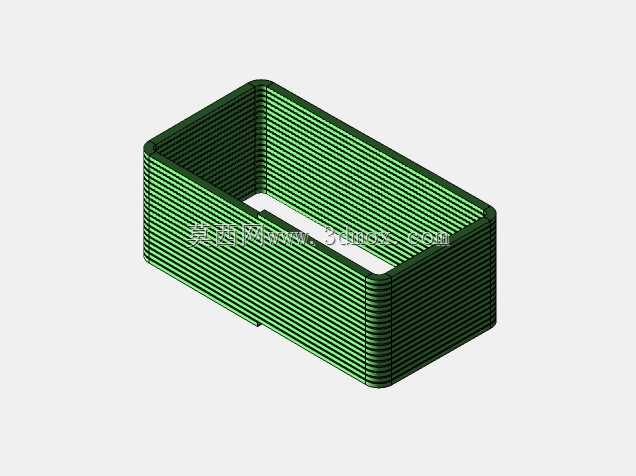

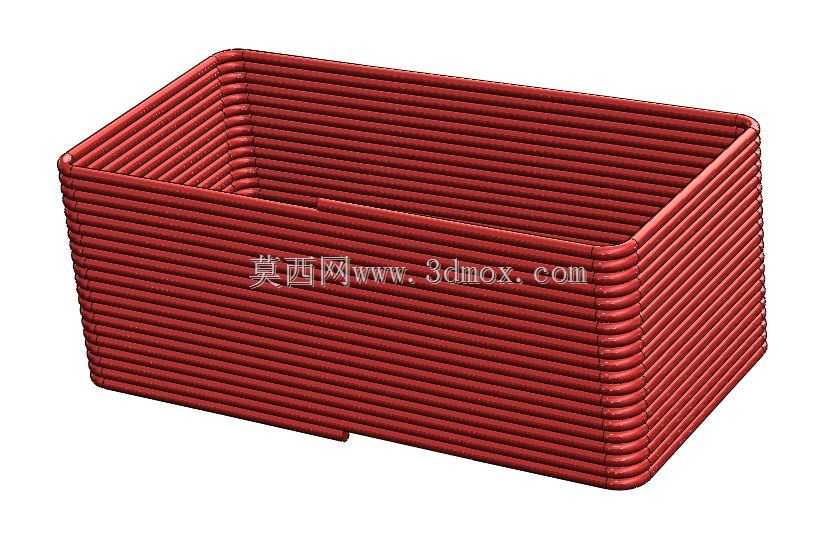

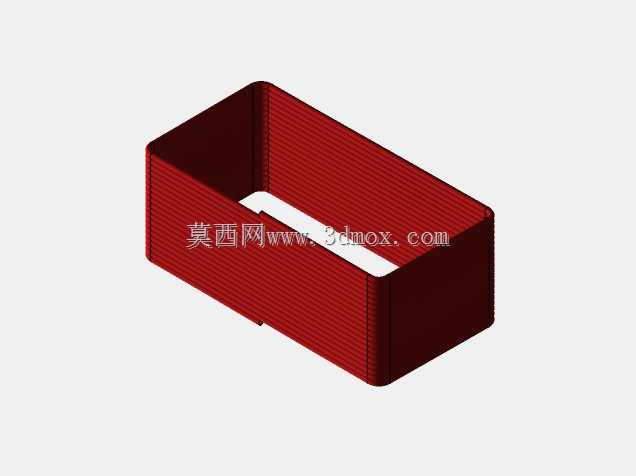

　　在结构设计的思路层面，这款连续矩形线圈的绕制路径完全匹配定子铁芯的槽型尺寸，线圈的直线段部分嵌入定子槽内承担有效边的电磁转换功能，端部的圆角弯折部分则完成相邻有效边的连续衔接，设计过程中需要严格控制弯折处的曲率半径，避免绕制过程中扁线的绝缘层出现破损，同时要保证每一层线圈的排布紧密整齐，层间间隙控制在绝缘纸可填充的合理范围内，避免后续浸漆过程中出现空隙导致绝缘性能下降。线圈整体的矩形轮廓尺寸需要和定子内圈的安装边界完全适配，直线段的长度要匹配定子铁芯的叠厚，端部的伸出长度要控制在电机端盖的内腔空间范围内，避免装配过程中出现线圈端部和端盖、轴承等部件发生干涉的问题。

　　从安装适配的角度来看，这类连续矩形线圈在嵌入定子槽之前，需要先完成线圈的整形工序，保证每一层线匝的位置度偏差控制在允许范围内，线圈的整体外形公差要匹配定子槽的开口宽度，避免嵌线过程中刮蹭槽绝缘。线圈的首尾引出端位置需要提前和接线座的安装位置做匹配设计，引出端的长度要满足后续焊接接线端子的操作空间需求，同时要保证引出端的弯折角度不会对相邻线圈的排布造成挤压。在实际的绕制工艺实现上，连续绕制的方式需要配合专用的绕制工装，保证每一圈线的张力一致，避免出现局部线匝松散、排布错位的问题，层间的绝缘材料需要在线圈绕制过程中同步铺设，保证相邻层线匝之间的绝缘性能满足电机的耐压等级要求。

　　在实际的工况适配设计中，这类矩形线圈的截面尺寸选择需要结合电机的额定电流、散热条件做匹配，更大的导线截面积能够降低绕组的铜损，但会带来槽满率提升、嵌线难度增加的问题，设计过程中需要在导电性能和装配工艺性之间做平衡。线圈端部的成型角度需要充分考虑散热风道的走向，保证电机运行时冷却气流能够顺利通过线圈端部带走热量，避免端部出现局部热点导致绝缘老化加速。对于应用在振动工况下的电机，线圈整形完成后还需要通过浸漆固化工序将所有线匝粘接为一个整体，提升线圈的整体结构刚度，避免电机运行过程中线匝之间出现相对摩擦导致绝缘破损。

　　从三维建模的实现逻辑来看，这类连续线圈的建模需要准确还原每一层线匝的排布路径，通过沿引导线扫掠的方式完成单匝线圈的建模，再通过阵列或者连续路径生成的方式完成整组线圈的构建，建模过程中需要准确还原弯折处的圆角特征，避免出现尖锐棱角导致后续工程出图或者工艺分析时出现误差，同时要保证线圈的外形尺寸和定子铁芯、端盖等关联部件的装配尺寸完全匹配，为后续的电磁仿真、结构强度仿真提供准确的数模基础。
