RC车船用有刷电机速度控制器结构设计

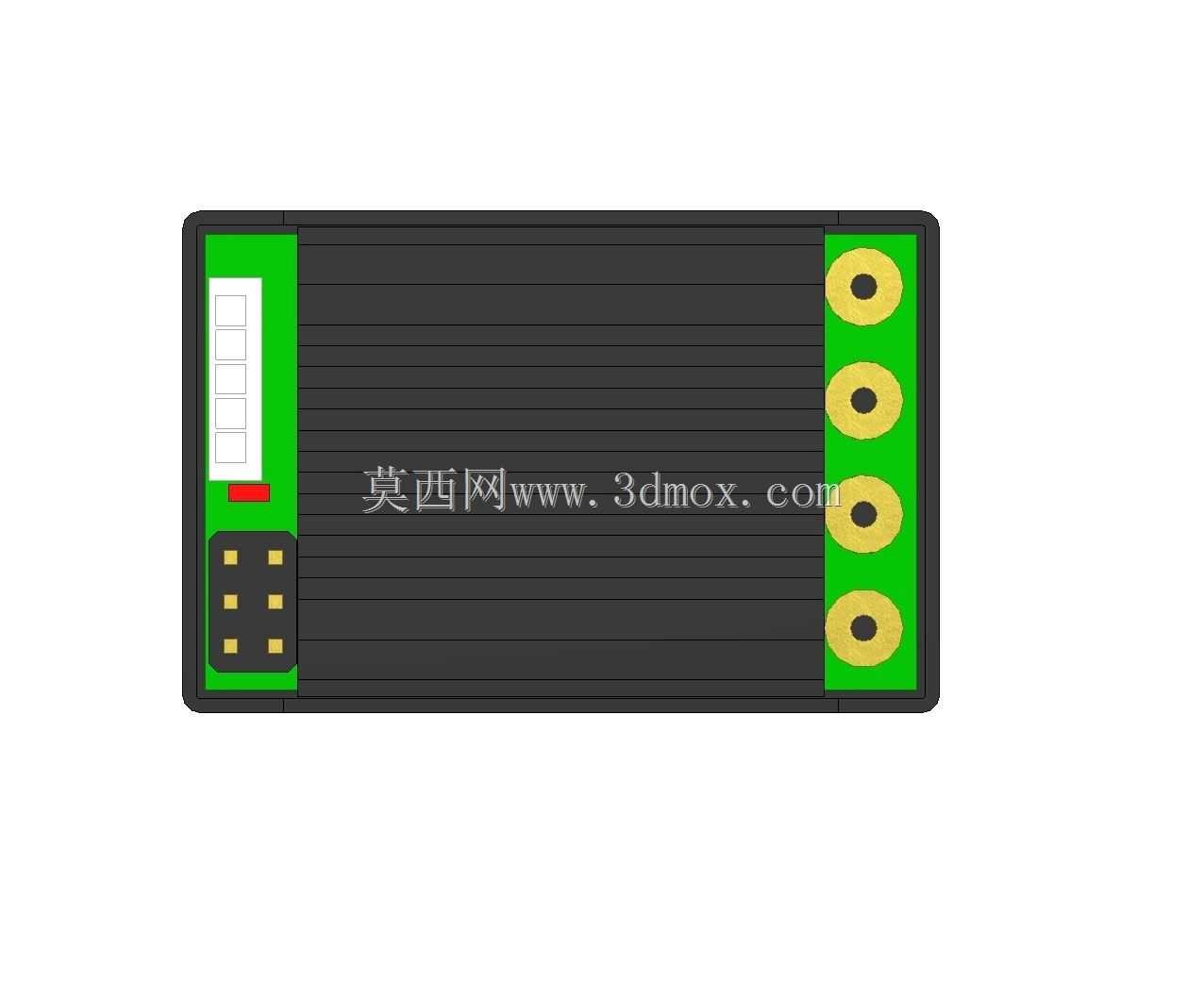

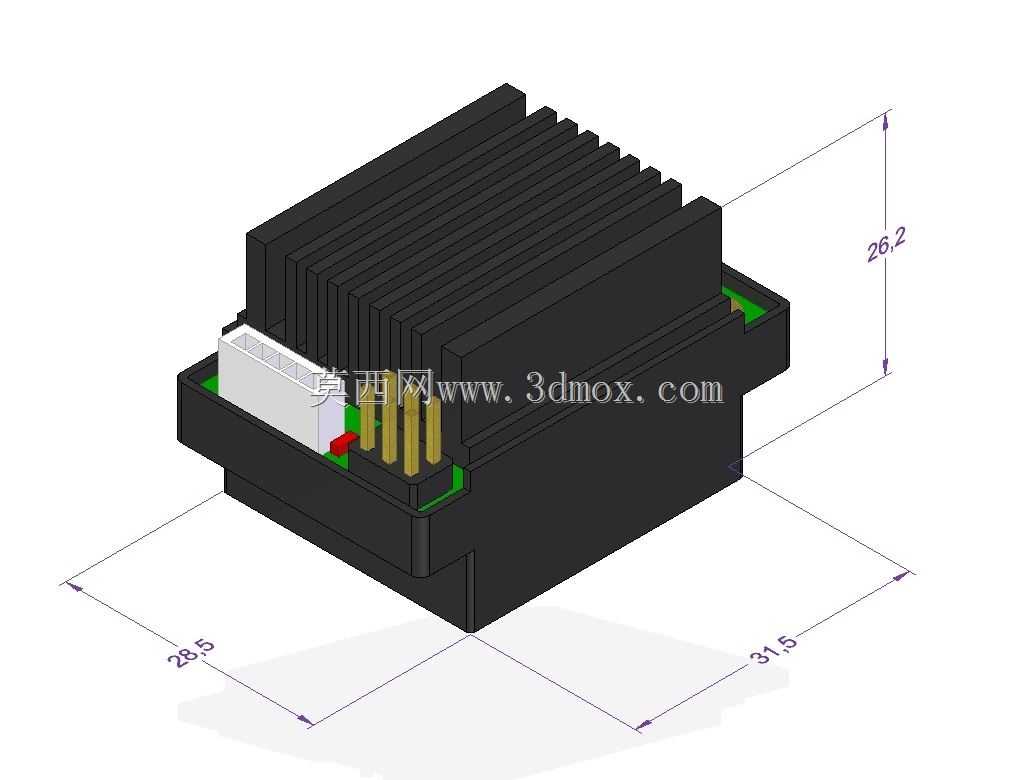

　　在RC遥控模型的动力系统搭建中，有刷电机的速度控制单元是直接决定动力输出平顺性、设备运行可靠性的核心部件，本次呈现的这款有刷电机速度控制器，就是针对小比例遥控汽车、遥控船的使用场景开发的专用控制部件，其结构设计完全围绕模型设备的紧凑安装空间、复杂工况防护需求展开。从实际使用场景来看，这类控制器主要适配1/16、1/18等小比例RC遥控车，以及长度在400mm以内的小型遥控船，这类模型的内部安装空间极为局促，同时车船运行时会面临振动、溅水、持续大电流输出带来的发热问题，因此控制器的结构设计从一开始就把散热、安装适配、防护性能作为核心考量。首先看外形尺寸与安装边界，这款控制器的主体三维尺寸为长31.5mm、宽28.5mm、总高度26.

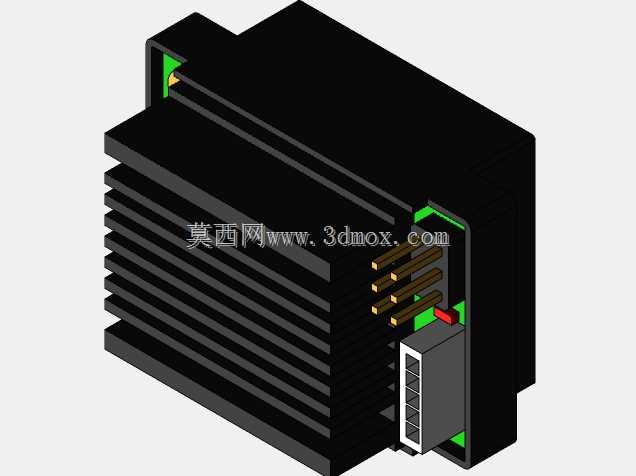

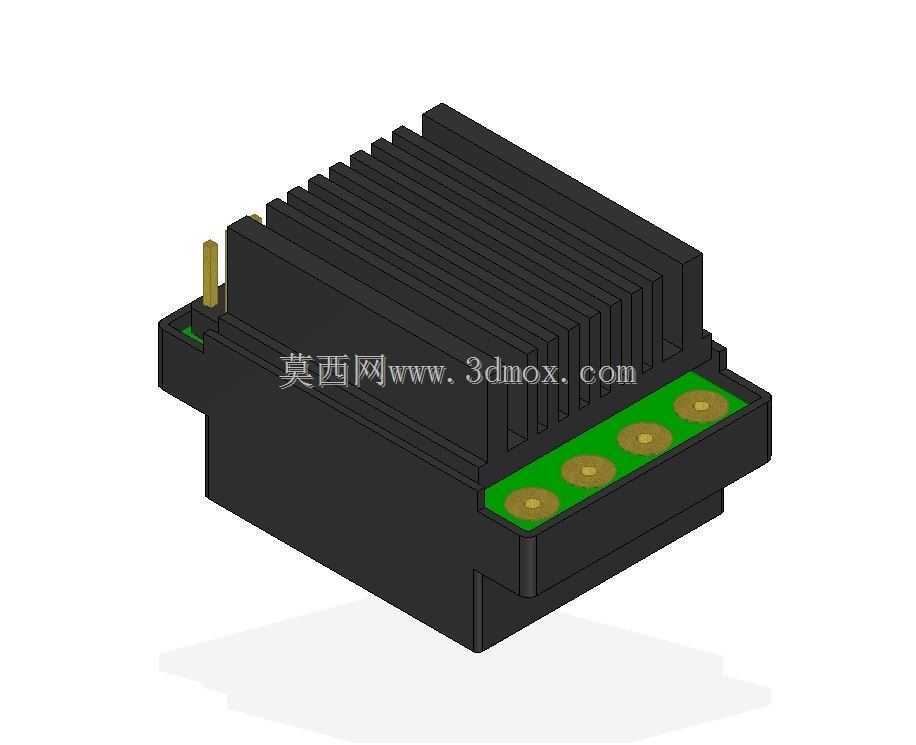

　　2mm，整体为方正块状结构，顶部集成了一体化的散热鳍片结构，鳍片采用平行排布的直槽设计，既可以在车模高速行进时利用迎面气流形成对流散热，也能在船模使用时借助流经壳体的水流带走热量，不需要额外加装散热风扇就能满足持续工作的散热需求，这一点对于内部空间寸土寸金的小比例模型来说尤为重要，避免了额外散热部件占用安装位、增加整机重量的问题。控制器的接口布局充分考虑了模型内部的走线便利性，信号输入接口设置在壳体侧端，采用标准的排针插接结构，和主流RC遥控器接收机的通道输出接口直接匹配，不需要额外转接线材；动力输出端与电池输入端的接线位做了内凹式设计，接线完成后焊点不会突出壳体外轮廓，避免安装时焊点与模型车架、船壳内壁发生剐蹭短路，同时接线位周边做了挡胶槽结构，生产组装时可以在槽内填充密封硅胶，实现接线部位的防溅水防护，对应车船模型行驶中遇到的水花泼溅、路面积水溅射等工况，避免水汽侵入电路造成故障。从功能特性的结构匹配来看，这款控制器内置了BEC供电模块，能够稳定输出5V/2A的供电能力，可以直接给接收机、舵机等周边电子部件供电，不需要额外搭载外置BEC模块，进一步简化了模型内部的布线复杂度，减少了额外部件带来的重量与空间占用。电路保护功能在结构上也做了对应设计，低压切断功能的检测电路做了独立的隔离布局，避免大电流动力线路的信号干扰，能够在锂电池电压降到阈值、镍氢电池放电到截止电压时及时切断动力输出，防止电池过放损坏；

　　过热保护的检测元件直接贴合在散热鳍片的根部，能够精准感知功率器件的实时温度，在温度超过安全阈值时逐步限制输出功率，避免功率管过热烧毁；防溅结构除了接线位的密封设计，整个壳体的上下盖结合面都做了止口结构，组装后配合密封胶可以实现接缝处的防泼溅能力，满足户外非潜水场景的使用需求。另外控制器还设置了油门行程自动校准的硬件触发结构，首次使用时不需要复杂的手动设置流程，接通电源后即可自动识别遥控器的油门中位、上下限位置，降低了普通玩家的调试门槛。从安装适配性来看，控制器的壳体底部预留了标准的双面胶粘贴位，同时两侧预留了2mm直径的安装孔位，既可以用强力双面胶直接粘贴在模型的车架、船壳的平整内壁上，也可以用微型螺丝配合铜柱进行硬固定，应对越野、

　　竞速等强振动场景下的安装牢固度需求。整个控制器的结构设计没有冗余的造型元素，所有外部结构都服务于功能实现：顶部的散热鳍片高度经过精确计算，既保证了足够的散热面积，又不会因为高度过高超出模型的内部安装空间；接口的位置排布避开了常见模型的车架加强筋、电池仓等结构，安装时不会出现结构干涉；壳体的边角都做了R1.5的圆角处理，既避免了尖锐边角在安装时划伤线材、划破船壳贴纸，也能在发生碰撞时分散应力，减少壳体开裂的风险。在实际选型使用时，这款控制器支持2S锂电池、3S锂电池，以及4到12节镍氢电池的供电范围，能够适配不同转速、不同功率的380、390级有刷电机，覆盖了入门级到进阶级小比例RC车船的动力需求，其紧凑的尺寸也让它可以被安装在模型内部的剩余空隙中，不需要对原有模型的结构进行切割改造，大幅降低了改装难度。
