厨用设备调控旋钮结构设计方案

　　这类旋钮主要应用在商用厨房台嵌式灶具、蒸烤箱等厨用加热设备的操控面板区域，是操作人员直接交互的核心操控部件，日常使用中承担火力档位切换、功能模式选择、参数调节的核心作用，使用频次极高，因此设计阶段需要兼顾操作手感、结构可靠性、外观适配性多方面要求。从实际使用场景来看，商用厨房环境存在油烟附着、湿手操作、频繁拧动的特点，旋钮的握持段做了多面切边的非圆柱造型，避免湿手操作时出现打滑问题，握持区域的凸起棱边高度控制在1.2mm，既能够提供足够的旋转摩擦力，又不会因为棱边过高导致清洁时积留油污，日常擦拭时抹布可以顺畅覆盖整个握持面，没有难以清理的死角。结构设计上，旋钮底部采用与设备阀杆直插配合的安装方式，内部的配合孔做了D型防转切面，

　　与灶具调节阀的输出轴完全匹配，安装时直接对准阀杆按压到位即可完成固定，不需要额外的紧固件，后期维护更换时直接向上拔出就能拆卸，适配面板厚度范围在0.8mm到2mm之间，安装后旋钮底部与面板表面预留0.3mm的间隙，避免旋转过程中摩擦面板表层，长期使用也不会刮花面板饰面。外形尺寸方面，旋钮整体高度为32mm，握持段最大直径为28mm，这个尺寸是经过实际操作验证的，成年人单指捏住旋钮旋转时，指腹与旋钮的接触面积足够，拧动时不需要施加过大的握力，旋转阻尼感匹配内部阀杆的扭矩输出，从关闭档位到最大火力档位的旋转角度为270度，档位之间的停顿感清晰，操作人员不需要低头看面板标识，仅凭手感就能判断当前所处的档位，

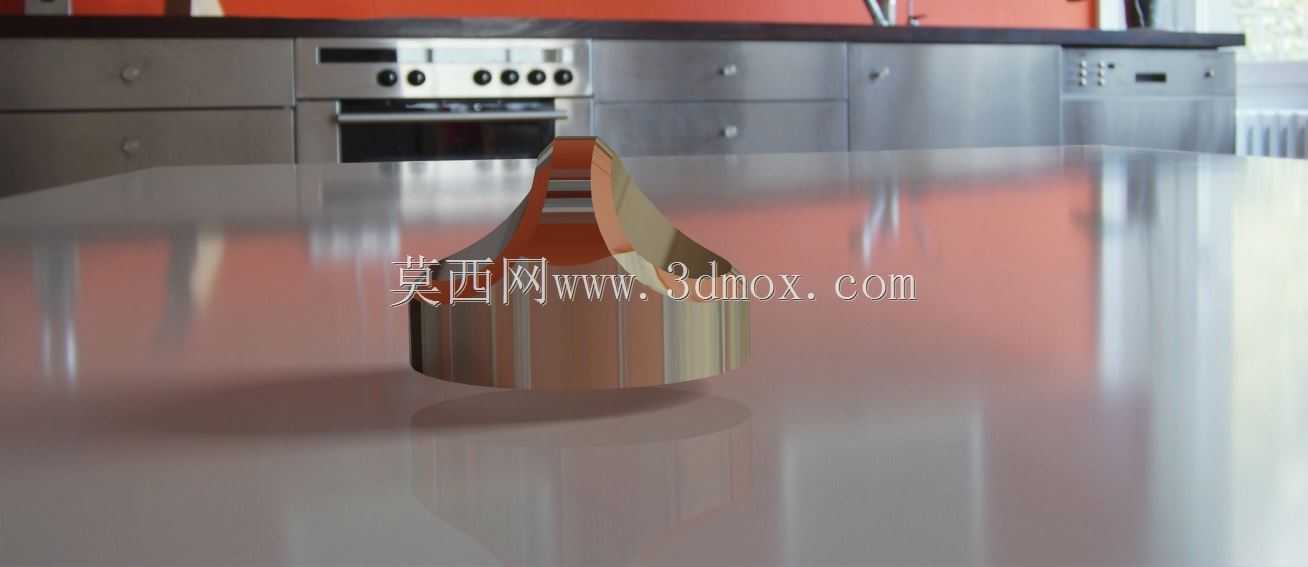

　　符合商用厨房快节奏操作的使用需求。设计过程中优先考虑了长期使用的结构稳定性，旋钮主体采用一体成型结构，没有拼接缝隙，避免油烟渗入内部导致配合卡顿，底部边缘做了1mm的外翻挡边，当台面上有少量溅水时，挡边可以引导水流向旋钮外侧流淌，不会顺着安装孔渗入设备内部的阀杆区域，降低阀杆锈蚀卡滞的概率。外观造型上采用上窄下宽的锥台过渡结构，顶部做了平缓的圆弧收边，没有尖锐棱角，避免操作人员操作时磕碰划伤，金属质感的表面处理可以匹配不锈钢材质的厨房设备面板，整体视觉协调统一，不会在设备面板上显得突兀。从安装边界来看，旋钮安装时需要在面板上开设直径10mm的安装孔，孔位中心距离相邻操控部件的中心间距不小于45mm，

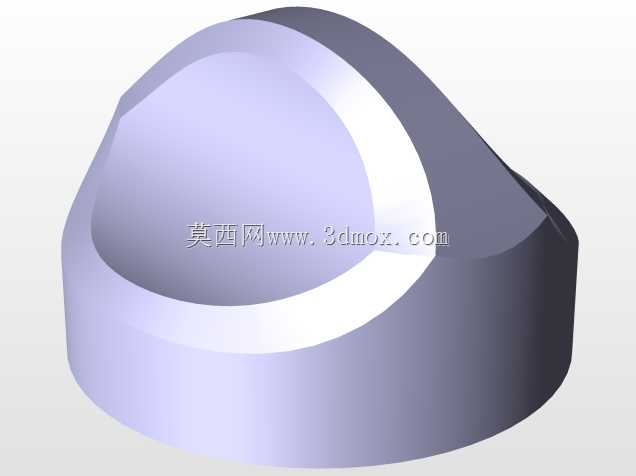

　　保证旋转旋钮时手指不会碰到相邻的其他操控件，操作空间充足。这类旋钮除了应用在厨用加热设备上，也可以适配部分台式实验加热设备、小型温控设备的调节部位，只要阀杆的配合尺寸、旋转扭矩参数匹配，都可以通用替换，结构上的通用性较强，不需要针对单一设备做完全定制化的结构调整。建模过程中重点验证了握持曲面的连续性，所有过渡面都做了G2连续处理，实际加工出样后表面没有突兀的折线，握持手感顺滑，内部的配合孔公差控制在H7级别，与标准阀杆配合时既不会过松导致使用中脱落，也不会过紧导致安装拆卸困难，兼顾了装配效率和使用可靠性。针对厨房高温使用环境，所选材料的热变形温度高于120摄氏度，即使灶具面板长时间工作出现温升，旋钮也不会出现软化变形的问题，长期使用的尺寸稳定性有保障。
