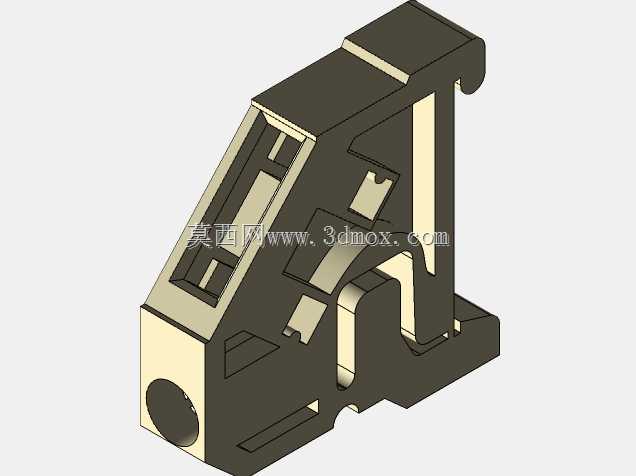

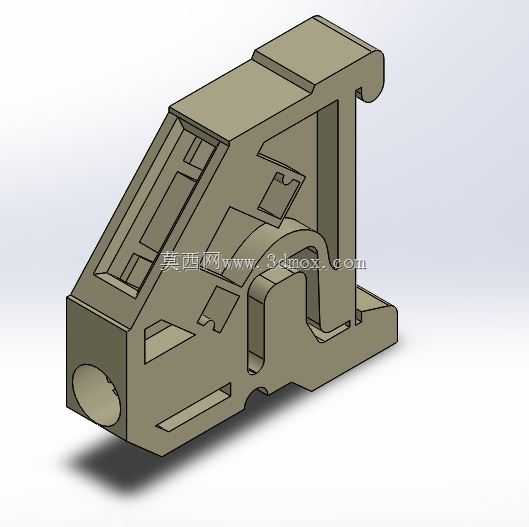

西门子8WA1系列接线端子基座结构

　　这款结构件是低压电气柜内导轨安装式接线端子的核心基座部件，主要应用于工业配电、自动化控制柜、楼宇电气布线等场景中，承担导线对接、端子排组合固定、绝缘隔离的核心作用，是电气装配环节用量极大的基础配套零件。日常在车间做电气柜三维布线设计时，这类端子基座的建模精度直接影响整柜装配干涉检查的准确性，很多新手建模时容易忽略卡装结构的配合公差，导致后期实际装配时出现端子卡不上导轨、相邻端子拼合间隙过大的问题。从功能特性来看，该基座采用一体化卡装结构设计，下部的钩状卡扣与标准DIN电气导轨直接配合，不需要额外紧固件即可快速卡入导轨，卡扣处预留的弹性变形空间可以保证安装时按压即可卡入，拆卸时用一字螺丝刀撬动卡扣即可快速取下，

　　完全符合电气装配的快装需求。基座上部的定位槽与限位凸台是用来拼接同系列相邻端子的，多片端子拼合组成整排端子排时，这些凹凸配合结构可以保证所有端子的接线孔位对齐，不会出现前后错位导致导线插入受阻的问题，同时侧面的隔挡结构可以增加相邻接线位的爬电距离，满足低压电气的绝缘安全要求。设计这类零件时，首先要匹配标准DIN导轨的安装尺寸，下部卡爪的开口尺寸、卡合后的限位高度都要严格对应导轨的截面参数，卡爪的壁厚要经过强度校核，既要保证卡装时有足够的弹性变形量不会断裂，又要保证卡入后不会因为导线拉扯导致端子从导轨上脱落。基座前端的圆孔是接线螺钉的过孔与导线插入腔，建模时要预留出螺钉头的沉台空间，同时导线腔的内径要匹配对应规格导线的最大线径，

　　避免出现粗线插不进的问题。基座整体采用斜置的加强筋布局，在不增加整体壁厚的前提下提升了整体结构强度，因为端子在拧紧接线螺钉时会受到垂直方向的压紧力，如果基座强度不足，拧紧螺钉时容易出现基座开裂、变形的问题，内部的加强筋刚好把螺钉压紧力传导到整个基座本体，分散局部应力。从安装边界来看，该基座卡装在35mm标准DIN导轨上后，导轨面到基座顶部的高度、基座的宽度、前后方向的深度都要符合同系列端子的通用尺寸，保证可以和通用的端子挡板、固定件、标记条配套使用，不会出现配件不兼容的问题。建模时还要注意各个脱模斜度的设置，因为这类零件一般采用阻燃尼龙注塑成型，所有侧壁的脱模斜度要均匀，避免注塑时出现粘模、顶白的缺陷，

　　卡扣位置的斜度要兼顾安装手感和卡合牢固度，斜度过大会导致卡装后容易松脱，斜度过小则安装时需要很大的按压力，影响装配效率。在实际电气柜设计选型时，这类基座的尺寸直接决定了端子排占用的柜内安装空间，建模时准确还原外形和安装尺寸，可以在布线阶段提前规划好导轨长度、走线槽位置，避免后期现场装配时出现空间不足、端子排和其他电气元件干涉的问题。很多工程师在做电气柜三维建模时，往往只找端子的简易外形模型，忽略了卡装结构、拼接结构的细节，导致做装配动画或者干涉检查时出现误判，这款模型完整还原了基座的所有细节结构，包括内部的加强筋、卡扣的弹性槽、侧面的拼接凸台、接线腔的内部轮廓，完全可以用于高精度的电气柜装配设计、布线仿真场景。
