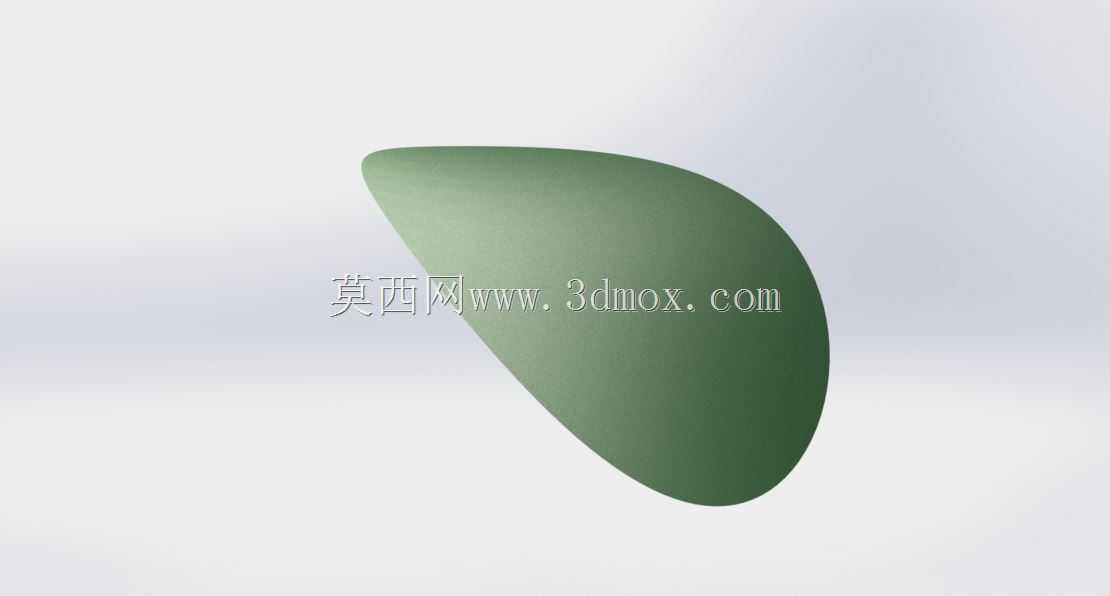

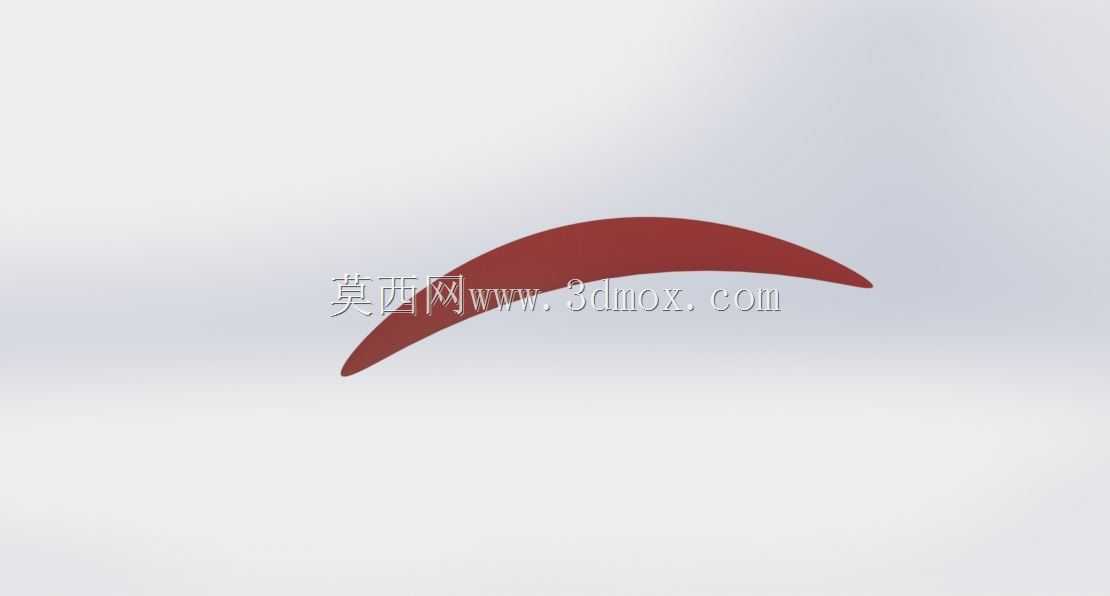

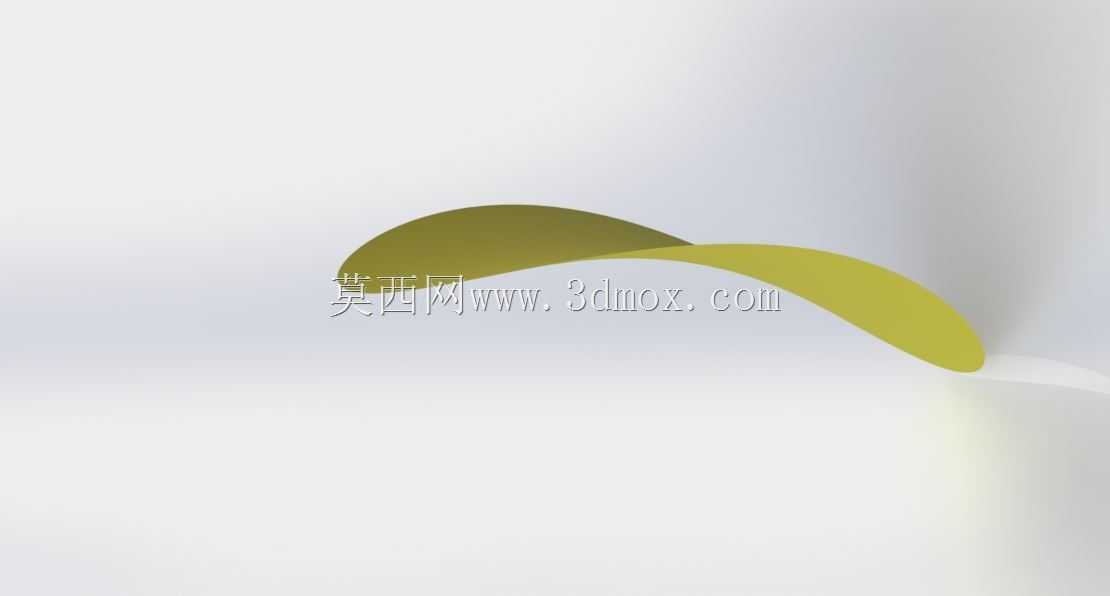

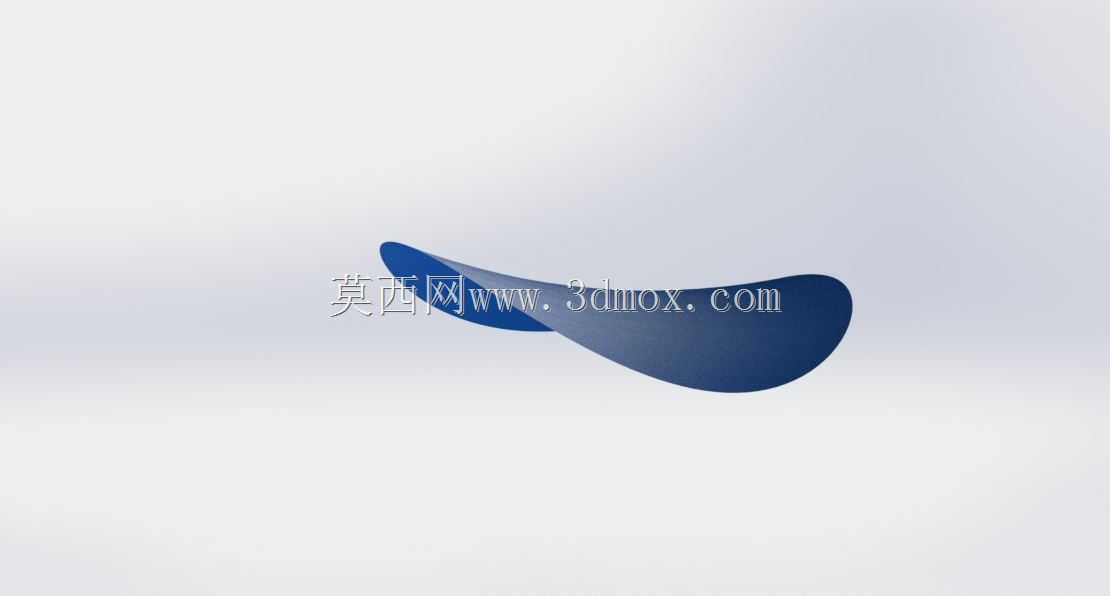

CATIA环境创成式曲面流线造型结构

　　这类创成式曲面结构在工业设计领域的应用覆盖多个场景，小到消费电子的外观过渡曲面、手持设备的握持贴合面，大到交通工具的空气动力学外覆盖件、流体设备的导流曲面，都需要依托这类连续顺滑的曲面结构实现功能与外观的统一。实际工程应用中，这类曲面并非单纯追求视觉效果，其曲率连续性直接影响产品的实际使用表现：应用在流体通道类结构上时，G2连续的曲面可以减少流体流经时的紊流产生，降低流动阻力与运行噪音；应用在人体接触类产品上时，顺滑无曲率突变的曲面可以提升握持贴合度，减少长期接触的应力集中点；应用在外覆盖件结构上时，均匀的曲面曲率可以降低钣金冲压、复合材料铺覆时的成型难度，减少起皱、开裂等成型缺陷。

　　从设计思路来看，这类曲面的构建完全区别于传统实体拉伸、切除的建模逻辑，需要先梳理曲面的边界约束条件，明确各条控制线的曲率走向与衔接关系，再通过多截面曲面、桥接曲面、填充曲面等命令逐步搭建基础曲面框架，之后通过曲率分析工具反复调整控制点的位置与权重，保证曲面之间的连续性达到设计要求。建模过程中需要特别注意曲面的参数化关联性，每一条控制线的约束都要保留完整的参数关联，避免后续调整局部造型时出现曲面破面、连续性失效的问题。很多新手在构建这类曲面时容易陷入只看外观效果的误区，忽略曲面的可制造性，比如曲面的拔模角度、最小曲率半径是否匹配加工工艺要求，是否存在倒扣结构无法直接脱模，这些问题都需要在建模阶段同步校验，不能等曲面全部构建完成后再回头调整，否则会大幅增加修改工作量。

　　关于外形尺寸与安装边界，这类曲面结构通常不会作为独立零件存在，多数是作为产品的外观面、功能面嵌入到整体装配结构中，因此建模初期就需要明确曲面与周边相邻零件的安装间隙、配合公差，比如曲面边缘与相邻壳体的止口配合尺寸、曲面下方预留的元器件安装空间、曲面壁厚的均匀性控制要求。以手持类产品的曲面外壳为例，曲面的整体弧度需要匹配普通人手的握持弧度范围，边缘的圆角半径不能小于1.2mm避免握持硌手，曲面内侧需要预留足够的筋位安装空间，同时保证整体壁厚控制在1.5-2.5mm之间，避免注塑成型时出现缩痕、填充不足的问题。如果是应用在高速运动设备上的导流曲面，还需要结合流体仿真结果调整曲面的曲率变化率，保证气流沿着曲面流动时不会出现提前分离的情况，同时要校核曲面结构的刚性，避免高速气流冲击下产生结构振动，影响设备运行稳定性。

　　在实际建模过程中，创成式曲面的构建需要遵循从整体到局部的设计逻辑，先搭建大的曲面轮廓保证整体造型的流畅性，再逐步处理局部的细节过渡，比如曲面之间的倒圆角、局部的凹陷或凸起结构。很多工程师在建模时习惯先做细节再拼整体，最后往往会出现整体曲面曲率不连续、局部扭曲的问题，需要花费大量时间修补。另外曲面构建完成后，不能直接用于后续的结构设计，需要通过曲率梳、反射线、高斯曲率分析等工具全面检查曲面质量，确认没有曲率突变、收敛点、重叠面等问题后，再将曲面转化为实体进行后续的结构细化，比如添加安装柱、卡扣、加强筋等结构，保证最终的零件既满足外观曲面的顺滑要求，又具备足够的结构强度与可装配性。这类曲面结构的建模能力，是区分初级结构工程师与资深工程师的重要标志，需要在实际项目中不断积累控制线的布置经验、曲面连续性的调整技巧，同时结合不同加工工艺的约束条件，才能做出既好看又好用的曲面结构。
