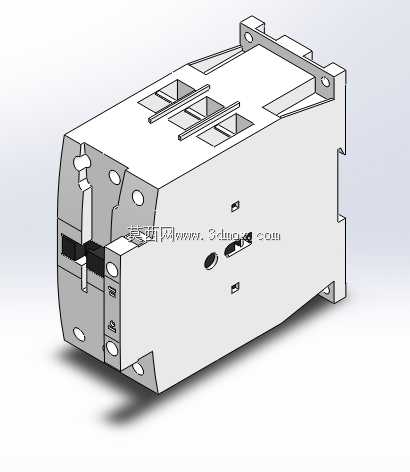

72A交流接触器220V线圈款三维结构

　　在低压配电与工业控制回路的搭建过程中，接触器是承担负载通断控制的核心执行元件，这款额定电流72A、适配220V 50/60Hz控制回路的交流接触器，常被应用在中小型电机启停控制、照明回路分合、电热设备供电切换等场景中，不管是机床设备的电控柜集成、生产线的动力回路排布，还是商用建筑的配电支路控制，都能见到同规格产品的应用。从实际使用的角度看，这类接触器需要在额定工况下长期承载工作电流，同时要满足线圈得电后主触点可靠吸合、失电后快速分断灭弧的要求，避免触点烧蚀、粘连引发的设备故障或安全隐患。

　　从三维结构的设计逻辑来看，这款模型完整还原了实物的装配关系：主体采用上下分层的壳体结构，上部预留三组主触点的接线位，对应三相回路的进线与出线端，接线端子旁设置了标准化的螺丝固定位，适配常规的冷压端子接线需求，同时预留了辅助触点的扩展安装空间，方便用户根据控制回路的需求加装常开、常闭辅助触点，实现状态反馈、联锁控制等功能。下部为电磁驱动机构的容纳腔，线圈、静铁芯、动铁芯的安装位完全按照实物的配合尺寸设计，动触头的联动结构与铁芯的动作行程做了匹配还原，能直观呈现吸合过程中触头的位移轨迹。

　　安装边界的设计完全遵循行业通用规范，背部设置了标准35mm导轨的卡扣结构，同时预留了螺丝固定的安装孔位，既可以直接卡装在电控柜内的标准DIN导轨上，也能通过螺丝完成固定式安装，适配不同的柜内安装场景。整体外形的长宽高尺寸符合同电流等级接触器的通用尺寸规范，不会出现与柜内其他元件干涉的问题，接线端的间距满足电气安全间隙要求，避免不同相之间的爬电距离不足引发的安全问题。壳体侧面的散热槽结构也做了还原，对应实物工作过程中线圈与触点发热的散热需求，保证长期工作时的温度处于合理区间。

　　在结构细节上，模型还原了主触点区域的灭弧室结构，对应实物中用来快速熄灭分断时产生电弧的栅格结构，这部分设计直接影响接触器的分断能力与电寿命，建模时按照实际的栅片排布、隔弧壁厚度做了等比例还原，能清晰看到灭弧室与主触点的位置配合关系。正面设置的状态指示结构也有体现，吸合状态下指示块会弹出，方便运维人员在柜外直接判断接触器的工作状态，不需要开盖检查。线圈的接线端子设置在壳体正面的下部位置，与主回路接线端保持足够的安全距离，避免控制回路与动力回路的接线互相干扰，同时方便控制线路的布线与接线操作。

　　对于结构设计与电气选型的从业者来说，这个三维模型可以直接用于电控柜的布局排布仿真，提前验证柜内元件的安装空间、接线走线的弯折半径，避免实际装配时出现元件干涉、接线长度不足的问题；也可以用于教学演示场景，直观展示交流接触器的内部结构与动作原理，帮助初学者理解电磁式开关的工作逻辑。建模过程中对各个配合面的公差做了合理还原，比如卡扣与导轨的配合间隙、动铁芯与静铁芯的吸合行程、触头的超程与开距参数，都参考了同规格量产产品的实际参数，保证模型的装配合理性，不会出现结构干涉、动作卡滞的不符合实际的问题。
