简易四级变速齿轮箱结构设计

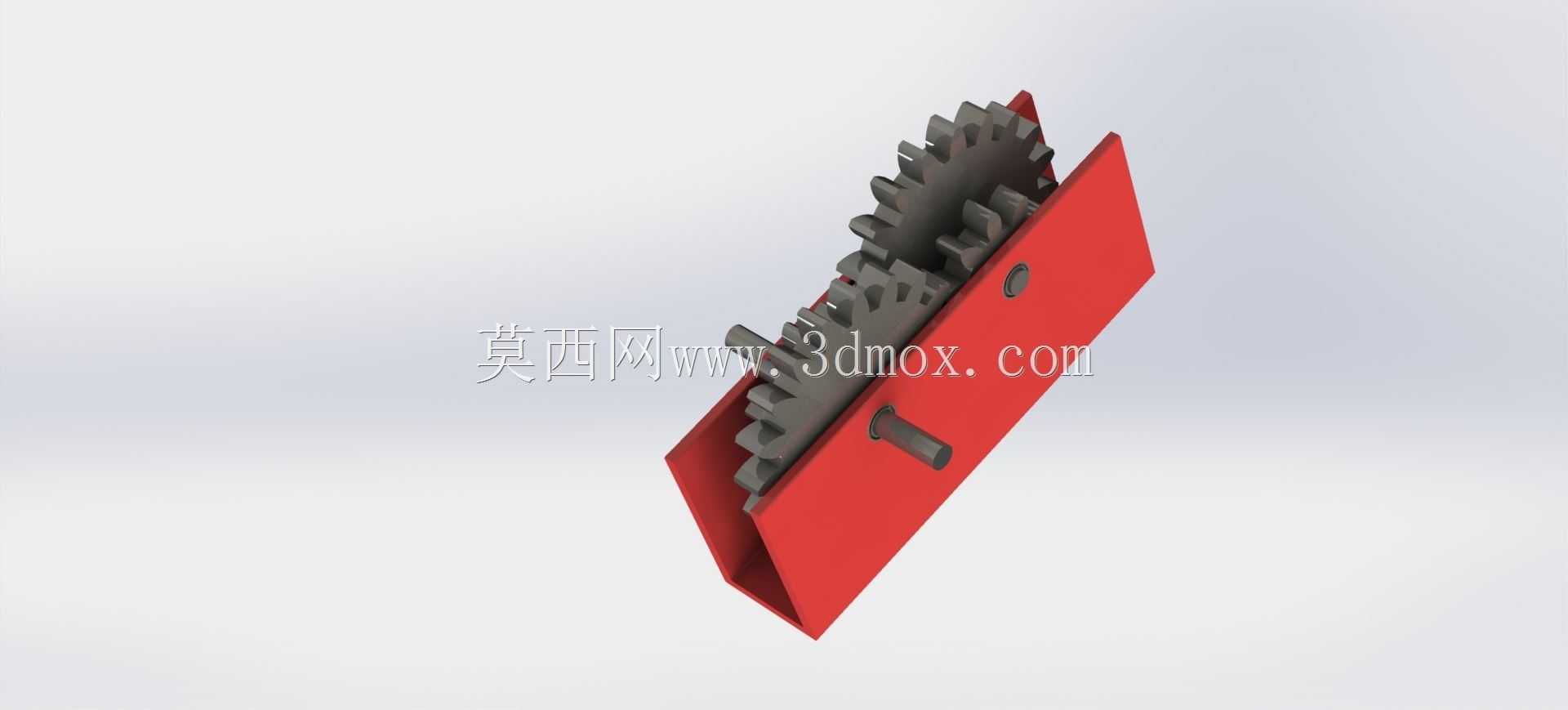

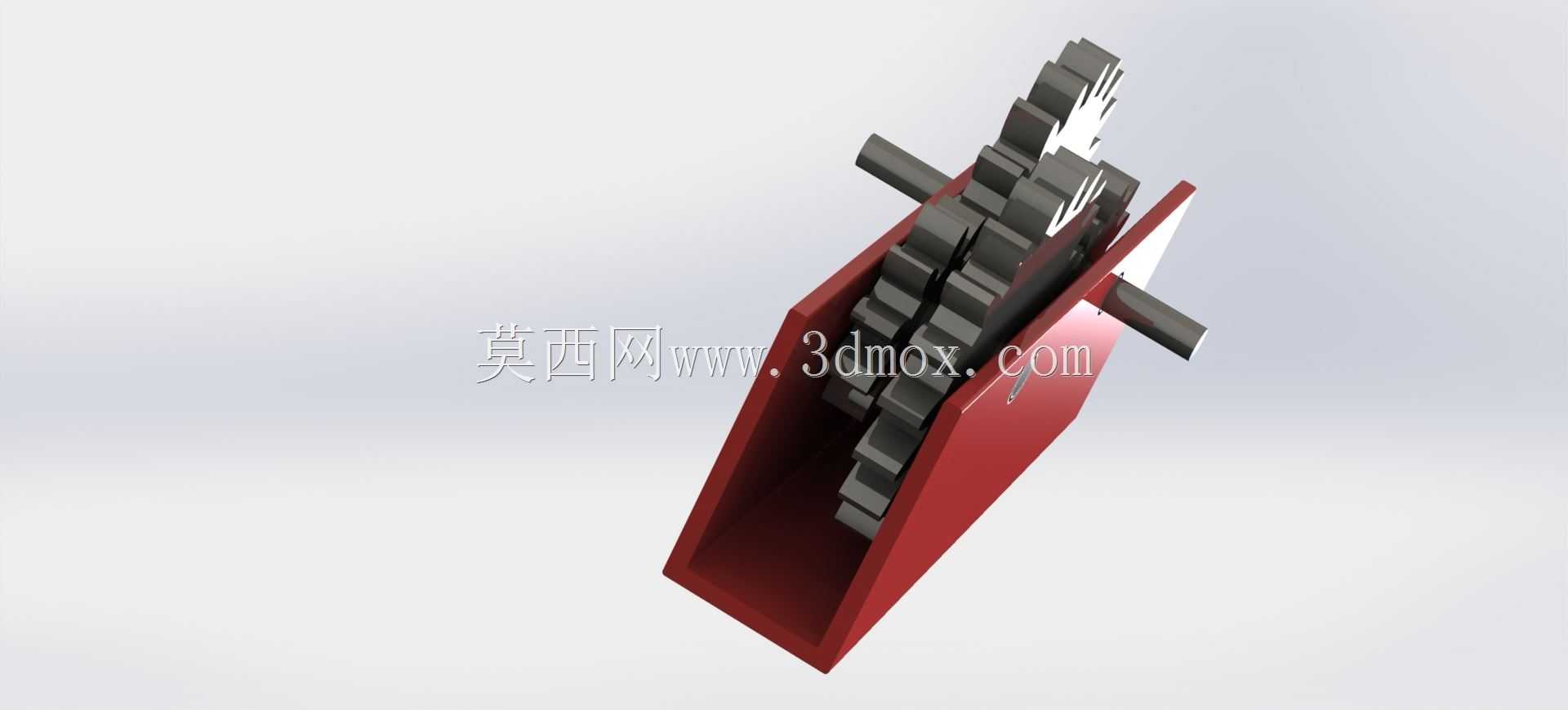

　　在小型输送设备、桌面级实验装置、轻工辅助传动单元这类对传动比有固定调整需求、安装空间受限的场景里，这类定传动比齿轮箱的应用占比并不低，很多时候不需要复杂的换挡结构，仅靠固定齿轮组的啮合匹配，就能实现稳定的转速扭矩转换，相比多级带传动、链传动，齿轮啮合的传动效率更高，传动比误差更小，也不需要频繁调整张紧结构，后期维护的工作量更低。这款齿轮箱采用平行轴直齿圆柱齿轮啮合结构，输入轴与输出轴平行布置，箱体内设置四级齿轮啮合副，可实现4倍的转速转换，既可以作为减速单元使用，将输入端的高转速低扭矩转换为输出端的低转速高扭矩，适配需要大扭矩驱动的负载端；也可以反向作为增速单元使用，将输入端的低转速高扭矩转换为高转速输出，

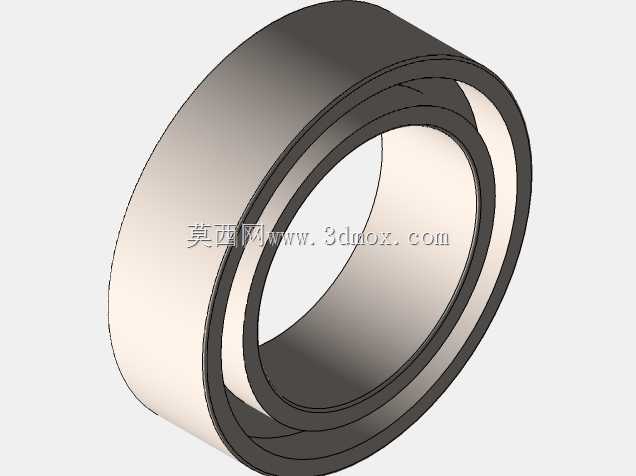

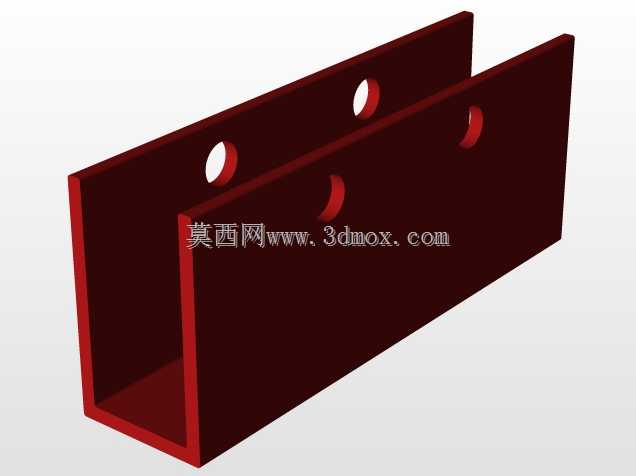

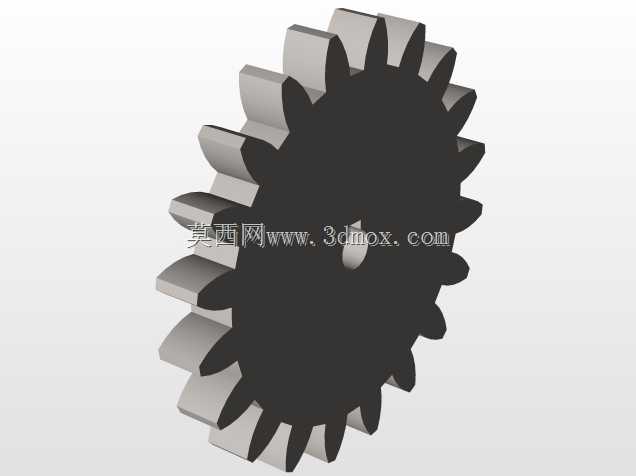

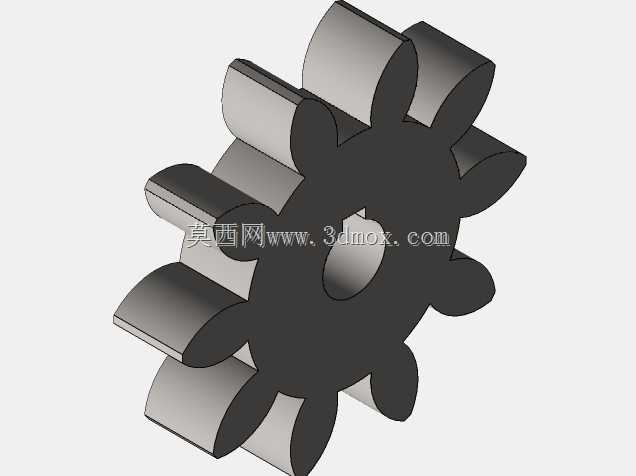

　　适配小功率高速作业的执行端，使用场景的灵活性较强。从设计思路来看，整体采用剖分式箱体结构，箱体为单侧开口的槽型结构，齿轮组与传动轴预先装配完成后可直接从开口侧装入箱体内部，再通过端盖完成密封固定，这种结构的优势在于装配流程简单，不需要复杂的工装就能完成整机组装，后期检修时也不需要完全拆解所有外接管路与安装固定件，仅拆开侧端盖就能检查内部齿轮的磨损情况、润滑脂状态，大幅降低运维的时间成本。齿轮全部采用标准直齿圆柱齿轮参数设计，齿形为标准渐开线齿廓，加工时可以直接采用标准滚刀进行滚齿加工，不需要定制特殊刀具，加工成本可控，齿轮与轴之间采用平键连接传递扭矩，避免长期正反转切换时出现轴与齿轮的相对滑动，传动轴两端采用滑动轴承支撑，

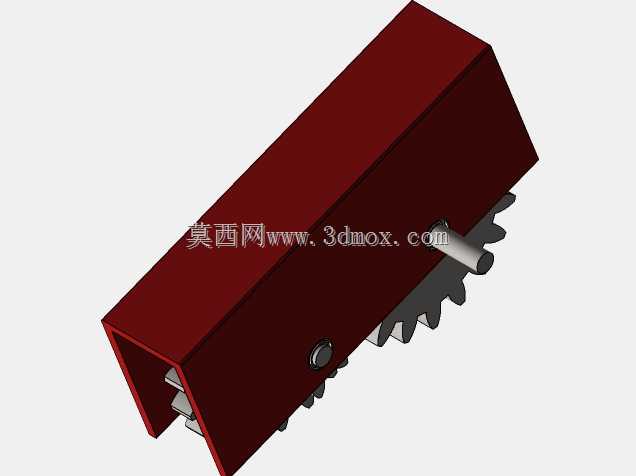

　　适配中低转速的传动工况，相比滚动轴承，滑动轴承的径向尺寸更小，能进一步压缩箱体的整体外形尺寸，让整个齿轮箱的结构更加紧凑。安装边界方面，箱体的安装基准面为底部平面，预留有对应的安装固定孔位，可直接通过螺栓固定在设备的安装机架上，输入轴与输出轴均伸出箱体外侧，轴端预留有标准的键槽与轴肩定位结构，可直接与联轴器、带轮、链轮等传动件连接，不需要额外加工转接结构；箱体的外形轮廓规整，没有突出的不规则结构，在设备布局时可以紧贴其他安装部件布置，不需要预留过大的操作避让空间，适合在空间紧凑的小型设备内部集成。实际使用过程中，箱体内可填充润滑脂实现齿轮与轴承的润滑，不需要设计复杂的润滑油路与油位观察结构，也不存在润滑油泄漏的风险，可适配水平、

　　倾斜等多种安装姿态，不会因为安装角度变化出现润滑失效的问题。齿轮啮合的侧隙按照标准传动级选取，既可以补偿加工与装配过程中的尺寸误差，避免齿轮运转时出现卡滞，也能在常温工作环境下补偿热膨胀带来的尺寸变化，保证传动过程的顺畅，传动过程的噪音控制在可接受范围内，适合民用、教学实验、小型轻工设备这类对噪音要求不极端严苛的场景。从结构强度来看，齿轮的模数选取按照额定传递扭矩的1.5倍安全系数计算，轴的直径按照弯扭合成强度校核，可满足长期连续运转的强度需求，不会出现断齿、轴变形等失效问题，整体结构没有冗余设计，所有零部件都承担对应的功能，没有多余的装饰性结构，整体重量较轻，搬运与安装都比较方便。
