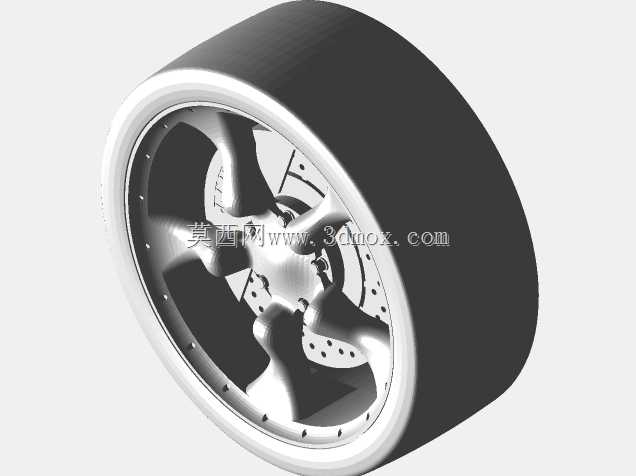

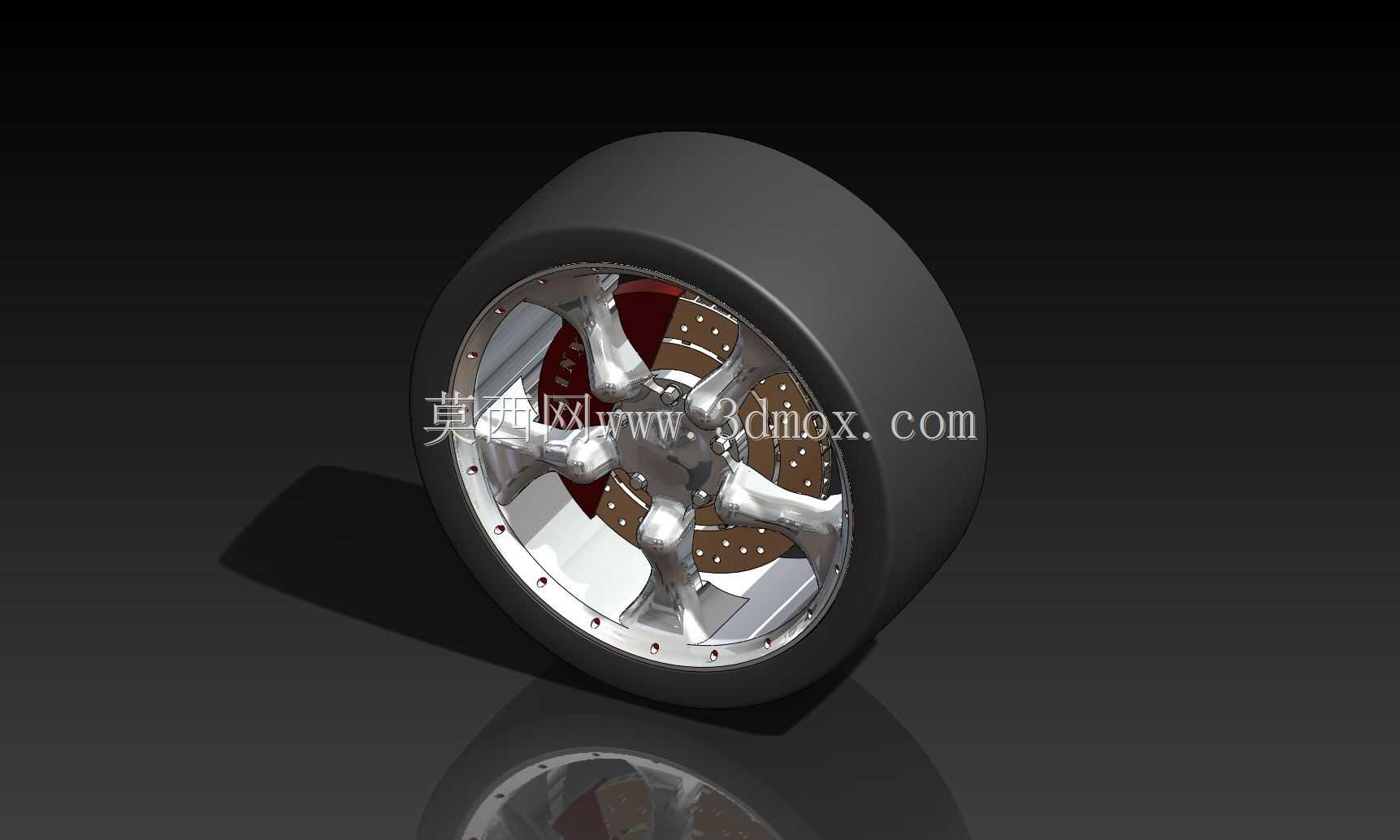

该轮组总成面向乘用车辆行走系统设计需求开发,核心承担车辆承载、行驶导向、制动力传递的核心功能,适配常规家用轿车、改装乘用车型的行走系统装配场景,可直接对接悬架转向节的安装接口,完成行走端的动力与制动力传导。从结构设计逻辑来看,轮辐采用仿生蜘蛛爪的放射状布局,五组主辐条从中心轮毂轴承安装位向外均匀延伸至轮辋内侧安装边,每根辐条的曲面过渡均做了等壁厚优化,在保证辐条抗弯、抗扭强度满足整车满载冲击载荷要求的前提下,尽可能削减非必要的结构冗余,降低轮组整体的非簧载质量,提升车辆行驶过程中悬架系统的响应速度。轮辋部分采用深槽式结构设计,适配常规低压乘用车轮胎的装配需求,轮辋边缘的胎圈座做了标准圆角过渡,可保证轮胎充气后胎圈与轮辋的紧密贴合,
避免高速行驶过程中出现轮胎脱圈、漏气的风险,轮辋上的气门嘴安装位预留了标准通孔,可兼容常规卡扣式气门嘴的装配要求。中心安装位设置了与轮毂轴承配合的定位止口,周围均匀分布的螺栓孔位置度公差控制在0.1mm以内,可保证轮组安装后与轮轴的同轴度,避免高速行驶时出现轮组跳动、方向盘抖动的问题。轮组内侧集成了通风式制动盘结构,制动盘的散热筋沿圆周方向均匀排布,当车轮转动时可带动周边空气形成定向气流,带走制动过程中摩擦片与制动盘摩擦产生的热量,避免长时间制动出现热衰减导致制动力下降的问题,制动盘与轮毂的连接采用一体式结构设计,减少了额外连接部件带来的装配误差与松动风险。轮胎部分采用常规乘用车子午线轮胎结构建模,胎面花纹预留了通用设计接口,
胎侧的曲率与轮辋边缘的配合尺寸完全匹配,轮胎与轮辋装配后的整体外径、偏距、中心孔尺寸均参考常规紧凑型乘用车的轮组参数设定,可直接用于整车总布置阶段的装配干涉检查、运动校核工作。在建模过程中,轮辐的曲面造型做了连续曲率优化,所有棱边均做了R2以上的圆角过渡,既避免了应力集中导致的结构疲劳损坏,也可满足后续铸造、机加工的工艺要求,轮辐表面的抛光面与喷涂面的分界位置做了清晰的结构区分,可直接用于后续的渲染出图、工艺方案制定工作。从安装边界来看,该轮组的转向避让空间做了充分校核,轮辐内侧与制动卡钳之间预留了足够的安全间隙,在车轮最大转向角度、悬架最大压缩行程下,均不会出现轮组与周边悬架部件、翼子板内衬的干涉问题,轮组的整体重量分配经过优化,动平衡所需的配重块安装位预留了轮辋边缘的标准位置,可满足后期实际装车的动平衡调校需求。
- 上一篇:汽车传动系统用摩擦式离合器结构
- 下一篇:车用椭圆形侧转向信号指示灯结构
- 全部评论(0)
- 模板大小: 7.72 MB
- 售价:5金币
- 下载次数: 23
- 系统要求: STL,Rendering,STEP / IGES
- 软件分类: 汽车类
