雪佛兰乐风适配通风式前制动盘结构

　　日常乘用车的前轮制动负荷占整车制动效能的七成以上，这款适配通用大宇Lacetti、雪佛兰Optra（国内对应乐风车型）的前制动盘，在结构设计上完全围绕前轮制动的散热需求、安装匹配性、制动稳定性展开。从实际装车场景来看，该制动盘为前轮单侧安装部件，与转向节、轮毂轴承、制动卡钳直接配合，承担车辆行驶过程中减速、驻车制动时的摩擦制动力矩传递，是盘式制动系统的核心摩擦偶件。

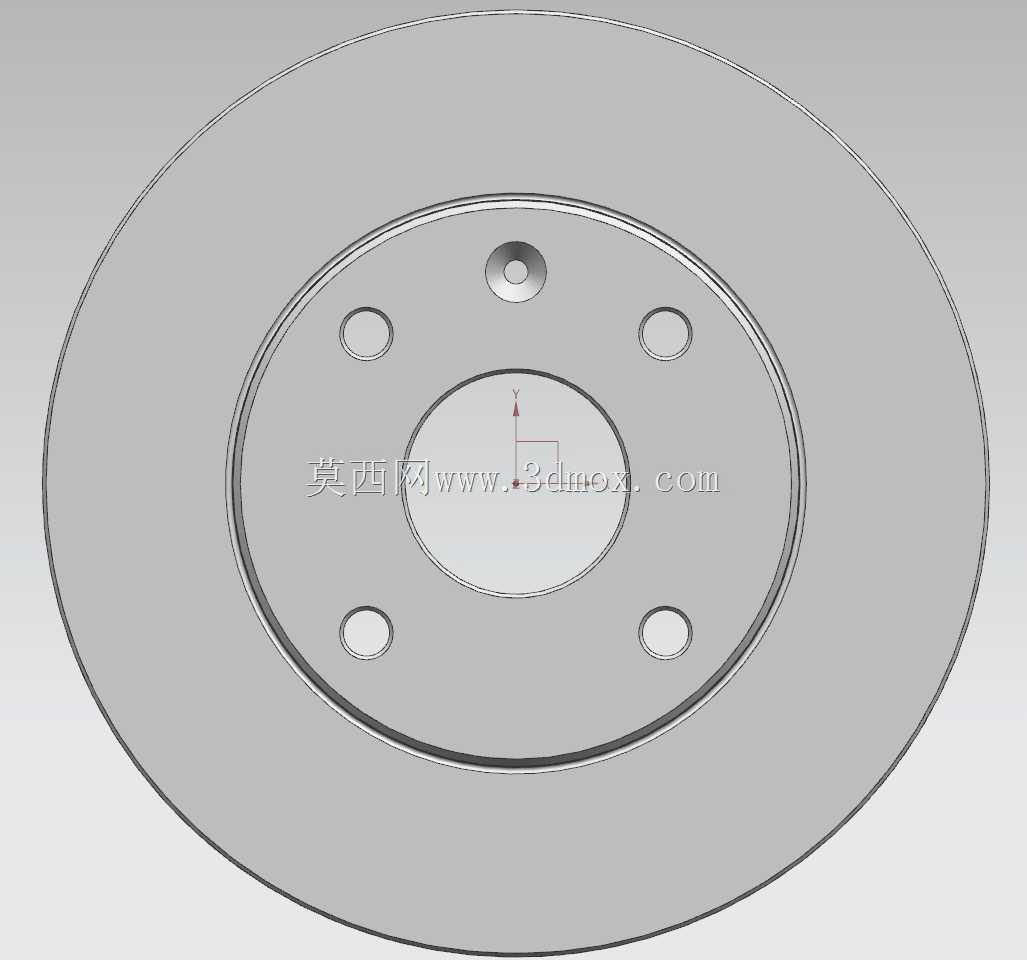

　　设计阶段首先锁定的是安装边界参数，这款制动盘的安装节圆直径为114.3mm，共设置4个均匀分布的安装孔，完全对应目标车型的轮毂螺栓分布规格，装配时无需额外转接结构，可直接贴合轮毂安装面定位，中心定位孔与轮毂轴头的配合公差控制在过渡配合区间，避免高速行驶时制动盘出现径向跳动引发的刹车抖动问题。制动盘的摩擦工作面外径为254mm，也就是行业内常说的10英寸盘，这个尺寸匹配该级别家用车的整备质量与最高车速设计要求，既不会因为摩擦半径过小导致制动力矩不足，也不会因为尺寸过大增加非簧载质量影响悬挂响应。

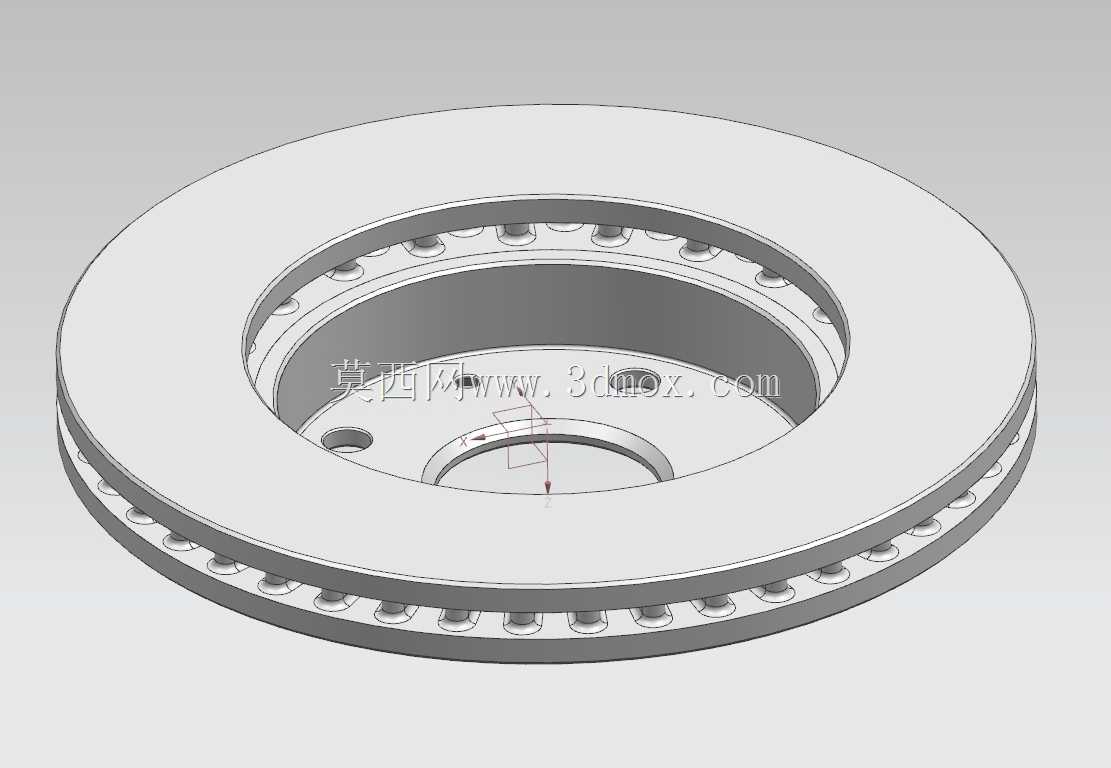

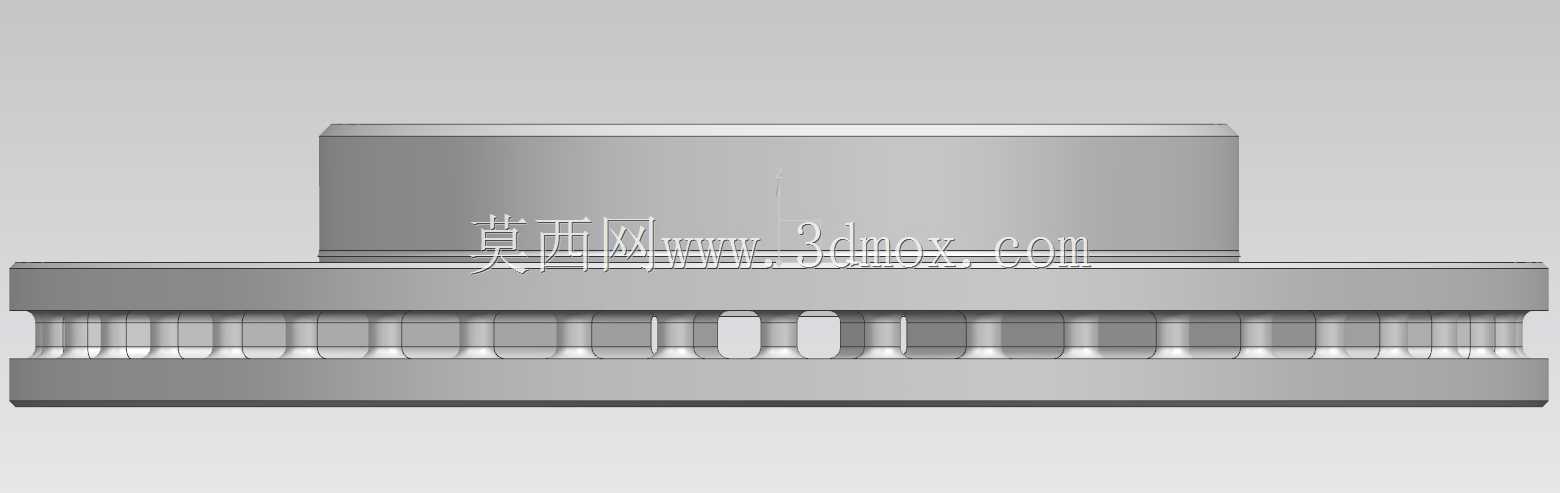

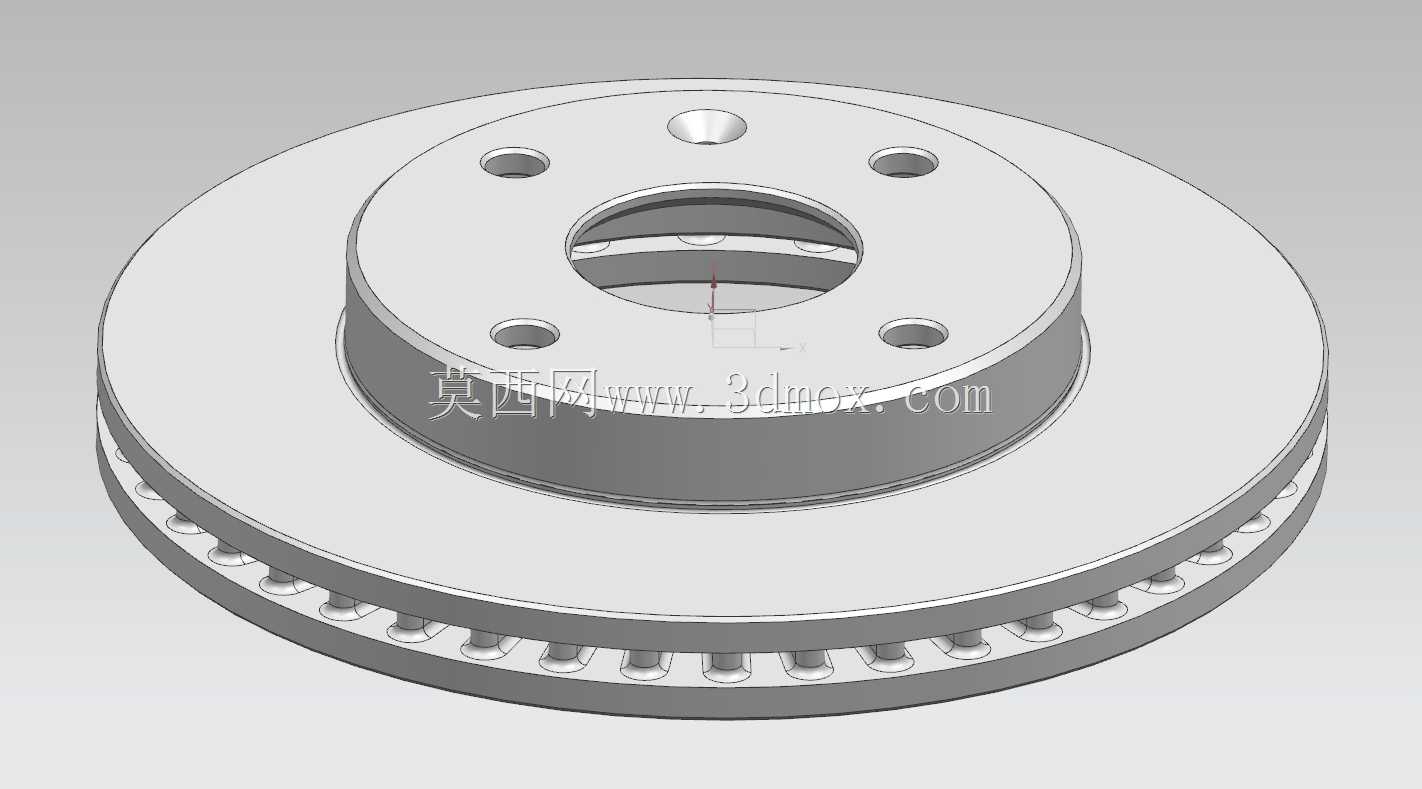

　　结构上采用通风式双层盘设计，两层摩擦工作面之间设置均匀分布的径向散热筋，车辆行驶时随着车轮转动，散热筋会形成离心气流，将制动过程中摩擦产生的热量快速带出，避免长时间连续制动时盘体温度过高引发摩擦系数衰退，相比同尺寸实心盘，连续制动工况下的盘面温度可降低15%-20%，有效减少热衰概率。散热筋的排布角度经过优化，在保证通风效率的同时，兼顾盘体的结构刚度，避免紧急制动时盘体受力出现过大形变导致踏板脚感发软。

　　摩擦工作面的平面度、端面跳动量是设计时重点控制的形位公差，正常装车状态下，端面跳动量需控制在0.05mm以内，否则会出现制动时方向盘抖动、刹车片偏磨的问题。盘体与轮毂贴合的安装面设置有凸起的定位止口，安装时可快速与轮毂定位面贴合，保证装配同轴度，四个安装孔的位置度公差严格匹配轮毂螺栓的分布精度，避免强行装配导致的盘体应力集中，长期使用后出现盘体变形开裂的问题。

　　从实际使用场景来看，这款制动盘适配的车型主要面向城市家用通勤，日常行驶中频繁启停、红绿灯制动的工况占比很高，通风结构的设计刚好匹配这种频繁制动的散热需求，同时盘体的材质采用灰铸铁材质，摩擦系数稳定，耐磨性适中，既不会因为硬度过高导致刹车片过度磨损，也不会因为硬度过低导致制动盘使用寿命过短。设计时还考虑了磨损余量，盘体的初始厚度预留了足够的磨损极限空间，当摩擦面磨损到极限厚度时可直接更换，日常使用中无需额外维护，只需定期检查磨损量与端面跳动情况即可。

　　在制动卡钳的配合边界上，这款制动盘的厚度尺寸完全对应原车浮动卡钳的活塞行程范围，装配后刹车片与盘面的间隙可保持在合理区间，既不会因为间隙过大导致制动踏板行程过长，也不会因为间隙过小出现拖磨、行驶阻力增大的问题。盘体边缘的倒角设计可避免刹车片与盘片边缘出现硬接触，减少制动时的异响概率，同时安装面的防锈涂层可避免长期使用后盘体与轮毂接合面出现锈蚀粘连，方便后期维修拆卸。
