鞋类生产用冲压成型模具三维结构设计

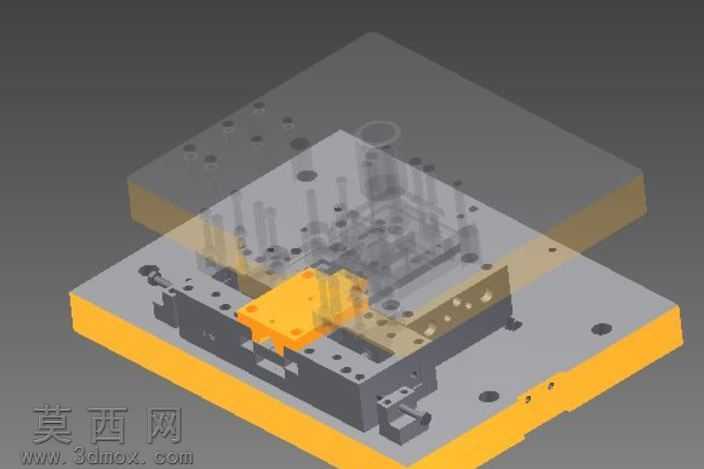

本模型为鞋类部件冲压成型专用模具，采用Autodesk Inventor完成全参数化三维建模，整体结构按照冷冲压工艺规范进行分层设计，完整还原了正装复合冲压模的典型装配逻辑。建模过程中首先完成下模座的基体特征搭建，对安装孔、定位销孔、导柱配合孔采用草图驱动的拉伸切除特征完成，保证各孔位同轴度与位置公差符合冲压模具设计标准；下模部分的成型凹模采用整体式镶件结构，针对鞋件的曲面成型轮廓做了精准的曲面放样与缝合处理，刃口部分预留了合理的冲压间隙，保证冲裁断面的平整度。上模部分的模座、凸模固定板、卸料板依次完成装配约束，导柱导套配合段添加了同轴度与滑动配合约束，还原模具实际开合模的运动逻辑；卸料弹簧采用简化的等距螺旋线扫描建模，赋予弹簧钢材质属性，凸模成型面与下模型腔做了精准的曲面匹配，保证合模时无干涉错位。渲染环节采用半透明剖视效果展示模具内部结构，上下模座赋予45号钢的哑光金属材质，成型镶件赋予合金工具钢的高硬度金属质感，中部待冲压的鞋件坯料赋予亮黄色工程塑料材质，通过材质色彩的区分清晰展现各部件的装配层级与功能分区。设计过程中充分考虑了鞋类小尺寸异形件的冲压成型需求，在模具两侧设置了精准的坯料定位挡块，保证每一次冲压的送料定位精度，同时在模座非工作区域做了减重孔设计，在保证模具整体刚性的前提下降低模具自重，减少冲压设备的负载。整套模型的所有零件均保留了可编辑的参数化特征，可根据不同鞋款的成型尺寸快速调整型腔轮廓、孔位位置与闭合高度，适配不同吨位的压力机安装需求，完整还原了冲压模具从坯料定位、合模冲压、卸料退件的全流程结构逻辑，可用于制鞋工装设计参考、冲压工艺教学演示以及模具结构优化验证。
