RC400型扫描记录信号接收装置结构设计

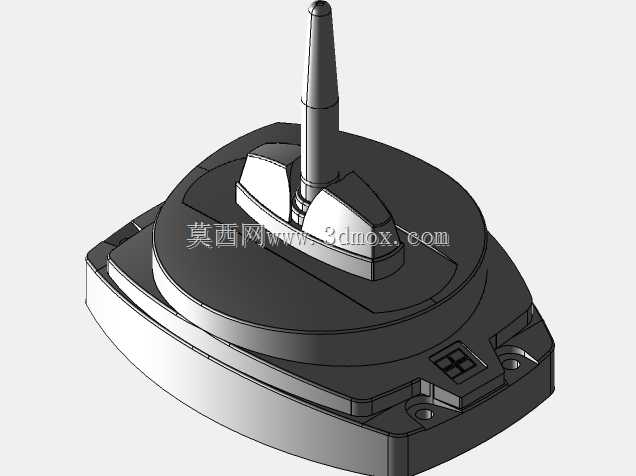

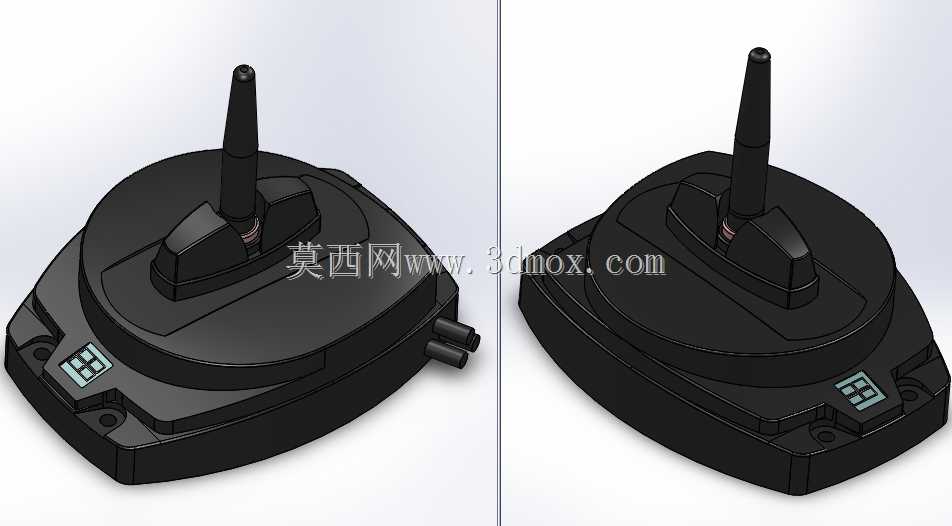

　　在工业现场数据采集、仓储物流条码扫描、移动作业终端数据回传的场景中，这类固定式扫描记录接收装置承担着前端采集设备与后台管理系统之间的无线信号中转、数据暂存、指令下发的核心作用，区别于手持扫描设备的便携属性，该类装置多采用固定点位安装的部署方式，覆盖指定作业区域内的多台移动扫描终端，解决作业现场布线受限、移动设备数据传输距离不足的痛点。从结构设计来看，整机采用扁圆形底座加直立天线的布局，底座部分做了下沉式安装位设计，底部预留的安装孔位适配常规的墙面、设备机架、工位支架的安装标准，安装边界控制在极小的占地范围内，不会占用作业面过多操作空间，底座侧边预留的接插接口采用侧出式布局，避免安装后线缆弯折受力，同时兼顾走线方向的灵活性，

　　适配不同现场的布线走向需求。天线部分采用直立式不可折叠的结构设计，天线根部与底座上盖的衔接位置做了密封凸台结构，能够满足常规工业现场的防尘防泼溅要求，天线的长度经过匹配调试，在保证信号增益满足覆盖范围要求的前提下，不会因为过长导致现场作业剐蹭，也不会因为过短造成信号遮挡衰减。上盖部分的曲面过渡采用大圆角设计，没有尖锐的棱角，一方面降低生产过程中的注塑成型难度，减少应力集中导致的壳体变形问题，另一方面在工业现场使用时，避免磕碰造成的壳体开裂，也不会剐蹭到作业人员或者周边物料。底座正面预留的标识区域采用下沉式凹槽设计，后续可以粘贴设备编号、频段标识、运维提示标签，不会因为长期摩擦导致标识脱落，标识区域的位置处于设备正面的可视角度范围内，

　　运维人员巡检时无需挪动设备即可查看设备信息。从功能实现的结构支撑来看，壳体内部预留了射频电路板、电源模块、存储模块的安装卡槽，各个模块的安装位都设计了对应的限位筋与固定柱，不需要额外增加固定支架即可完成电路板的定位，减少装配工序，同时各个模块之间预留了足够的散热间隙，保证设备长时间连续工作时的热量能够通过壳体自然散出，不需要额外增加散热风扇，降低设备故障点。底座与上盖的配合采用卡扣加螺丝的双重固定方式，卡扣结构实现装配过程中的预定位，提高装配效率，角落的固定螺丝实现壳体的紧密压合，配合接缝处的密封胶条安装槽，能够满足常规工业环境的防护要求，避免粉尘、水汽进入壳体内部影响电路稳定性。接口部分的结构做了加厚处理，因为现场使用过程中，

　　线缆拉扯是最常见的故障诱因，加厚的接口安装位能够承受更大的线缆拉扯力，避免接口松动导致的接触不良问题。在实际选型应用中，这类设备通常部署在生产车间的工位上方、仓储货架的通道节点、物流分拣线的关键点位，安装时需要注意天线部分避开金属遮挡物，底座的安装平面需要保证平整，避免长期受力导致壳体变形，设备的供电与通讯线缆走线需要避开强电线路，减少信号干扰。从建模还原的角度来看，该模型完整还原了设备的外形轮廓、安装孔位、接口位置、天线角度等关键结构尺寸，能够直接用于现场部署的安装模拟、工位布局的干涉检查、系统集成的方案演示，不需要再对设备外形进行二次测绘，能够大幅缩短项目前期的方案设计周期。在结构设计的细节处理上，壳体的分模线设置在底座与上盖的配合接缝处，外观面不会留下明显的分模痕迹，同时也简化了模具的抽芯结构，降低生产制造成本，天线部分的单独分件设计，既方便后续不同增益天线的替换适配，也能够在天线受到外力冲击时，优先损坏可替换的天线部件，保护主机壳体与内部电路，降低运维更换成本。设备整体的重心集中在底座部分，即使采用立式安装在垂直墙面时，也不会因为重心偏移导致安装固定件受力过大，保证长期使用的安装可靠性。
