工业方形光电测距检测传感器结构

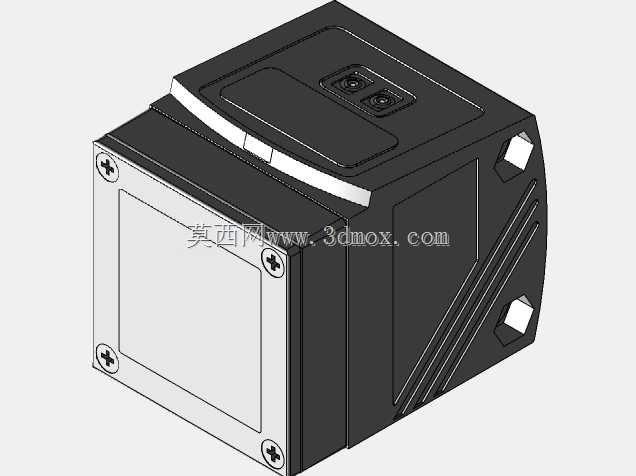

　　在自动化产线的工位定位、物料到位检测、立体仓储的货位高度识别、AGV小车的行进避障场景里，这类方形测距传感元件是应用频次极高的检测部件，不同于细长圆柱型的光电开关，方正的壳体结构在安装适配性上更贴合工业铝型材框架、设备钣金立面的安装需求，不需要额外定制异形转接支架就能完成固定。从结构设计逻辑来看，这款测距元件采用前后分层的壳体布局，前端是光学检测窗口，外围用四颗十字槽固定螺丝将透明防护镜片、密封胶圈与前壳压紧，能有效阻挡车间环境里的切削液飞溅、粉尘侵入，避免光学镜片被污染导致检测精度漂移；中部是核心的光电发射与接收模组安装腔，内部预留了电路板固定柱位，走线从底部的圆柱形出线接头引出，接头处做了阶梯式的卡扣结构，

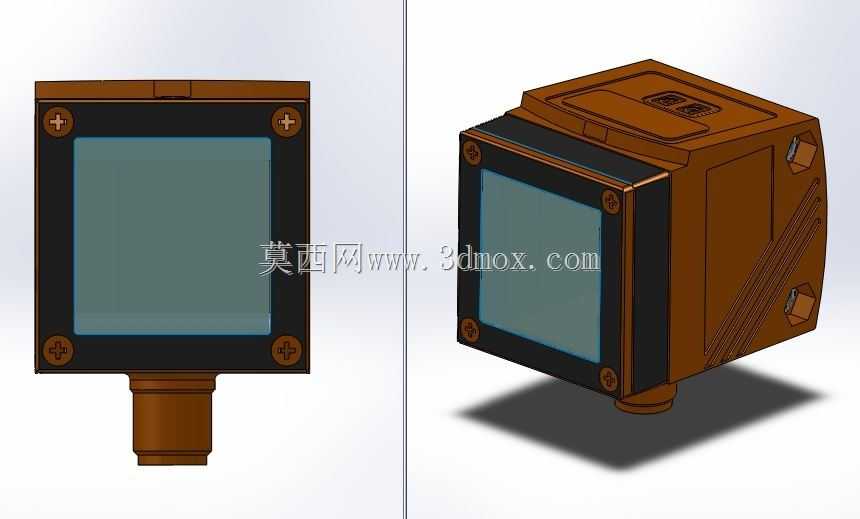

　　配套的防水格兰头可以直接卡入，不需要额外打胶密封就能达到常规工业场景的防护等级。壳体侧面做了细微的防滑筋条，既可以在安装拧动固定螺母时增加摩擦力，也能强化壳体的结构强度，避免安装锁紧时壳体受力开裂。从安装边界来看，这款传感器的整体外形为方正块体，底部出线接头的外径适配常规的M12线缆格兰头，安装时可以选择侧面通孔固定或者背部支架挂载两种方式，前端检测面的突出高度控制在极小范围内，在紧凑的设备工位里不会和运动的物料、机械臂末端执行器发生干涉。实际选型应用时，这类测距传感器的检测距离覆盖常用的中短距检测区间，响应速度匹配产线常规的输送节拍，不需要额外配置信号放大模块就能直接对接PLC的数字量输入端口，

　　外壳的棕色绝缘材质可以规避车间里的弱电磁干扰，避免信号误触发。在建模过程中需要重点关注几个配合尺寸：前端镜片的安装槽深度要和胶圈的压缩量匹配，压缩量控制在胶圈厚度的百分之二十到三十之间，既保证密封性能又不会压裂镜片；底部出线接头的内孔直径要预留线缆的穿线空间，同时要和格兰头的螺纹尺寸精准适配，避免出现安装错位；壳体四角的固定螺丝孔位要做沉头处理，让螺丝安装后不会突出壳体表面，保证安装面的平整度。不同于民用的测距设备，工业级的这类检测元件在结构上优先考虑长期运行的可靠性，所有的棱角都做了小圆弧倒角处理，避免安装过程中划伤操作人员，壳体的壁厚均匀分布，在注塑生产时不会出现缩痕、翘曲等成型缺陷，适合批量生产加工。在不同的应用场景里，

　　这款传感器可以通过调整安装支架的角度，实现对不同高度、不同位置的物料检测，比如在皮带输送线上可以安装在支架侧方检测物料的到位信号，在立体仓库里可以安装在堆垛机上检测货位的距离，在自动化装配工位上可以检测工件的装配到位情况，方正的外形让它在安装时的角度调整更直观，不需要借助复杂的角度校准工具就能快速对准检测位置。
