鹈鹕1620型硬质防水防护安全箱结构

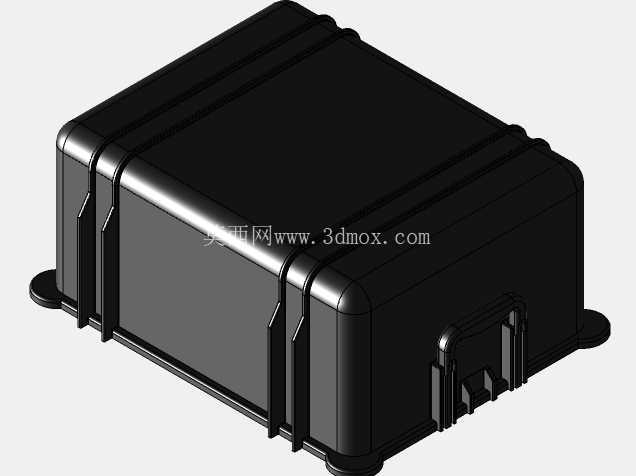

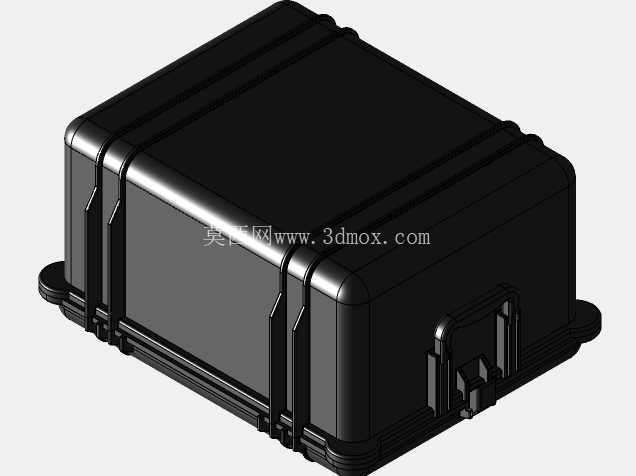

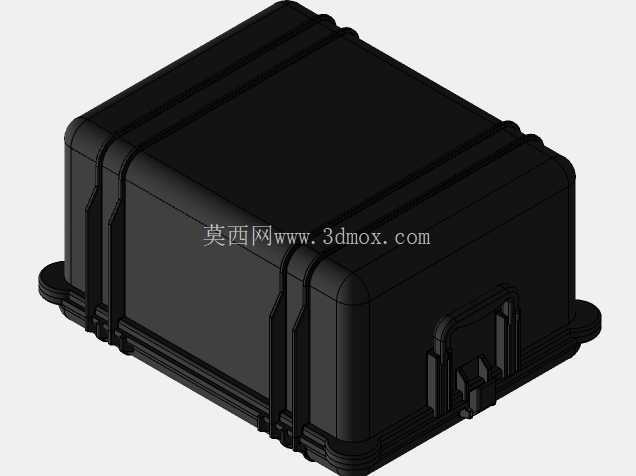

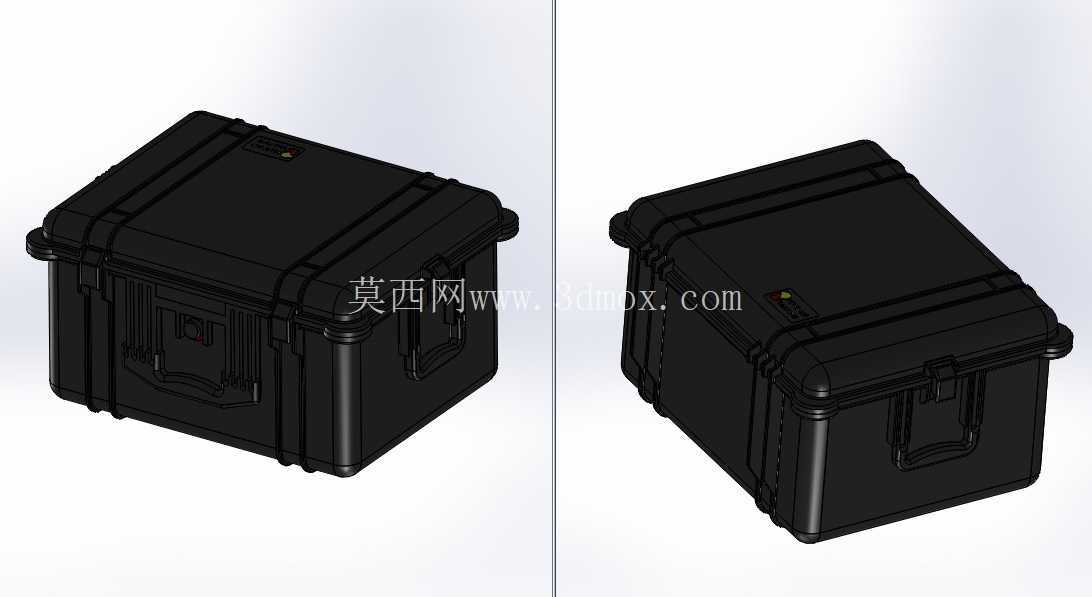

　　这款硬质防护箱体的三维结构，核心围绕户外严苛工况下的精密设备储运需求设计，常见于野外勘探作业、应急救援装备携行、工业检测仪器转运、影视器材外拍防护等场景，用来承载对冲击、浸水、粉尘敏感的高价值设备，避免运输、堆放、户外作业过程中外界因素对内部装载物造成损伤。从结构设计逻辑来看，箱体采用上下盖对合的扣锁式结构，整体为方正带圆角的造型，棱边位置全部做了加厚的加强筋设计，这类设计一方面是为了在堆叠受压时分散应力，避免箱体侧壁受外力挤压发生凹陷变形，另一方面圆角过渡能够消除应力集中点，在箱体从高处跌落时，棱边位置不会因为应力瞬间集中出现开裂。箱体的开合锁扣设置在正面居中位置，锁扣采用带自锁限位的结构，扣合后能够产生足够的压紧力，配合上下盖结合面的一圈密封胶条，实现IP67级别的防水防尘能力，即便短时间浸入水中，或者在暴雨、扬尘环境下放置，箱体内部也不会进水进尘。箱体两侧设置了内凹式的提手结构，提手与箱体侧壁做了一体化的连接加强，提手握持位置做了贴合手型的弧度处理，满载状态下单人携行时不会出现硌手的问题，同时内凹式设计不会额外增加箱体的外部轮廓尺寸，在集装箱、装备柜内堆叠存放时不会因为突出的提手卡住相邻箱体，能够最大化利用储运空间。

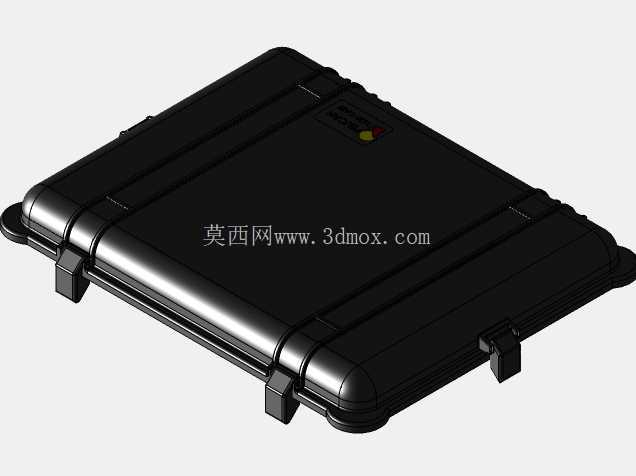

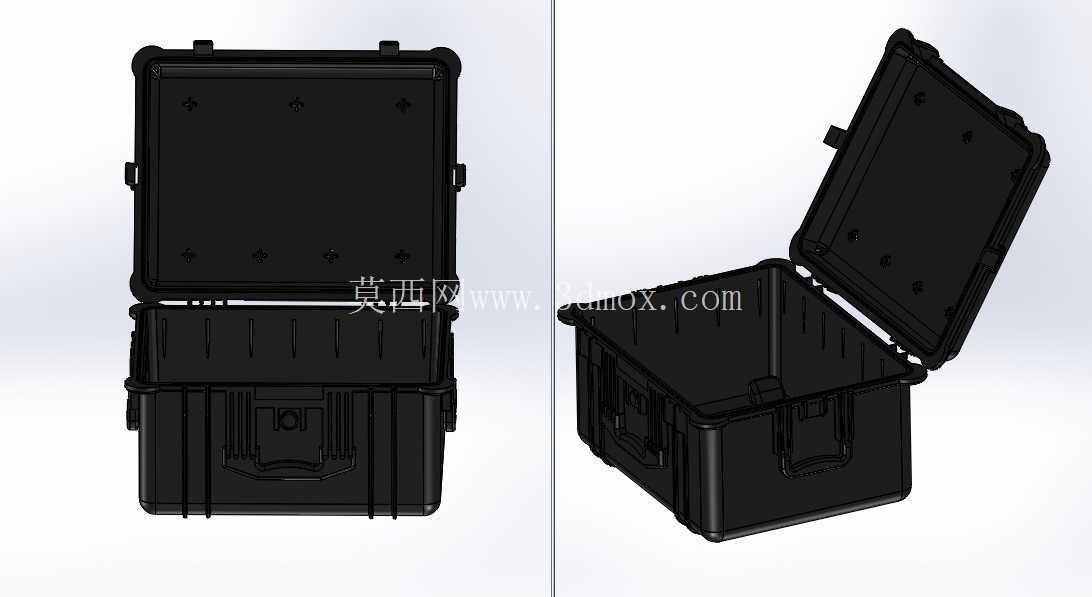

　　箱体的开合铰链设置在背部，铰链采用内嵌式的长轴结构，开合过程中没有外露的突出部件，长期反复开合也不会出现轴销脱落的问题，上下盖的开合角度能够达到180度，完全打开后上盖可以平放在地面上，方便取用内部放置的设备，不会因为开合角度受限导致内部物品拿取不便。箱体的顶部设置了小型的自动气压平衡阀，这个结构的作用是在不同海拔、不同温度环境下，自动平衡箱体内部和外部的气压差，避免因为外界气压降低导致箱体内外压差过大，出现锁扣无法打开、密封胶条被压差顶开失效的问题，这个细节是工业级防护箱和普通民用收纳箱的核心区别之一，很多民用箱体忽略气压平衡设计，在高原或者空运环境下很容易出现开合故障。

　　从安装和尺寸边界来看，这款箱体的外部轮廓为规整的近似立方体，底部没有突出的脚轮或者支脚，六个面都可以作为堆叠接触面，堆叠时相邻箱体之间可以通过侧壁的加强筋卡槽实现限位，多层堆叠时不会出现滑移倾倒的问题；箱体内部预留了充足的规整装载空间，用户可以根据需要装载的设备外形，搭配定制的海绵缓冲衬垫，衬垫可以根据设备轮廓挖取对应的凹槽，将设备牢牢固定在箱体内部，即便运输过程中出现颠簸、跌落，设备也不会在箱体内发生碰撞移位。箱体的壁厚做了梯度设计，锁扣、铰链、提手这些受力位置的壁厚是普通侧壁位置的1.5倍，在保证整体结构强度的前提下尽可能控制箱体自重，避免空箱重量过大增加携行负担。

　　箱体的边角位置做了额外的加厚防撞块设计，跌落时这些边角位置会最先接触地面，加厚的结构能够吸收大部分冲击能量，避免冲击力直接传递到箱体内部的装载物上。在实际选型应用中，这类防护箱需要根据内部装载设备的最大外形尺寸确认箱体的内部可用空间，同时要结合运输场景确认箱体的外部尺寸是否符合携行、堆叠的尺寸要求，比如车载放置时要确认箱体宽度是否适配车载储物格的尺寸，空运托运时要确认箱体尺寸符合航空公司的托运行李尺寸限制。建模过程中需要重点关注密封胶条的压缩量设计，锁扣扣合时胶条的压缩量要控制在合理区间，压缩量过小会导致密封失效，压缩量过大则会导致锁扣扣合力过大，开合操作费力，同时长期使用会加速胶条的老化变形；另外铰链的同轴度也是建模时需要注意的细节，上下盖的铰链轴孔要保证同轴度公差，否则装配后会出现开合卡滞、上下盖错位的问题。
