平板拖车搭载全液压水井钻机结构设计

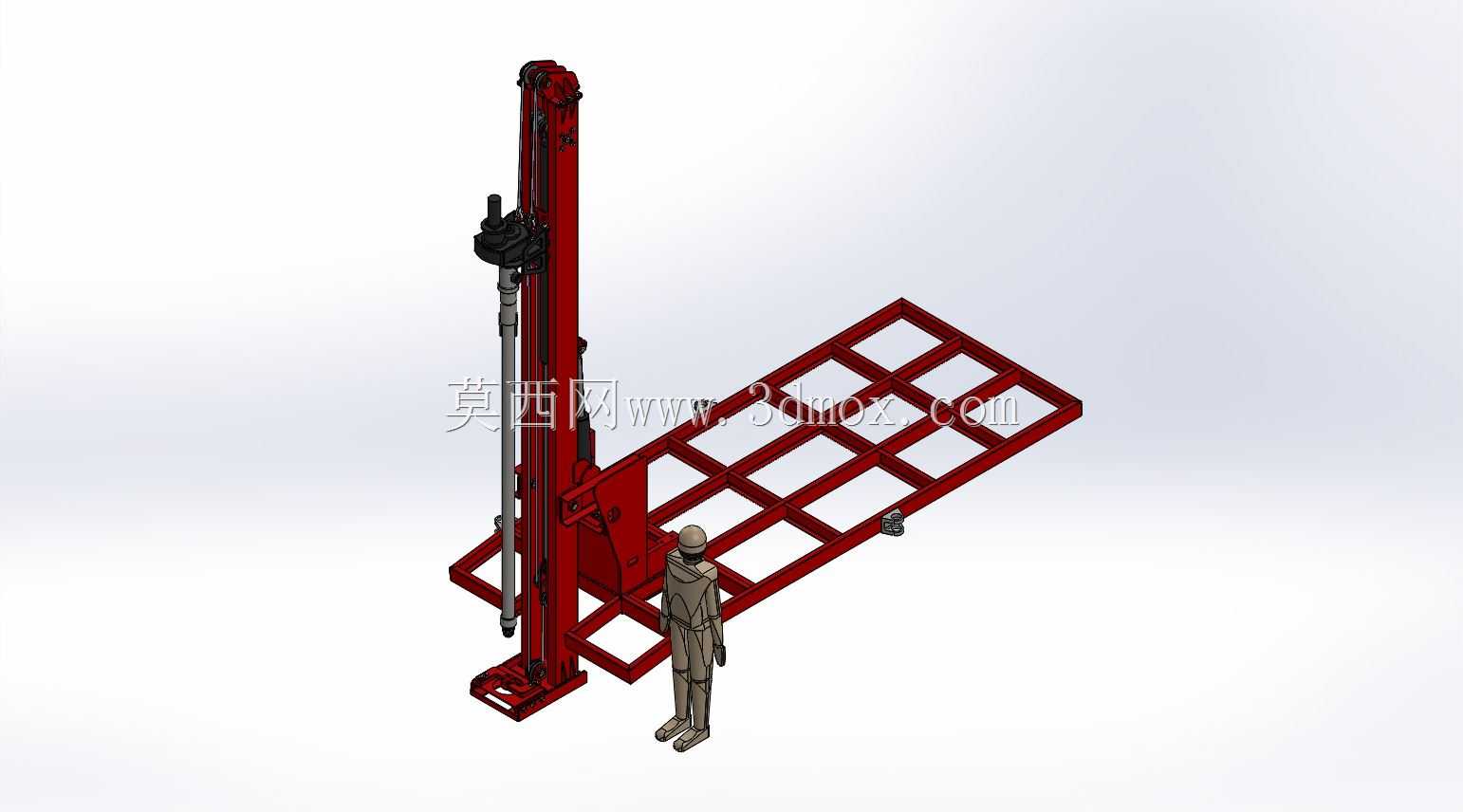

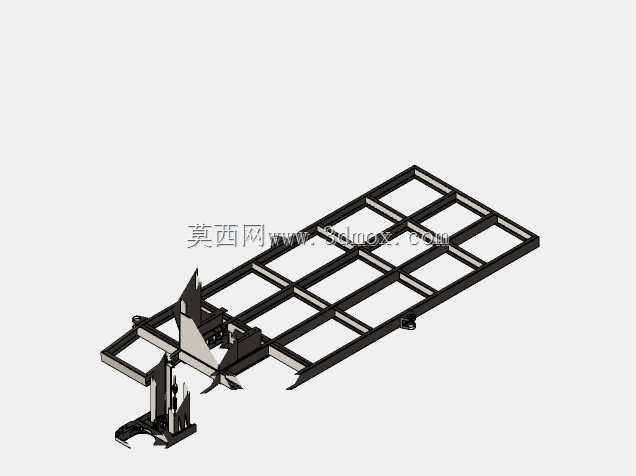

　　这款全液压水井钻机采用平板拖车搭载的集成化布局，核心适配野外分散式取水作业场景，覆盖农村饮水井开凿、农田灌溉井施工、小型工程降水井作业、地质浅层勘探取芯等多类工况，无需额外配置重型转运底盘，可依托常规牵引车辆完成跨区域转场，适配非硬化路面、山地缓坡、田间地头这类大型钻井设备难以抵达的作业点位。从结构设计逻辑来看，整套设备将钻机给进机构、液压动力单元、操作工位全部整合在格栅式平板底座上，底座采用矩形型钢焊接成框架结构，既保证整体承载刚度，又能控制整备重量，避免拖车行驶过程中轴荷超标。钻机的给进桅架采用竖直铰接式安装，作业时通过液压油缸完成桅架的举升定位，运输状态下可将桅架放倒至底座平面内，严格满足公路运输的外廓尺寸边界要求，

　　不会出现超宽、超高的通行限制。桅架上集成的液压动力头可沿导轨完成长行程给进，搭配液压夹持机构，可实现钻杆的自动接卸，减少作业过程中的人工辅助操作量，相比传统机械式水井钻机，作业过程的压力、转速可通过液压系统无级调节，适配不同硬度的岩层、土层钻进需求，遇到卵石层、黏土层这类复杂地质时，可灵活调整钻进参数，避免卡钻、钻具损坏等问题。底座的格栅式框架并非单纯的承载结构，框架预留的安装点位可直接固定液压油箱、泵站、操纵阀组，所有液压管路沿框架型钢内侧排布，既可以避免转场过程中管路被飞石、杂物磕碰损坏，也能让整机重心保持在底座中心区域，保证拖车行驶和钻井作业时的稳定性。桅架底部设置有可伸缩的液压支腿，作业时支腿伸出接触地面，

　　可将整机载荷从拖车轮胎转移至地面，抵消钻进过程中的振动载荷，避免拖车轮胎长期受交变载荷出现损坏，同时支腿的高度可调，可在不平整的作业场地快速调平桅架，保证钻孔的垂直度，避免出现斜孔影响成井质量。从安装边界来看，整套钻机在平板底座上的布局充分考虑了人员操作空间，桅架侧方预留的操作位可容纳1-2名作业人员完成钻杆搬运、阀组操作，底座尾部预留的钻杆堆放区域可放置常用规格的钻杆，减少作业过程中钻杆的二次搬运距离。液压系统的设计采用集中阀组布局，所有操作手柄集中布置在操作侧的防护架旁，作业人员无需大范围移动即可完成所有钻进动作的控制，同时液压管路的接头均采用标准快插结构，后期维护时可快速更换损坏的管路元件，降低野外作业的故障停机时间。

　　桅架的导轨面采用耐磨钢板焊接加工，给进滑架的配合面设置有可调整的耐磨衬板，长期使用出现磨损后可通过调整衬板间隙保证配合精度，无需整体更换导轨结构，降低设备的全生命周期使用成本。设备的动力输入端预留了通用的动力连接接口，既可以搭载柴油发动机作为独立动力源，也可以在有供电条件的区域外接电动机驱动液压泵站，适配不同作业区域的能源供给条件，进一步拓展设备的适用场景。在钻进作业时，全液压系统可提供稳定的给进压力和回转扭矩，配合配套的泥浆泵或空压机，可完成正循环、反循环等不同工艺的钻井作业，成井深度可覆盖浅层民用井到中小型工农业用水井的深度需求，相比固定式钻井设备，拖车搭载的形式让设备的转场成本大幅降低，尤其适合零散分布的小规模钻井作业需求，无需对作业场地进行大面积硬化平整，仅需清理出支腿的支撑点位即可快速开工作业。整套结构的受力点均经过针对性加强，桅架与底座的铰接位置、支腿与底座的连接位置、动力头滑架的受力位置均设置有加强筋板，可承受钻进过程中产生的冲击载荷，避免长期使用出现结构变形。
