M6规格90度弯角黄油嘴接头结构设计

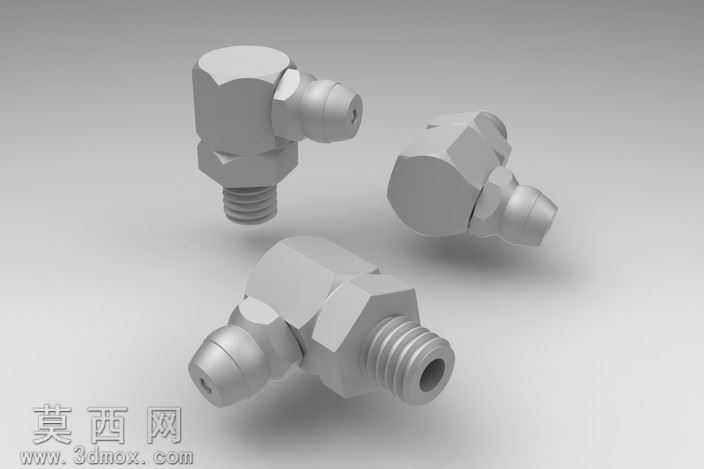

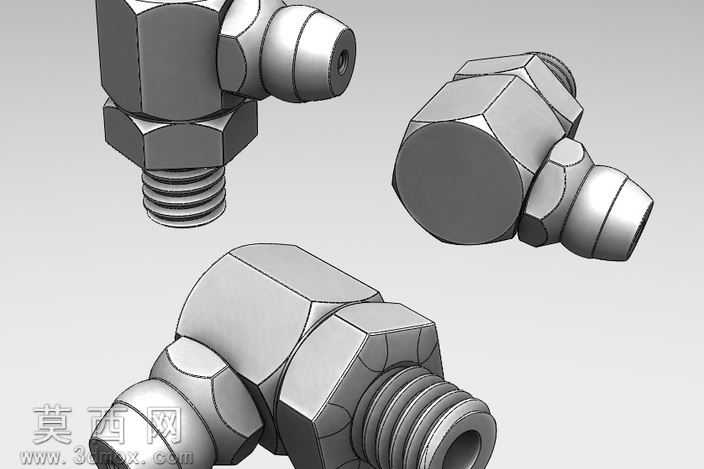

本作品为M6规格90度弯角式黄油嘴三维建模作品，建模过程依托三维参数化设计思路完成，首先对黄油嘴的实际应用场景进行功能拆解，明确其作为润滑系统末端注油接头的核心作用，即实现润滑油脂向机械摩擦副内部的定向输送，同时适配狭窄安装空间的布局需求。建模阶段首先绘制外螺纹的基准轮廓，采用螺旋线扫描方式生成标准M6外螺纹结构，确保螺纹牙型、螺距参数符合通用紧固件标准，保证后续装配的互换性；随后构建90度弯角的主体流道结构，对弯角过渡区域做圆角平滑处理，避免内部流道出现直角死角，保障注油过程中油脂流动顺畅无阻滞。接头端部的注油对接结构采用锥面配合设计，建模时精准控制锥面角度与对接尺寸，匹配标准黄油枪枪头的对接公差，保证注油作业时的密封性能，避免油脂泄漏。主体六角拧动部位按照标准紧固件的对边尺寸建模，预留足够的扳手夹持空间，同时对六角棱边做微小倒角处理，既避免锐边造成的安装划伤，也还原实际五金零件的加工工艺特征。渲染阶段采用哑光金属材质模拟镀锌钢材的表面质感，调整材质的粗糙度与反光参数，还原五金配件经过表面处理后的真实视觉效果，场景采用柔和的漫反射光照，清晰呈现零件的结构轮廓与细节特征，多角度展示不同摆放姿态下的零件形态，直观体现弯角结构的空间布局。整个建模过程严格遵循实际零件的尺寸比例与工艺特征，所有结构均围绕实际安装、使用需求设计，既保证结构的合理性，也还原了量产五金零件的细节特征，可用于润滑系统装配演示、五金配件选型参考等场景。
