矿用带式输送机包胶传动滚筒结构

　　在散料输送系统的动力传递环节，传动滚筒作为核心承载与动力输出部件，其结构合理性直接决定整条输送线的运行稳定性与负载能力，本次呈现的包胶式传动滚筒结构，主要面向矿山井下、露天矿场、散货堆场等重载输送场景，适配块状矿石、原煤、砂石等磨琢性较强的物料输送工况，可有效规避常规光面滚筒在高湿、多尘环境下易出现的输送带打滑、跑偏、表面磨损过快等工程痛点。从实际使用场景来看，这类滚筒通常安装在带式输送机的驱动端，通过与减速电机输出轴的刚性连接，将电机输出的扭矩转化为输送带与滚筒表面之间的摩擦力，带动整条输送带完成物料的长距离转运，在井下综采工作面的顺槽输送线、地面选煤厂的原煤转运线、港口散货堆场的堆取料输送系统中，

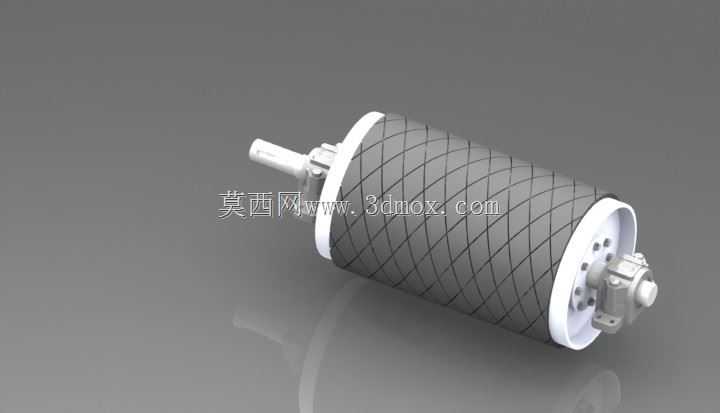

　　这类包胶传动滚筒都是不可替代的核心动力部件，相比普通光面滚筒，其表面的菱形花纹包胶层可将摩擦系数提升40%以上，即使在输送带表面附着煤泥、矿粉的工况下，依然能保持足够的传动摩擦力，避免打滑丢转导致的物料堆积、电机过载等故障。从结构设计思路来看，该滚筒采用了通轴式辐板焊接结构，核心筒身采用厚壁无缝钢管卷制焊接而成，两端通过辐板与接盘焊接后整体加工，保证筒身的圆度与同轴度，避免高速运转时出现径向跳动；筒身表面热铸的菱形花纹橡胶层，一方面通过花纹结构增大摩擦系数，另一方面橡胶材质的缓冲特性可吸收输送带运行过程中的振动，减少硬质物料对滚筒表面的冲击磨损，两端伸出的阶梯轴段分别适配轴承座安装位与驱动端联轴器安装位，

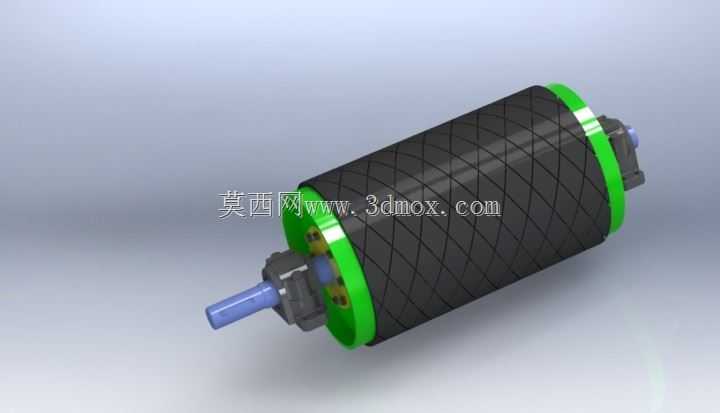

　　轴肩位置设计有对应的密封件安装槽，可配套迷宫式密封结构，阻挡粉尘、水汽进入轴承腔，延长轴承的维护周期。从安装边界与尺寸适配角度来看，该滚筒的轴端伸出长度、轴承位直径、筒身直径与宽度均按照DTII型带式输送机的标准安装尺寸设计，可直接替换同规格的常规光面滚筒，无需对输送机机架、轴承座、驱动架进行额外改造；筒身两端的绿色挡边结构，可对运行中的输送带起到限位作用，当输送带出现小幅跑偏时，挡边可阻挡输送带向滚筒侧端滑移，避免输送带边缘与机架摩擦导致的扯边损伤，相比常规无挡边的滚筒，可降低30%以上的输送带跑偏调整频次。在实际选型匹配过程中，设计人员可根据输送线的带宽、额定运量、输送倾角调整筒身的长度与直径参数，当输送倾角超过18度时，

　　还可将菱形花纹包胶替换为人字形花纹包胶，进一步提升防滑排水能力，适配大倾角向上输送的工况；滚筒内部的轴系采用调心滚子轴承配套设计，可承受较大的径向载荷与少量的轴向窜动，适配长距离输送线中输送带张力波动较大的工况，即使在重载启动、物料偏载的情况下，轴承依然能保持稳定运转，不会出现过早点蚀失效的问题。从结构细节来看，该滚筒的包胶层与金属筒身之间采用热硫化粘接工艺，粘接强度远高于冷粘包胶，在长期运行过程中不会出现包胶层脱层、翘边的问题，包胶层表面的菱形沟槽可在运行过程中排出输送带与滚筒之间的积水、浮尘，避免水膜导致的摩擦系数下降，在露天矿区降雨天气或者井下洒水降尘的工况下，依然能保持稳定的传动效率；两端的接盘与轴之间采用过盈配合加平键连接的方式，可传递大扭矩工况下的载荷，避免轴与接盘之间出现相对转动导致的磨损。在设备维护层面，该结构的滚筒在安装时只需保证两端轴承座的同轴度误差控制在0.2mm以内，即可保证滚筒的平稳运转，日常巡检过程中只需定期检查包胶层的磨损情况、轴承座的温升与密封状态，无需频繁拆解维护，相比传统的光面滚筒加外置防滑条的改造方案，整体结构更紧凑，运行可靠性更高，可有效降低输送线的停机维护时间，提升散料输送系统的整体作业效率。
