沉头十字槽螺钉螺栓写实三维设计作品

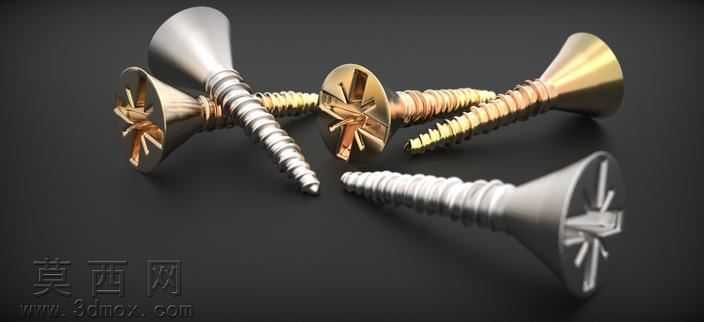

本作品为沉头十字槽类螺钉与螺栓的写实三维设计成果，建模阶段首先基于通用紧固件的标准尺寸参数搭建基础轮廓，先绘制不同规格螺钉的沉头头部截面轮廓，通过旋转建模生成头部基体，再针对十字槽结构绘制精准的槽型截面，采用拉伸切除的方式完成槽位加工，保证槽位的深度、宽度与实际工业标准一致。螺杆部分先绘制螺纹牙型的截面轮廓，通过螺旋扫描命令生成连续的三角螺纹结构，针对不同长度、不同牙距的螺钉分别调整螺旋线的螺距参数与扫描路径，确保螺纹的牙型角、牙距完全符合通用紧固件的生产规范，同时对螺杆末端的锥面收尾做平滑过渡处理，还原真实自攻螺钉与机螺钉的末端结构特征。材质与渲染阶段，分别制作了两种金属材质效果，其一为亮面不锈钢材质，调整金属度参数至最高值，设置较低的粗糙度数值，添加细微的金属表面划痕纹理贴图，模拟不锈钢螺钉经过抛光处理后的冷冽金属质感；其二为镀彩锌金色金属材质，调整基础色为暖金色调，添加轻微的彩虹色镀膜反射层，还原镀锌五金件的表面镀层效果。场景搭建采用深灰色哑光背景板，设置多组区域光从不同角度打光，主光源从侧上方照射突出螺钉头部的轮廓与金属反光，辅光源补亮螺纹部分的暗部细节，添加柔和的环境闭塞效果增强结构的立体感，最终渲染出的作品清晰展现了沉头螺钉的头部锥面结构、十字槽的开槽细节、连续螺纹的牙型起伏，不同材质的金属反光效果真实自然，既可以作为工业产品展示的可视化素材，也可用于机械装配场景的配套零件调用，建模过程中严格遵循紧固件的尺寸规范，所有结构特征均参考实物测绘参数制作，未添加冗余的装饰性结构，保证模型的工业实用性与写实表现效果。
