带沥水卡位的壁挂式塑料肥皂承托结构

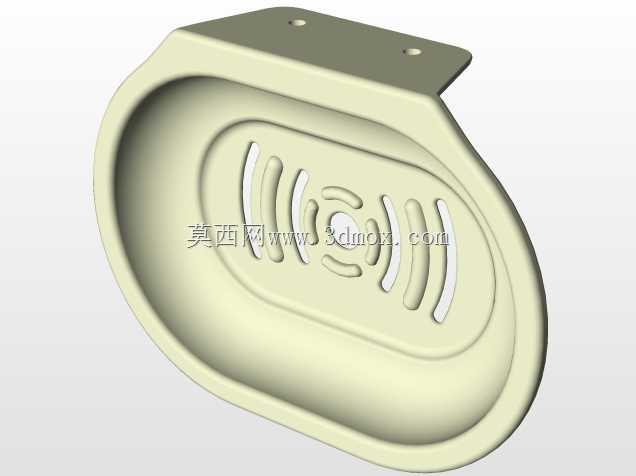

　　日常卫浴场景里，肥皂承托件是极易被忽略但直接影响使用体验的小构件，这款壁挂式肥皂盒的结构设计，完全围绕卫浴潮湿环境的实际使用痛点展开。首先从安装边界来看，整体采用椭圆贴合式壁挂基底，背部贴合墙面的安装面做了微弧处理，适配普通家装瓷砖、玻璃淋浴房壁面的平整安装需求，安装时不需要在墙面开深孔，仅用常规免钉胶或者小型无痕贴即可完成固定，整体外轮廓最大宽度控制在120mm左右，纵向高度85mm，突出墙面的厚度不超过35mm，不会占用淋浴区过多通行空间，哪怕是小户型卫生间的窄边墙面也能找到合适的安装位置。

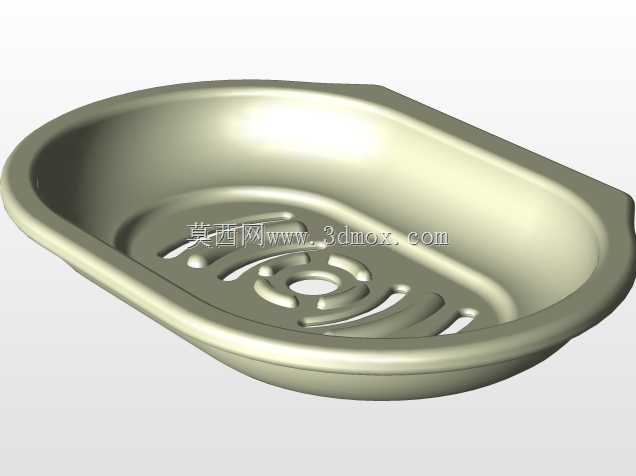

　　结构功能上，承托皂体的腔体做了内凹式弧度设计，刚好匹配常规市售块状香皂、洗衣皂的外形轮廓，不会出现皂体轻易滑落的问题；腔体底部设置了三道平行的沥水导流槽，槽宽2mm，槽底向腔体前侧做了1.5度的倾斜角度，使用后皂体表面残留的积水会顺着导流槽直接流向盒体前端的滴水缺口，不会在盒底积留泡发皂体，也避免了长期积水滋生霉斑的问题。盒体侧边做了一圈高度8mm的围边，围边顶部做了R2的圆角过渡，既可以阻挡皂体侧滑，也不会因为棱角过于尖锐在拿取皂体时刮碰手部。

　　设计思路上没有采用多余的装饰性结构，整体一体成型的结构逻辑适配注塑加工工艺，壁厚均匀控制在2.2mm，没有出现壁厚突变的位置，能有效降低注塑生产时的缩痕、翘曲风险，脱模斜度统一取1.2度，不需要复杂的抽芯滑块结构就能完成量产，生产端的工艺适配性很强。和普通平放式皂盒不同，这款壁挂结构的设计完全避开了台面占用问题，对于淋浴区没有多余置物台面的场景尤其适用，安装高度可以根据家庭成员的身高灵活调整，拿取皂体时不需要弯腰，使用动线更顺畅。

　　实际使用场景中，除了家庭卫浴间，也可以适配公共浴室、员工宿舍洗漱区、酒店卫生间等多种场景，结构没有易损的活动部件，长期处于潮湿环境下也不会出现结构失效问题。承托腔体的内部尺寸做了通用化设计，不管是100g规格的洁面香皂，还是200g规格的洗衣皂，都能稳定放置，不会因为皂体尺寸差异出现放不稳或者卡滞的问题。盒体表面没有做多余的凹凸纹理，日常清洁时只需要用抹布一擦即可完成清理，不会在纹理缝隙里残留皂垢，维护成本极低。

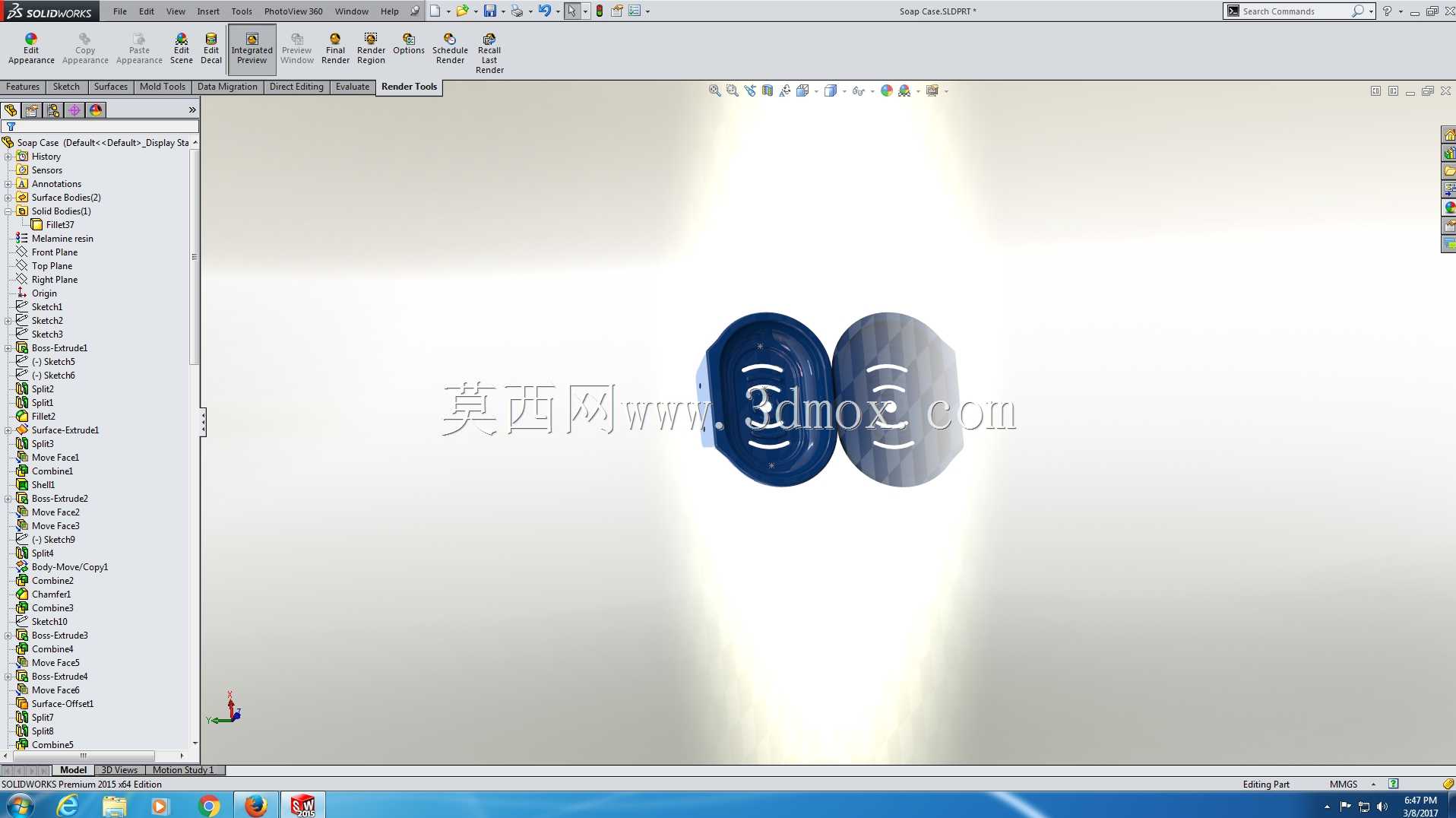

　　从结构建模的角度来看，这款产品的曲面过渡全部采用G1连续处理，壁挂面和围边、沥水槽的衔接位置没有尖锐的几何突变，做有限元受力分析时，整体承重可以达到5kg以上，哪怕放置重物也不会出现壁挂脱落或者盒体断裂的问题，完全满足日常使用的强度要求。和市面上常见的镂空沥水皂盒相比，这款的导流槽设计不会让滴水直接顺着墙面流下去留下水渍，所有沥出的水都会从前端缺口滴落到下方的淋浴区地面，不会污染安装墙面，减少了日常清洁的工作量。
