多卡位悬挂式CRFT管线吊架结构设计

　　在民用建筑机电安装、工业厂区管线排布、轻型物料临时挂装等场景中，这类多卡位吊架的应用覆盖度极高，不同于常规单点吊具仅能承载单根管线或单组物件的局限，该吊架采用单主钩挂载、多组下置卡位的结构形式，可在单组挂点下同时完成多组平行管线、多件轻型挂装件的排布固定，能有效减少顶面或承载梁上的吊点开孔数量，降低安装作业对建筑基体结构的破坏，同时压缩多组管线并排布设时的横向占用空间，让管线排布更紧凑规整，减少后期运维时的管线梳理难度。

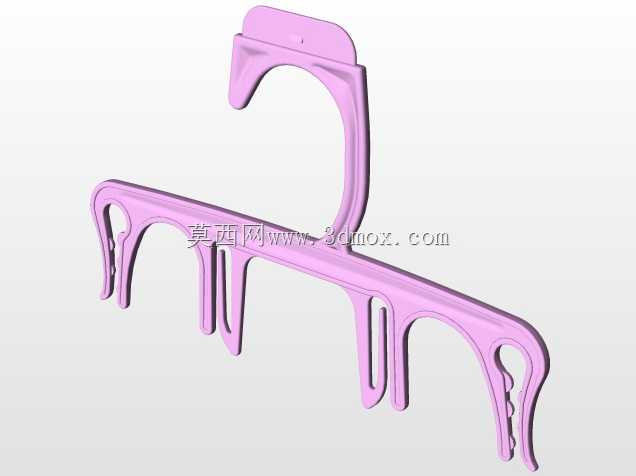

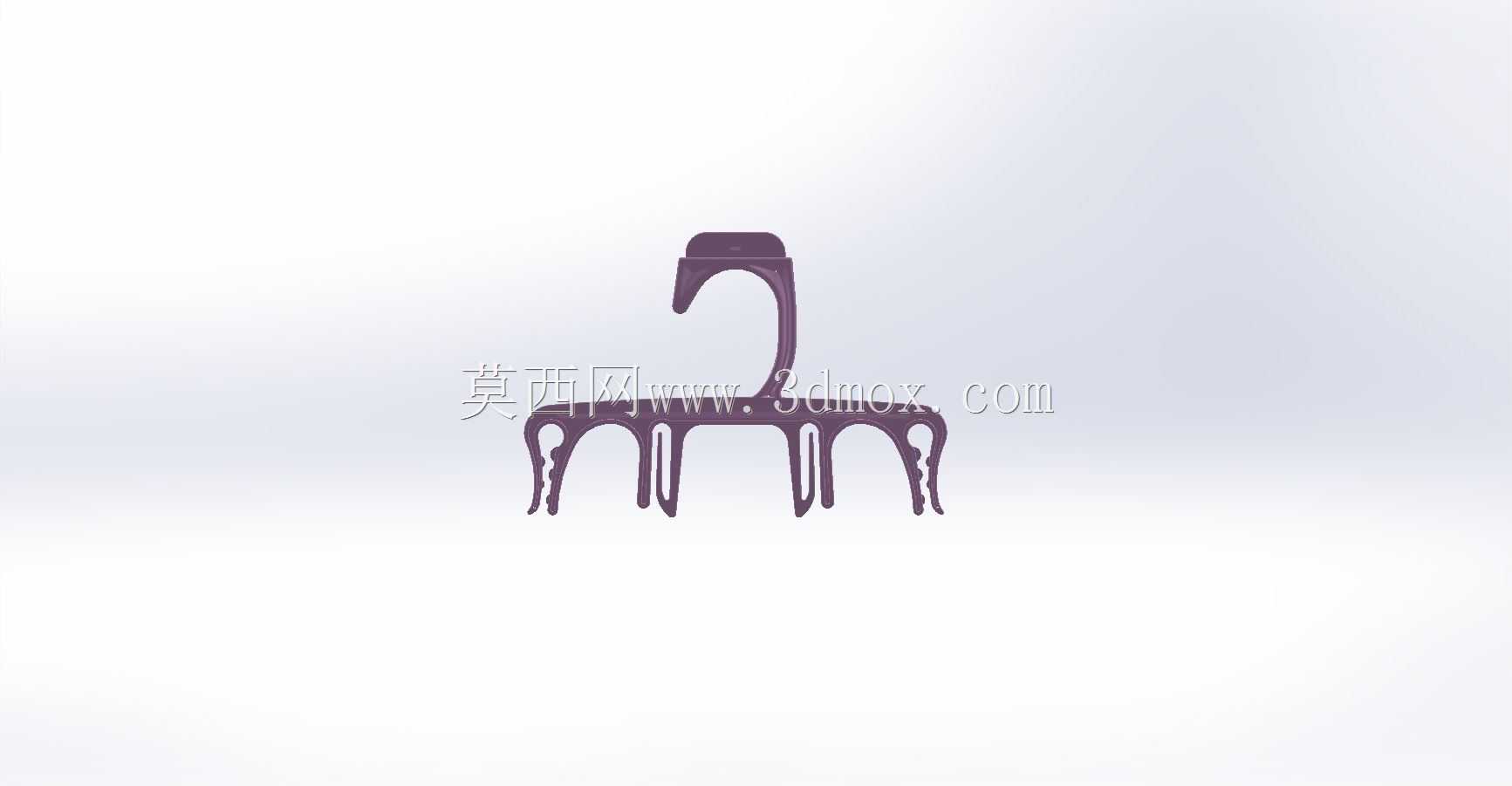

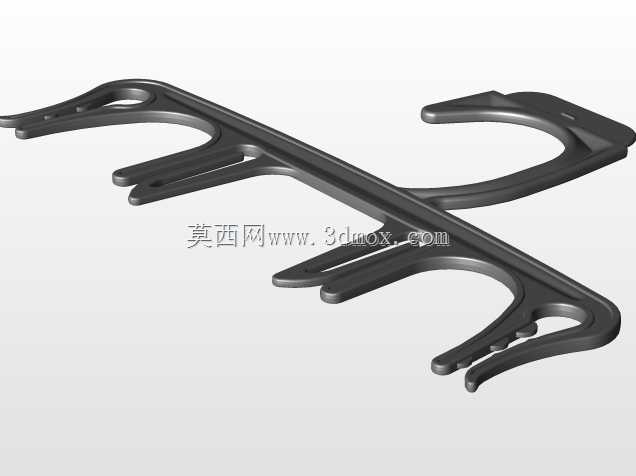

　　从实际使用的功能逻辑来看，吊架上部的主挂钩为大弧度开口设计，挂装时可直接卡入预设的挂装横杆、预埋吊筋或承载梁翼缘上，无需额外配置螺栓锁件即可完成初步定位，挂装操作单人即可完成，能大幅提升高空管线安装的作业效率；下部的多组卡位采用等间距排布的分叉式结构，每个卡位的开口尺寸经过适配设计，可卡入对应外径的圆形管线、条形型材或轻型挂装件，卡位内侧做了微收边处理，卡入后的构件在无外力强拉的情况下不会从卡位中滑脱，同时每个卡位之间保留了足够的间隙，避免多根管线贴靠导致的散热不畅、检修无法单独拆卸的问题。

　　设计阶段首先需要明确挂装场景的承载边界，主挂钩的截面厚度根据额定承载需求做了等强度校核，挂钩弯折处做了圆弧过渡处理，避免直角弯折带来的应力集中问题，防止长期承重下弯折处出现疲劳裂纹；下部的分叉卡位与主挂钩为一体化成型结构，不存在拼接焊缝或连接紧固件，避免了连接部位松动失效的风险，整体结构的受力路径从下部每个卡位的承载点直接传导至主挂钩的弯折承载段，再传递到上部挂装基体，力流路径短且无多余传力环节，结构承载效率更高。

　　安装边界方面，主挂钩的开口宽度适配常规施工现场通用的挂装横杆直径与吊筋规格，无需针对该吊架单独定制配套挂装构件，可直接适配现有工地常用的吊装辅材；下部每个卡位的开口深度经过测算，既保证卡入构件后有足够的包裹长度防止滑脱，又不会因为开口过深导致管线卡入或拆卸时需要过度掰动卡位造成结构变形；整体结构的横向总宽度根据常规多管并排布设的间距要求设定，安装后相邻吊架之间的布设间距可根据管线总重量调整，单组吊架的垂直高度控制在合理范围内，不会因为吊架本身高度过大占用过多的竖向安装空间，适配层高有限的吊顶内管线布设场景。

　　在细节处理上，吊架所有外露边缘都做了倒圆角处理，没有尖锐毛刺，安装作业时不会划伤施工人员手部，也不会刮破管线外层的绝缘护套或防护层；卡位的开口角度做了微扩口引导设计，管线卡入时可顺着扩口斜面滑入卡位内部，降低对位卡装的操作难度；主挂钩的末端做了微上翘处理，挂装到横杆上后，即使受到一定的横向晃动冲击力，挂钩也不会从横杆上意外滑脱，提升挂装状态的结构稳定性。针对不同的使用场景，该吊架的卡位数量可根据实际挂装需求调整，在保证主挂钩承载能力足够的前提下，可灵活增减下部卡位的数量，适配不同数量管线的并行挂装需求，无需重新开模制作整体结构，具备较好的场景适配性。
