柴油Racor2040SM燃油滤清器滤芯结构

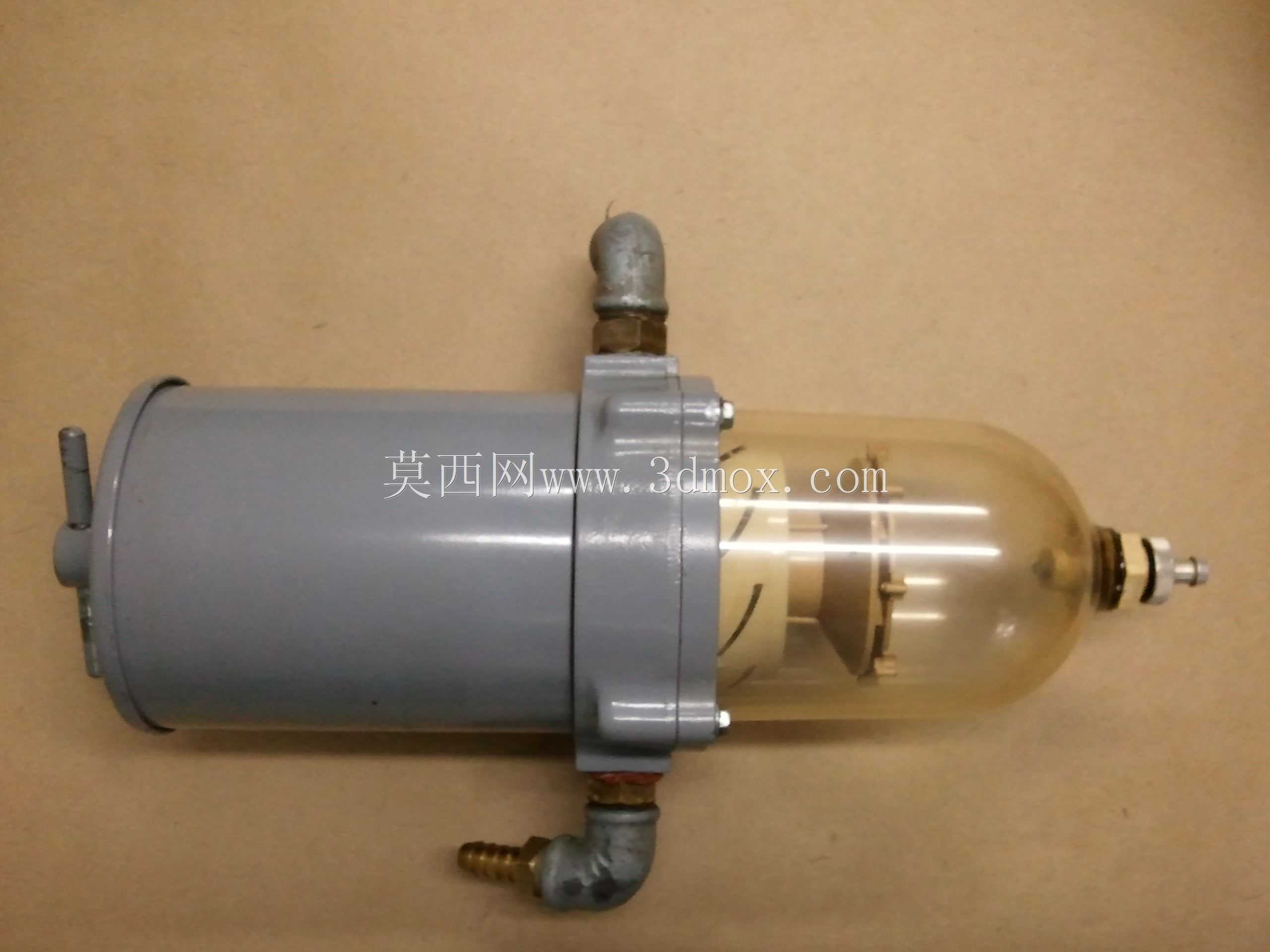

　　在柴油动力设备的燃油供给系统中，燃油清洁度直接决定了喷油嘴、高压油泵等精密偶件的使用寿命，这款Racor2040SM型燃油滤清器滤芯总成，是针对中小功率柴油发动机燃油预处理场景设计的核心过滤部件，常见于商用车辆、工程机械、船用柴油机组、农用柴油动力设备的燃油管路中，布置在燃油箱与高压输油泵之间的低压油路段，承担燃油杂质过滤与油水分离的双重功能。从实际使用场景来看，柴油在储运、加注过程中不可避免会混入固体杂质与游离水分，固体颗粒会造成精密偶件的磨粒磨损，水分则会引发喷油嘴锈蚀、燃烧工况恶化，甚至在低温环境下形成冰堵造成油路断供，这款滤清器的结构设计正是围绕这两类核心污染物的去除展开。整体结构采用上下分段式壳体设计，

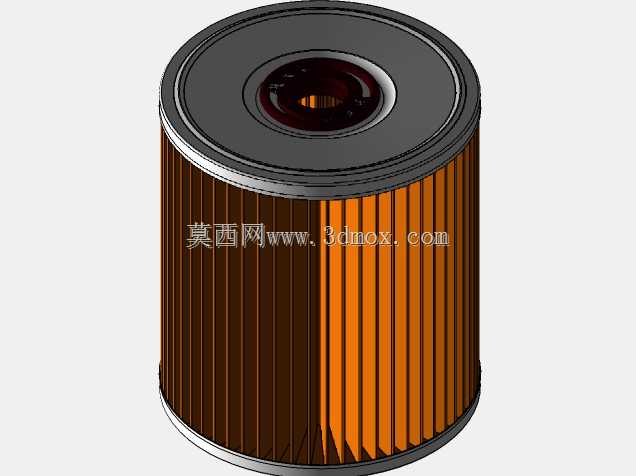

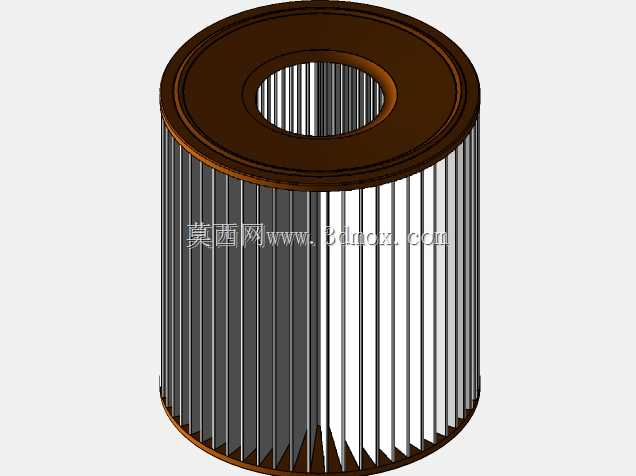

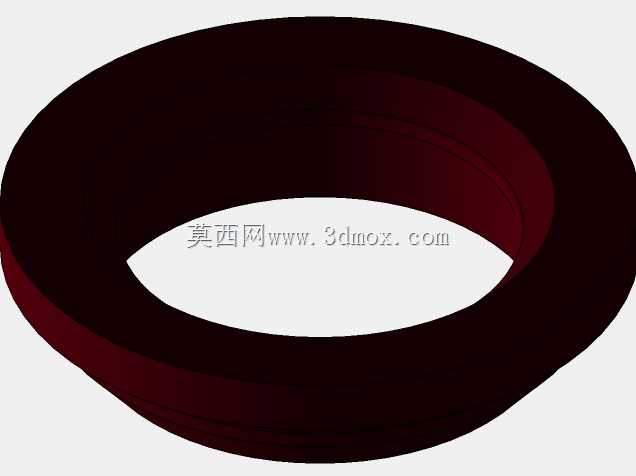

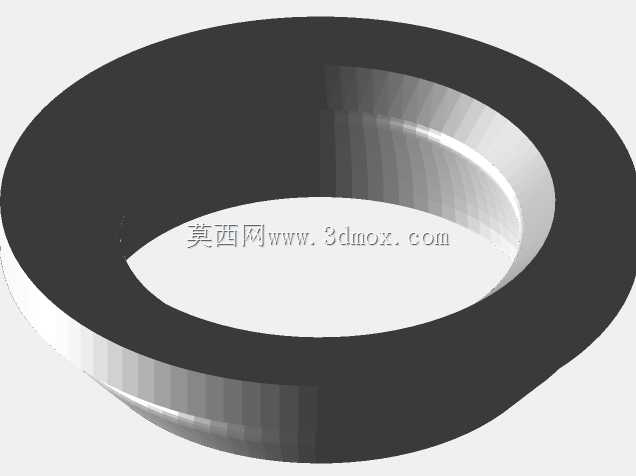

　　上半段为金属材质的滤座与滤筒外壳，下半段为透明聚碳酸酯材质的集水杯，这种设计一方面利用金属壳体的结构强度承受油路压力与安装载荷，另一方面透明集水杯可以让运维人员直接观察内部积水高度与杂质沉积情况，无需拆解即可判断是否需要排水或更换滤芯，大幅降低日常巡检的操作难度。滤座部分集成了两个直角式管路接头，分别对应燃油的进口与出口，接头采用宝塔式结构适配橡胶燃油软管的安装，接头的安装位置沿壳体径向对称布置，进出油流向为侧进侧出，安装时需要注意管路方向与燃油流向标识匹配，避免接反造成过滤失效。滤筒内部的滤芯采用旋装式固定结构，密封面通过端面橡胶圈实现压紧密封，过滤介质为复合过滤材质，针对柴油中的10微米以上固体颗粒过滤效率可达95%以上，

　　同时具备疏水特性，燃油穿过滤芯时，游离状态的水分会在介质表面聚结形成大直径水滴，在重力作用下沉降到下方的集水杯中，实现油水分离的效果。集水杯底部设置了放水阀结构，当杯内积水达到观察窗的警戒刻度时，可通过底部阀门手动排出积水，无需拆解整个滤清器。从安装边界来看，这款滤清器整体为圆柱式布局，主体外径约110mm，总长度含接头约280mm，安装时需要预留足够的径向操作空间用于滤芯更换，底部需要预留至少50mm的空间用于放水操作，进出油接头的通径为10mm，适配内径10mm的低压燃油软管，安装固定可通过滤座上的两个安装孔采用螺栓固定在车架或发动机舱的支架上，固定位置需要避开高温热源与运动部件，同时尽量布置在便于观察和操作的位置。

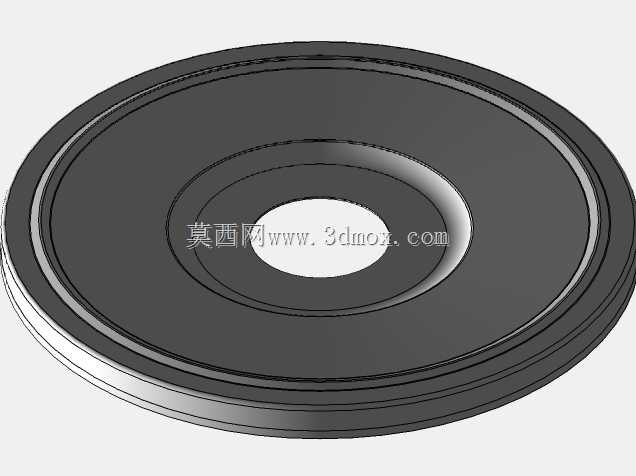

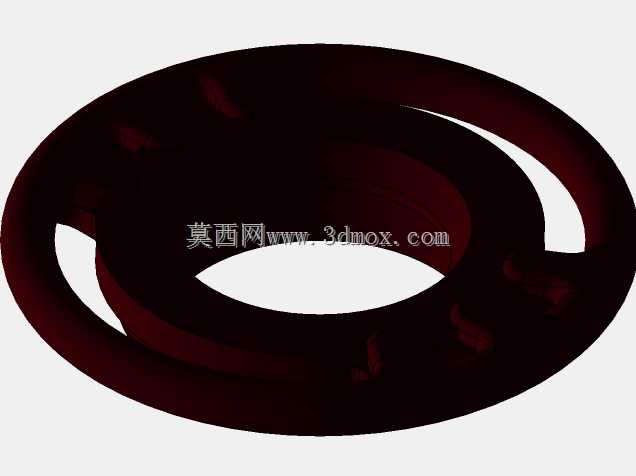

　　在设计建模过程中，需要重点关注几个配合尺寸的精度：一是滤座与滤芯的密封端面平面度，直接影响密封可靠性，若平面度超差会造成燃油内漏，未经过滤的燃油直接进入下游油路；二是透明集水杯与金属壳体的连接螺纹配合，需要兼顾密封性能与装配便利性，螺纹处通常搭配O型圈实现径向密封，建模时需要预留密封件的压缩量；三是进出油接头的安装角度，需要匹配实际整车或设备的管路走向，避免安装后出现软管弯折造成油路阻力过大。从实际选型适配角度，这款滤清器的额定流量适配100-200马力区间的柴油发动机，工作压力范围为0.2-0.6MPa，适配的柴油温度范围为-40℃到80℃，可以满足大部分常规工况下的柴油燃油预处理需求，在低温环境使用时，还可以选装带电加热的集水杯组件，防止滤芯内部结蜡堵塞。结构设计上充分考虑了运维便利性，滤芯更换时仅需旋下旧滤芯，清洁密封端面后在新滤芯密封圈表面涂抹少量清洁柴油，旋装到位即可完成更换，无需专用工具，日常维护的操作门槛较低。透明集水杯的材质经过耐油改性处理，长期接触柴油不会出现开裂、透明度下降的问题，同时具备一定的抗冲击性能，可以应对车辆行驶过程中的振动与碎石飞溅冲击。在三维建模过程中，需要还原内部滤芯的支撑结构、集水杯内部的导流结构，这些结构虽然不直接参与过滤，但会影响内部燃油的流场分布，合理的导流设计可以避免燃油在集水杯内部形成紊流，减少已沉降水分被重新卷起带入下游的概率，提升油水分离的实际效果。
