工业过滤用格栅式滤笼支撑结构设计

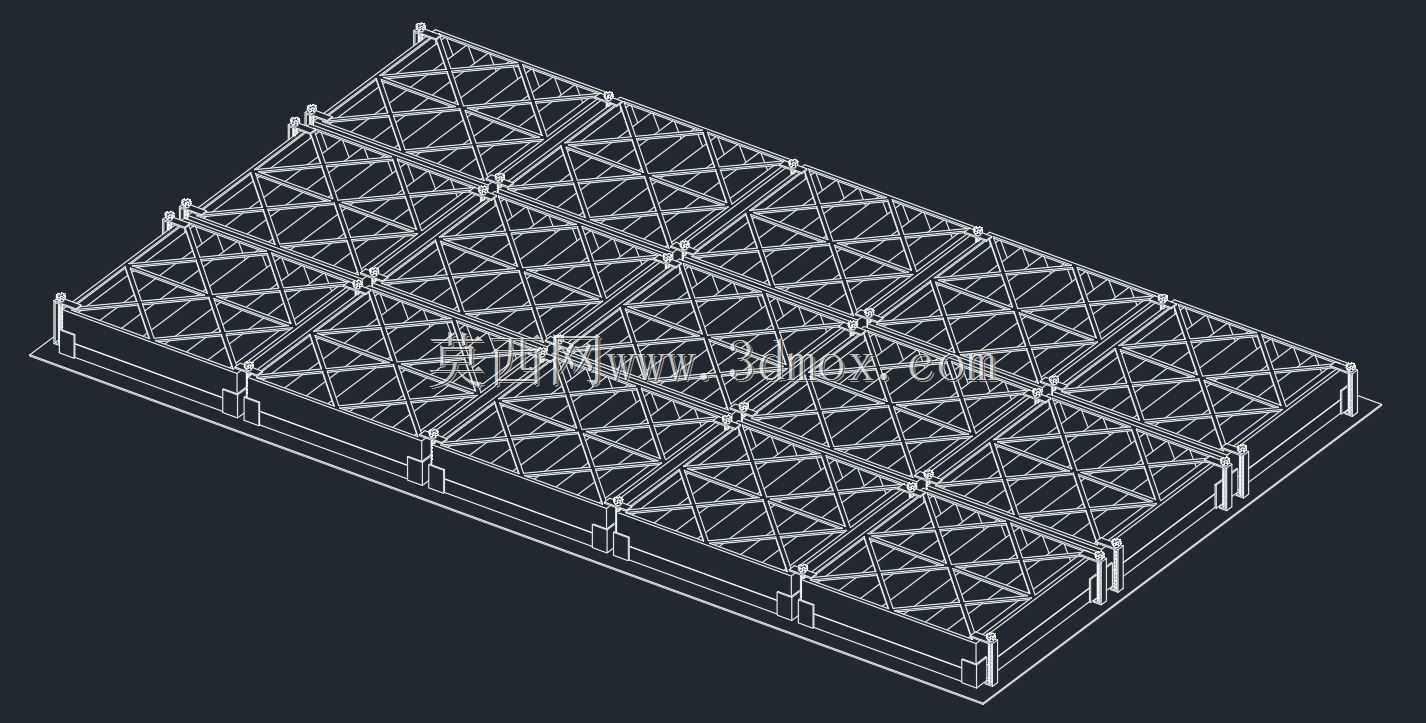

　　在工业流体净化、车间送风除尘、工艺介质除杂等场景中，过滤单元的内部支撑结构直接决定滤材的使用寿命与过滤工况的稳定性，本次呈现的格栅式滤笼结构，正是针对大流量平铺式过滤场景开发的核心支撑构件。不同于常规筒状滤笼的圆周支撑逻辑，该结构采用矩形平铺框架作为承载基础，整体采用等边角钢作为主承力梁，沿长度方向均匀布置五道纵向主龙骨，横向则按照滤材的允许挠度间隔设置次梁，所有梁体之间采用三角斜撑形成空间桁架结构，从三维线框模型中可以清晰看到，每个网格单元均为等腰三角形排布，这种结构形式能够在最小耗材用量的前提下，将滤材承受的流体均布载荷快速传递到周边的箱体安装边框上，避免滤材在高压差工况下出现塌陷、撕裂问题。

　　从安装边界来看，该滤笼整体为矩形平板结构，四周设置有带安装孔的外翻边，能够直接嵌入过滤器箱体的内部卡槽，通过压条或者螺栓实现周边固定，不需要额外设置中间支撑柱，能够最大化过滤通流面积，降低结构本身对流体的阻力损失。设计过程中优先考虑了滤材更换的便捷性，整个滤笼为一体化焊接成型结构，表面没有突出的尖锐棱角，避免安装更换滤材时划破滤层，同时所有杆件的排布间距经过反复校核，既保证支撑刚度，又不会因为杆件过密遮挡通流截面。在实际工况应用中，这类滤笼通常作为初效或者中效过滤段的内部支撑，上方铺设对应精度的过滤棉、滤网或者滤板，可应用于涂装车间送风系统、工业除尘设备进风段、循环水旁滤装置等场景，能够承受正向送风或者反向反吹的双向载荷，三角桁架的结构形式让整体抗变形能力远高于普通的平板网格支撑，即使在频繁反吹清灰的工况下，也不会出现杆件开焊、框架变形的问题。

　　结构设计阶段充分考虑了加工工艺性，所有杆件均采用标准型材下料，不需要定制异形截面材料，焊接节点全部位于杆件交汇点，焊缝位置避开流体直接冲刷的区域，减少焊缝腐蚀的风险。从尺寸适配性来看，该滤笼的长宽尺寸可以根据箱体的内部净空进行同比例缩放，斜撑的角度始终保持45度，保证不同尺寸规格下的结构刚度一致性，安装时只需要将滤笼整体落入箱体的支撑台阶，周边采用密封胶条压紧即可完成装配，不需要现场进行二次加工调整。不同于带独立保持架的单体滤芯结构，这种大面积平铺式滤笼更适合大风量、低过滤精度要求的前置过滤环节，能够在较低的制造成本下实现大流量过滤的支撑需求，结构本身的镂空率超过85%，对流体的阻力影响可以控制在5Pa以内，不会额外增加风机或者泵组的运行能耗。日常维护过程中，只需要掀开上方压条就可以更换滤材，滤笼本身可以长期重复使用，表面经过除锈镀锌处理后，能够适应高湿度、含轻微腐蚀性介质的工况环境，结构杆件的截面尺寸经过载荷验算，在额定2000Pa的压差下，最大挠度不超过跨度的1/500，完全满足工业过滤场景的结构刚度要求，不会因为滤笼变形导致滤材与支撑之间出现缝隙，造成未过滤流体短路的问题。
