塔拉德罗手动操作手钻结构设计

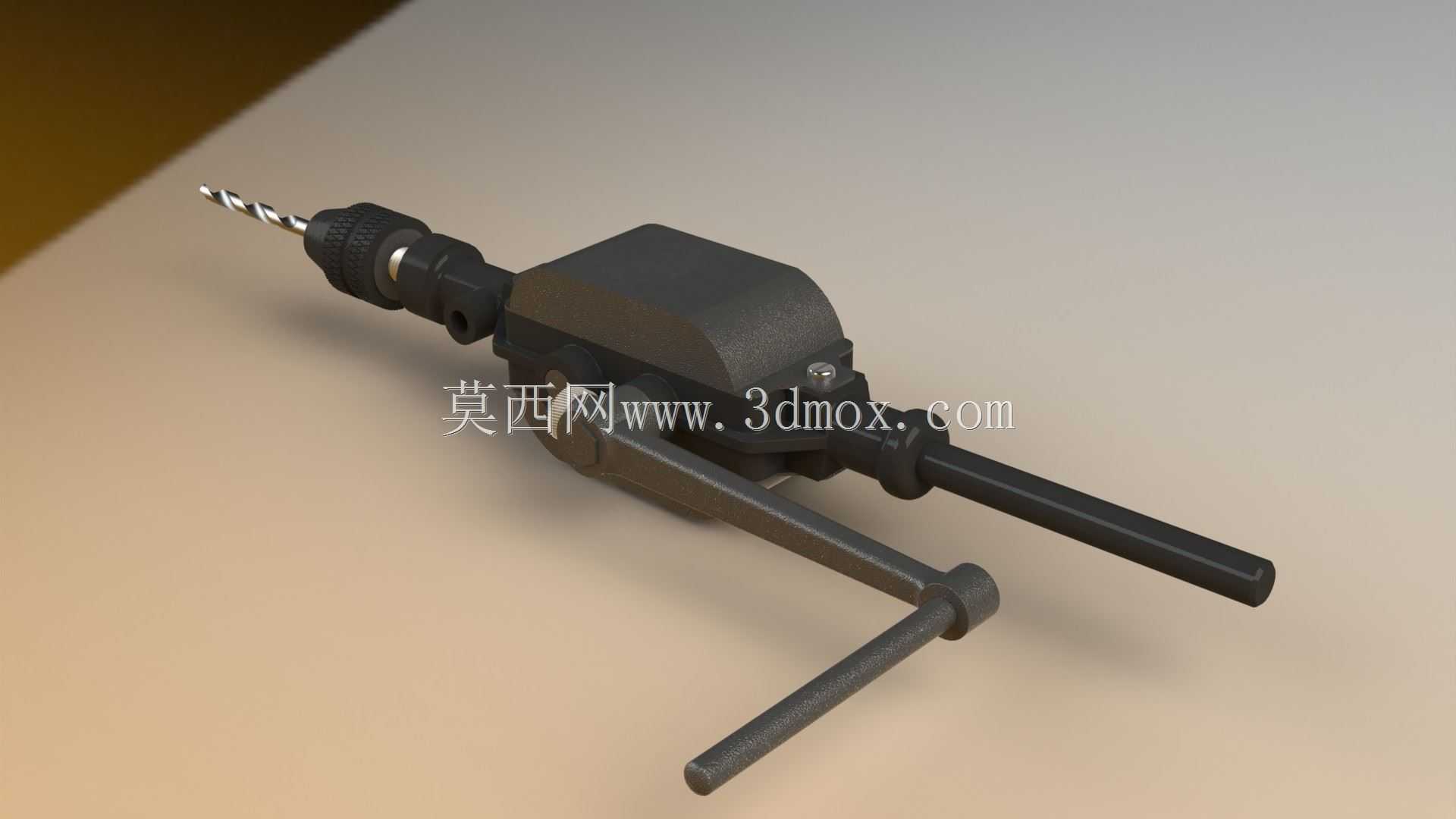

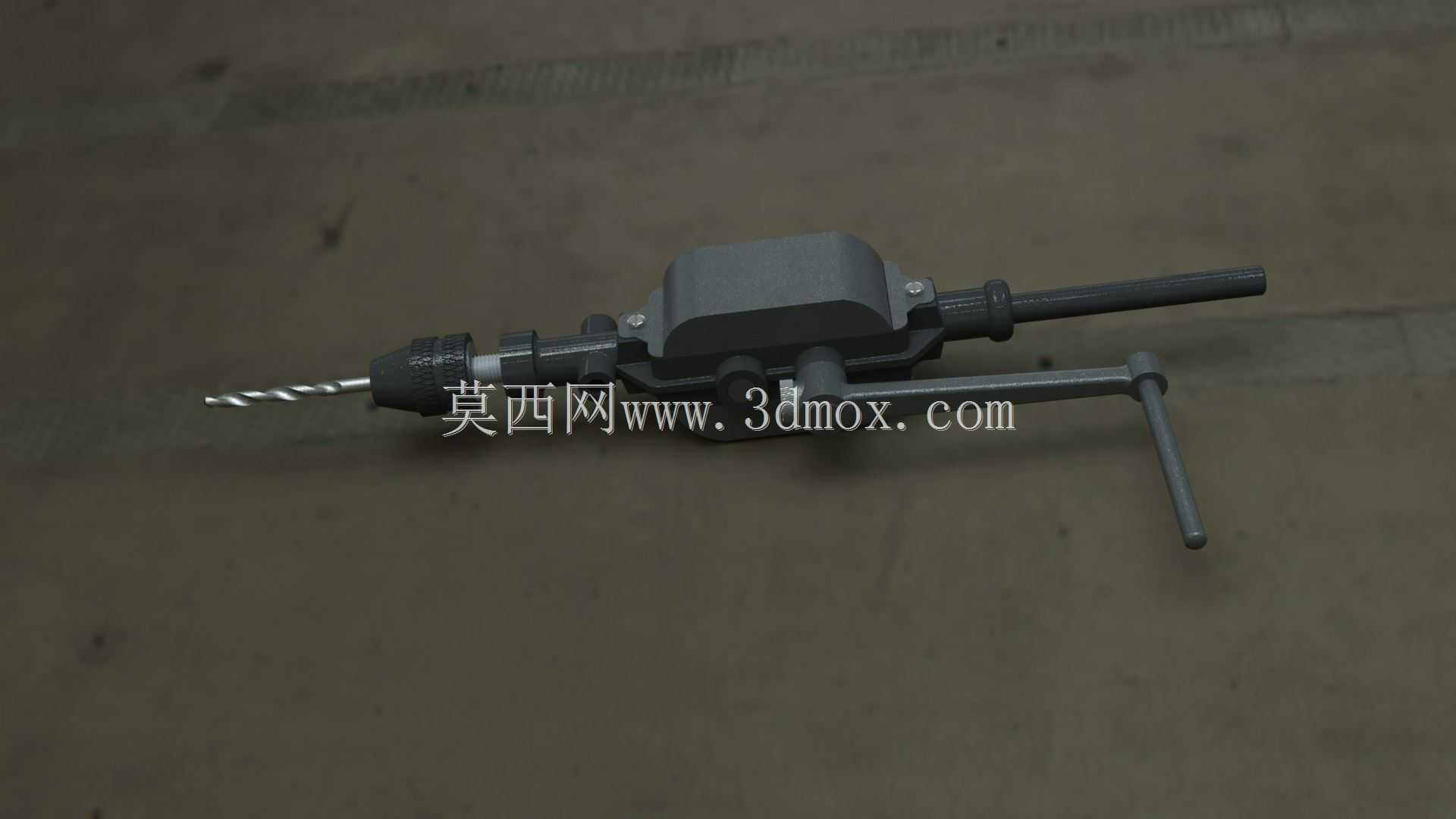

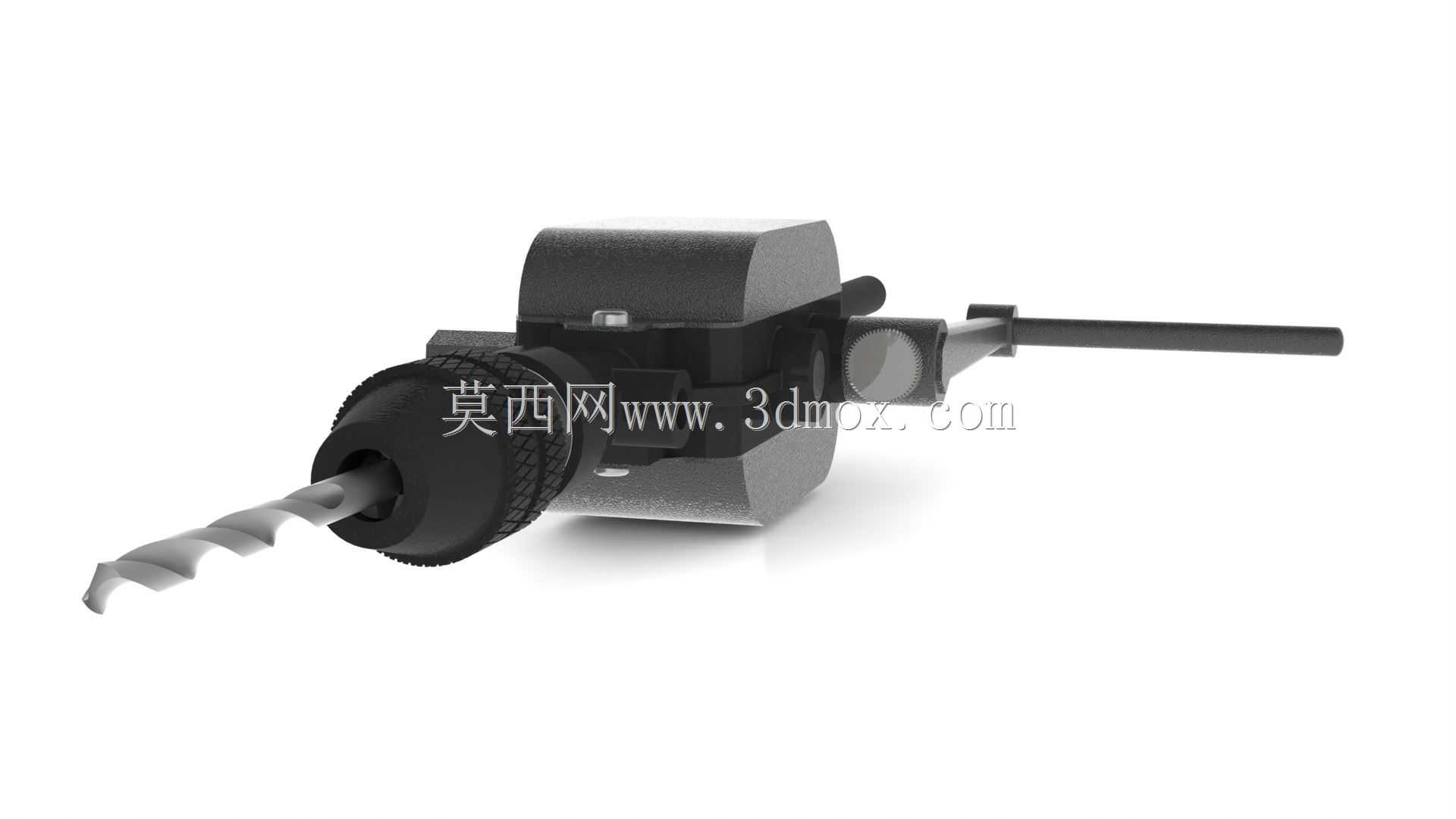

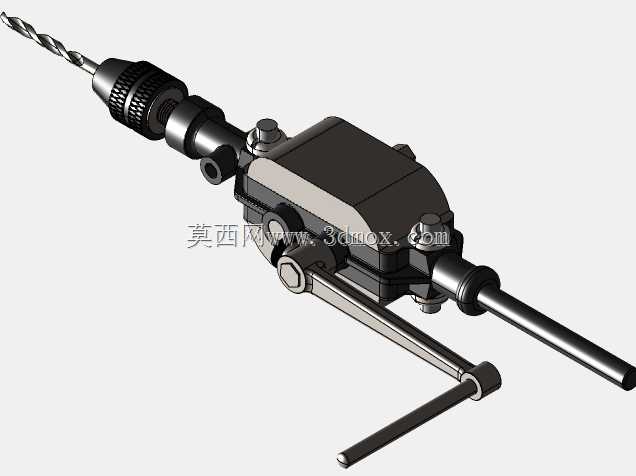

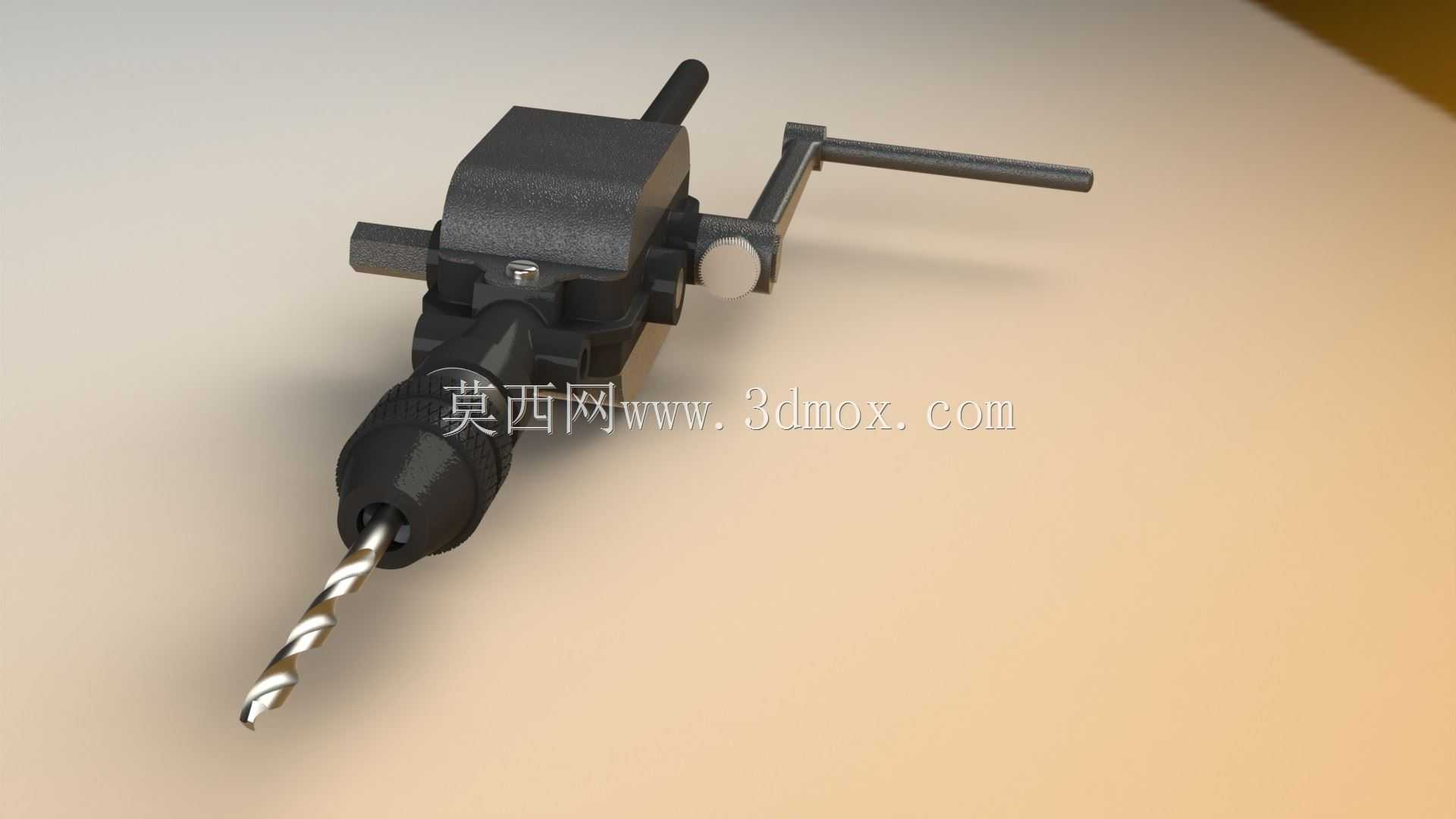

　　这款手动操作的手钻，是面向无供电场景下的轻量钻孔作业开发的手持作业工具，在户外管线布设、狭小空间设备检修、家用零散五金加工、教学实训实操等场景中，都能稳定发挥作用，不需要外接电源或者气源作为动力源，完全依靠操作人员施加的握力与旋转力矩完成钻孔进给动作，适配木材、薄金属板、塑料件等多种常见工件的钻孔加工需求。从结构设计逻辑来看，这款手钻的整体布局充分考虑了手持操作的人机工程要求，主体握持区域做了贴合手掌弧度的造型处理，操作人员单手握持时，受力点均匀分布在掌心与指节位置，长时间作业也不容易产生过度的肌肉疲劳；钻夹头部分采用了三爪自定心结构，能够稳定夹持不同直径的直柄麻花钻，夹持过程中通过侧部的锁紧扳手施加预紧力，

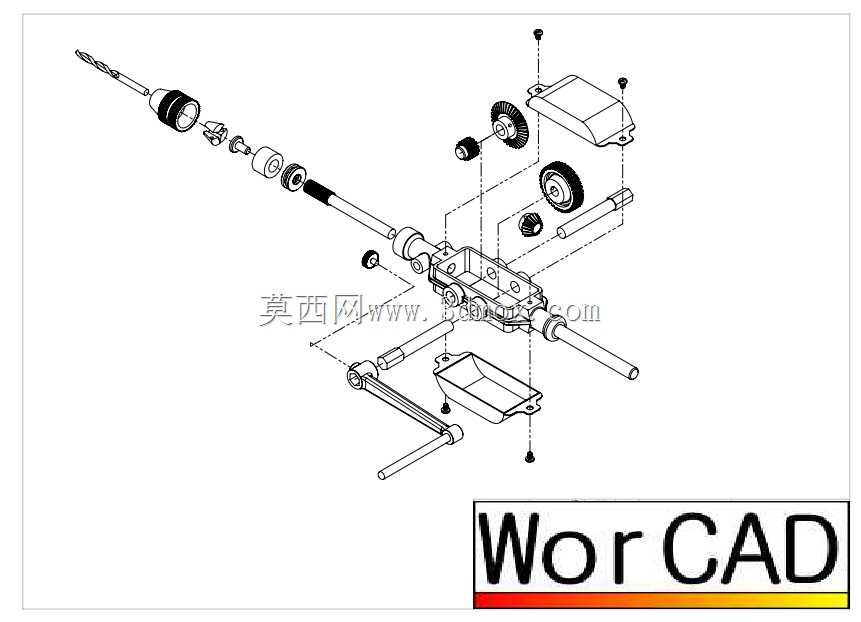

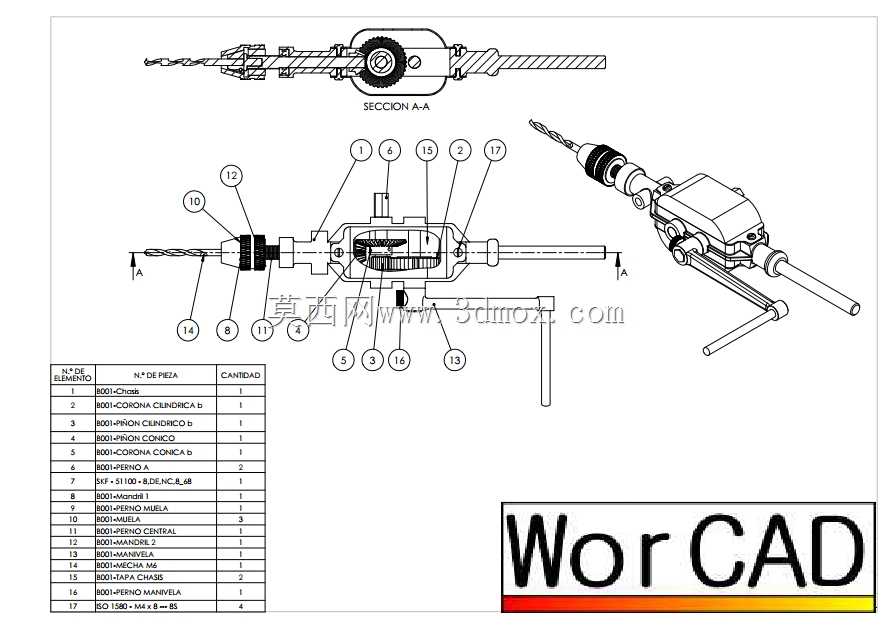

　　保证钻头在旋转进给过程中不会出现打滑、偏摆的问题，有效保障钻孔的位置精度与孔壁质量。传动部分采用了齿轮增速的结构设计，操作人员通过摇臂施加的低速大扭矩输入，经过内部齿轮组的传动转换后，输出到钻夹头端的转速能够满足常规钻孔的线速度要求，不需要额外的动力输入就能实现高效钻孔；摇臂的长度经过反复校核，既保证了操作人员施加力矩时的力臂长度足够，降低作业时的发力强度，又不会因为摇臂过长导致整体结构过于笨重，影响狭小空间内的操作灵活性。机身的主体框架采用了高强度的压铸结构，各个传动部件的安装位都做了加强筋设计，能够承受钻孔过程中产生的轴向进给力与周向扭矩，不会因为长期受力出现结构变形；钻夹头与机身主体的连接部位设置了推力轴承，

　　能够有效抵消钻孔进给时产生的轴向载荷，降低传动部件的磨损，延长工具的整体使用寿命。从安装边界与外形尺寸来看，这款手钻的整体长度控制在单手握持可灵活操作的范围内，机身最大外径不会超过常规成年人手掌的握持极限，摇臂转动时的最大回转半径经过优化，在狭窄的设备间隙、墙角等位置作业时，不会因为回转空间不足出现操作干涉；钻头伸出端的长度预留了足够的进给行程，能够满足常规厚度工件的钻孔深度需求，不需要中途反复调整工件位置或者更换加长钻头。在实际使用过程中，这款手钻的操作逻辑十分简单，操作人员只需要根据钻孔需求选择对应直径的钻头，通过钻夹头扳手将钻头锁紧固定，将钻头尖端对准预先标记的钻孔位置，一只手握持机身主体施加稳定的轴向进给力，

　　另一只手转动侧部的摇臂带动内部齿轮组传动，即可驱动钻头旋转完成钻孔作业；针对不同材质的工件，操作人员可以自主控制进给压力与摇臂转动速度，在加工软质木材、塑料等材料时可以适当加快转速、减小进给压力，避免工件出现烧焦、崩边的问题，在加工薄金属板时可以适当降低转速、保持稳定的进给压力，防止钻头打滑刮伤工件表面或者出现钻头折断的情况。这款手钻的结构设计没有冗余的复杂部件，日常维护十分便捷，只需要定期在齿轮传动部位添加润滑脂，检查钻夹头的锁紧力度是否正常，就可以保证工具长期稳定运行，不会出现因为电路、气路故障导致的停机问题，对于经常在无供电环境下作业的维修人员、户外施工人员来说，是十分可靠的备用钻孔工具，同时也适合作为金工实训、机械结构教学的演示教具，能够直观展示手动工具的齿轮传动原理、钻夹头定心结构、人机工程设计在手持工具中的实际应用。
