简易二冲程动力单元曲柄活塞结构

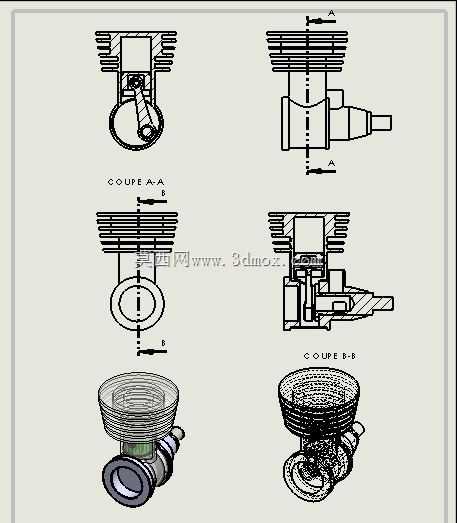

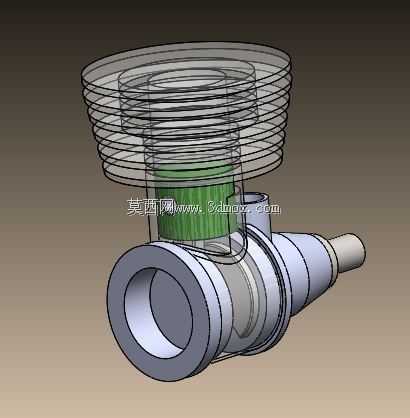

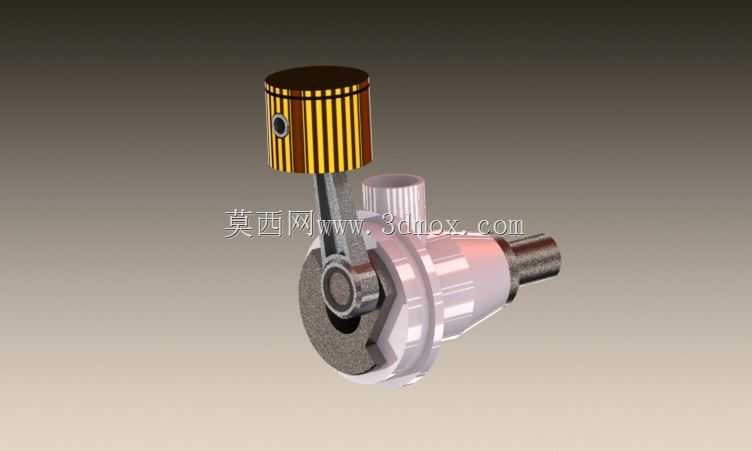

　　这套结构把二冲程动力装置最核心的运动关系压缩到很小的空间内，重点不在复杂外观，而在活塞、连杆、曲柄与缸体之间的配合逻辑。实际选型时，这类简化结构常被用于教学演示、小型动力方案验证、便携设备动力源预研，也可作为理解扫气、压缩、做功循环的直观载体。缸体部分承担活塞导向、腔体密封和曲轴支承作用，外形上保留了进气口、安装凸台和输出轴端的基本边界。活塞采用带环槽的圆柱结构，顶部形成燃烧室边界，裙部在缸筒内往复滑动；连杆通过活塞销与活塞连接，下端套在曲柄销上，把直线运动转化为曲轴的旋转输出。曲柄部分采用偏心配重布局，用于平衡活塞往复惯性和连杆旋转惯性，降低高速运转时的振动。设计这类结构时，首先要确定缸径、行程和压缩比之间的关系。

　　行程由曲柄偏心距决定，偏心距越大，活塞上下运动范围越大，但整机高度和连杆摆角也会随之增加。连杆摆角过大会加剧活塞对缸壁的侧推力，因此在有限尺寸内需要反复校核连杆长度、曲柄半径和活塞销位置。活塞销孔的高度不能只按强度取值，还要兼顾活塞在上止点、下止点时与缸口、曲轴腔的干涉关系。曲轴输出端保留了轴颈和连接段，可直接对接飞轮、叶轮或小型负载。安装边界方面，缸体侧面的凸台用于固定进气管或化油器接口，下端壳体形成曲轴腔并提供主轴承位；输出轴从壳体一侧伸出，装配时需要保证轴颈与缸筒中心距、曲柄偏心方向以及活塞销孔同轴度。若用于真实样机，主轴承位需考虑润滑与密封，曲轴腔内壁要为连杆大端和配重块留出回转空间，避免在高速旋转时发生擦碰。

　　扫气通道是二冲程机构区别于四冲程的关键。简化模型虽然未把所有气道细节完全展开，但缸壁上的气口位置已经隐含了换气时序：活塞下行时先打开排气口，随后打开扫气口，可燃混合气进入缸内并驱赶废气；活塞上行时先后关闭扫气口和排气口，再进入压缩阶段。做结构细化时，气口高度、宽度和倒角会直接影响流通面积与换气损失，不能只按视觉开孔处理。活塞环槽的位置同样需要结合气口开闭来判断，环带经过气口时容易产生卡滞，因此槽口间距、环的开口形式和气口边缘圆角都要纳入校核。从三维建模角度看，这个案例适合用自底向上的方式搭建：先建立缸筒中心线、曲轴中心线和活塞销中心线，再以这些基准控制活塞行程和连杆运动包络。曲柄销的圆心相对主轴颈中心偏移一个曲柄半径，连杆长度决定活塞在任意转角下的实际位置。完成骨架后再分别细化活塞环槽、销孔、连杆大小头、曲轴配重和壳体外形。这样处理的好处是修改缸径或行程时，相关零件能够随基准联动，而不是逐个重做。装配验证不能只看静止状态。上止点时活塞顶部与缸盖之间的余隙决定压缩余隙，过小会产生碰撞风险，过大则降低压缩效果；下止点时活塞裙部下缘不能越过缸筒有效导向区，否则会影响密封和稳定性。连杆在最大摆角位置要检查与缸体下部、曲轴腔壁面的间隙；曲柄配重块回转时要扫出完整圆域，任何落在该圆域内的壳体加强筋或螺栓柱都必须切除或移位。输出轴端的连接尺寸要与负载端匹配，轴伸长度、直径和键槽位置会影响后续飞轮或联轴器选型。若把它作为小型动力装置的概念方案，

　　还需要进一步考虑散热、润滑和点火部件的布置。缸体外表面可增加散热片以提高风冷能力，曲轴腔内可利用混合气中的油雾实现润滑，火花塞位置通常布置在缸盖顶部并避开活塞在上止点时的碰撞区域。进气侧需要预留化油器或喷油器接口，排气侧则要考虑排气管法兰方向。虽然当前模型以展示核心机构为主，但这些边界条件决定了它能否从演示模型走向可运行样机。对于设备选型人员来说，这类模型的价值在于快速判断动力传递路线是否合理、外形包络是否满足安装空间，以及关键运动件是否存在明显干涉。它不是完整的量产发动机图纸，却把最容易出错的曲柄连杆机构、缸体导向和输出轴关系集中呈现出来。结构工程师可以在此基础上补充密封件、紧固件、轴承和气道细节，教学人员则可以用它拆解二冲程循环中活塞运动与气口开闭的对应关系。
