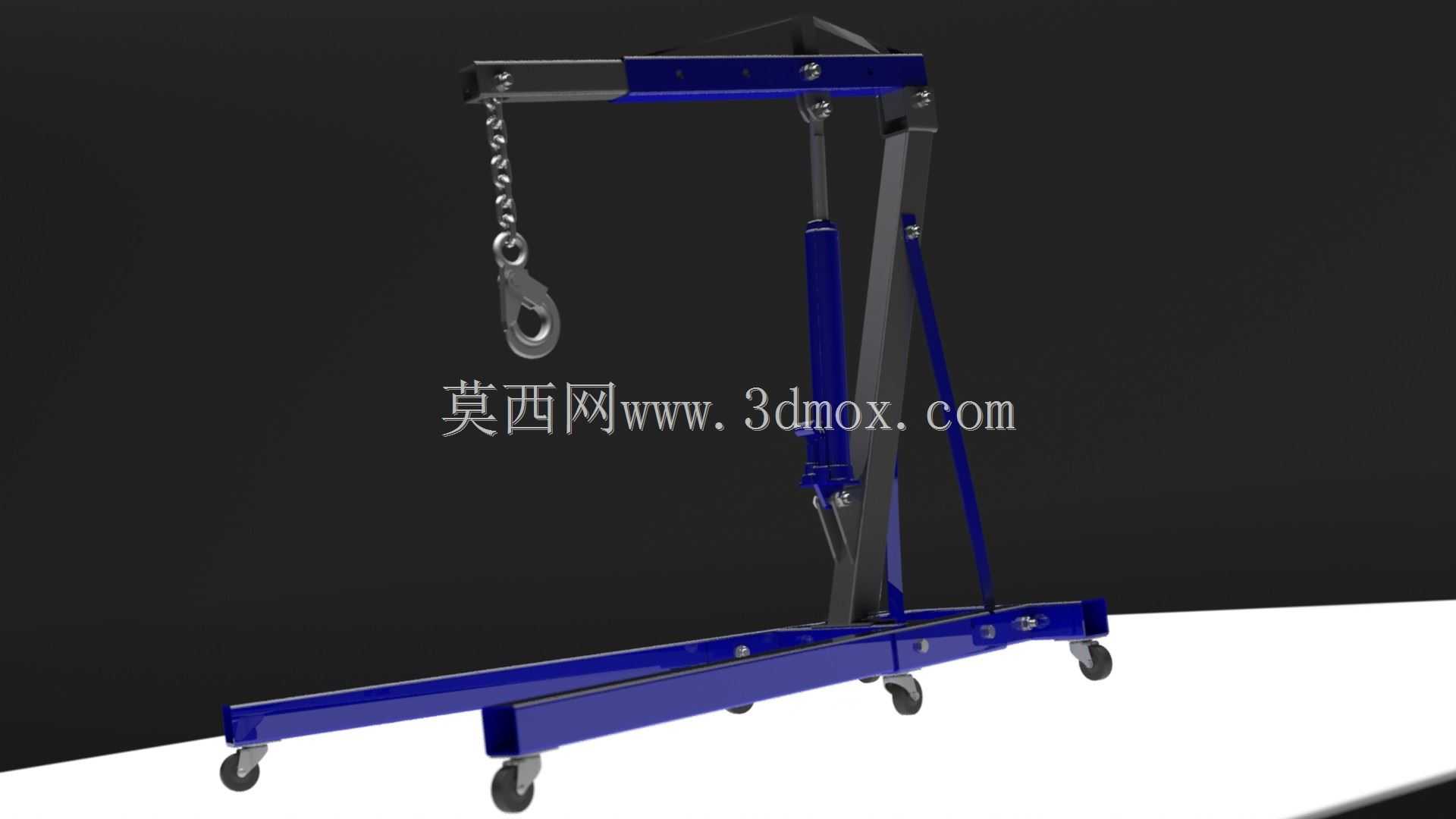

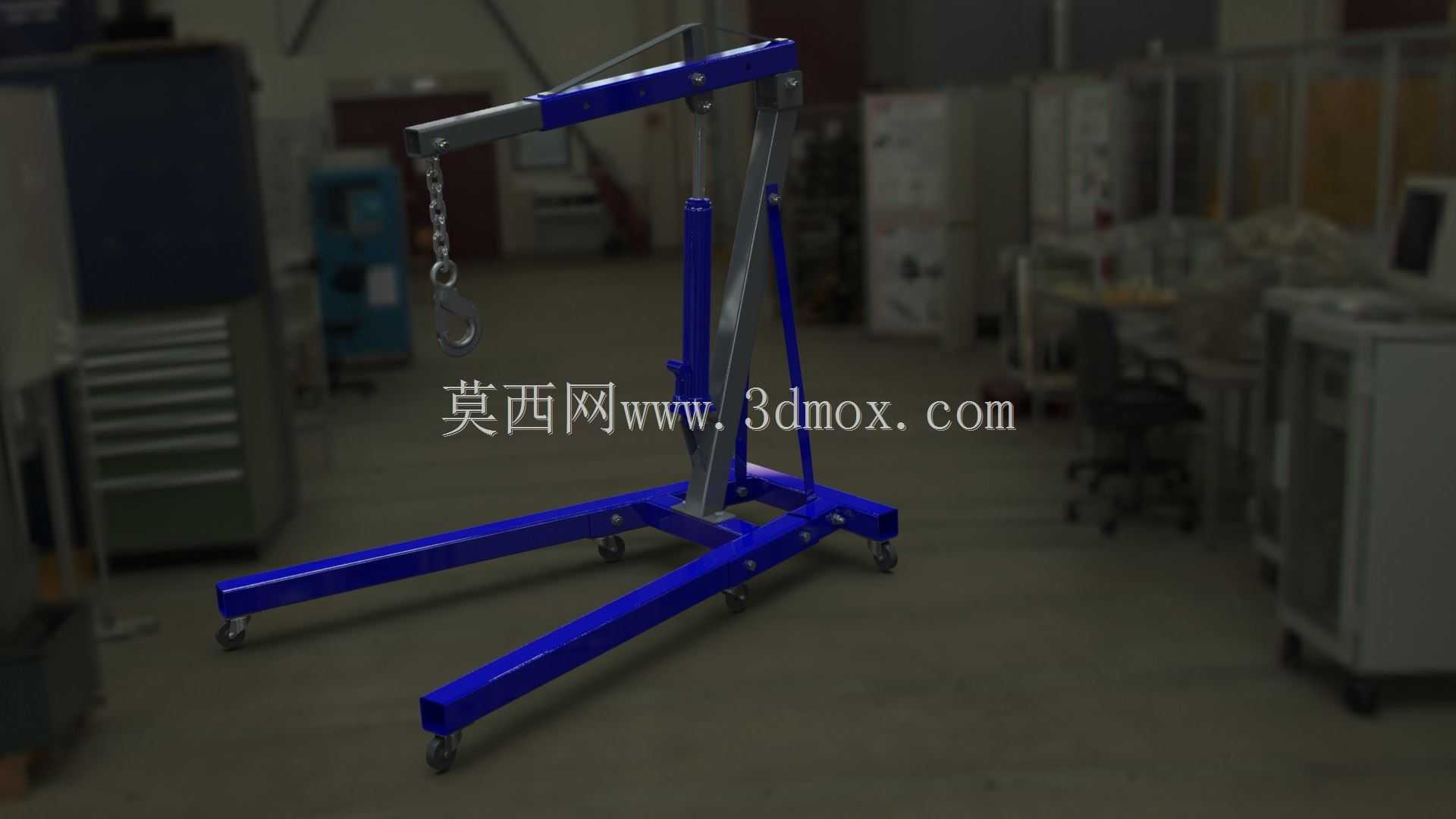

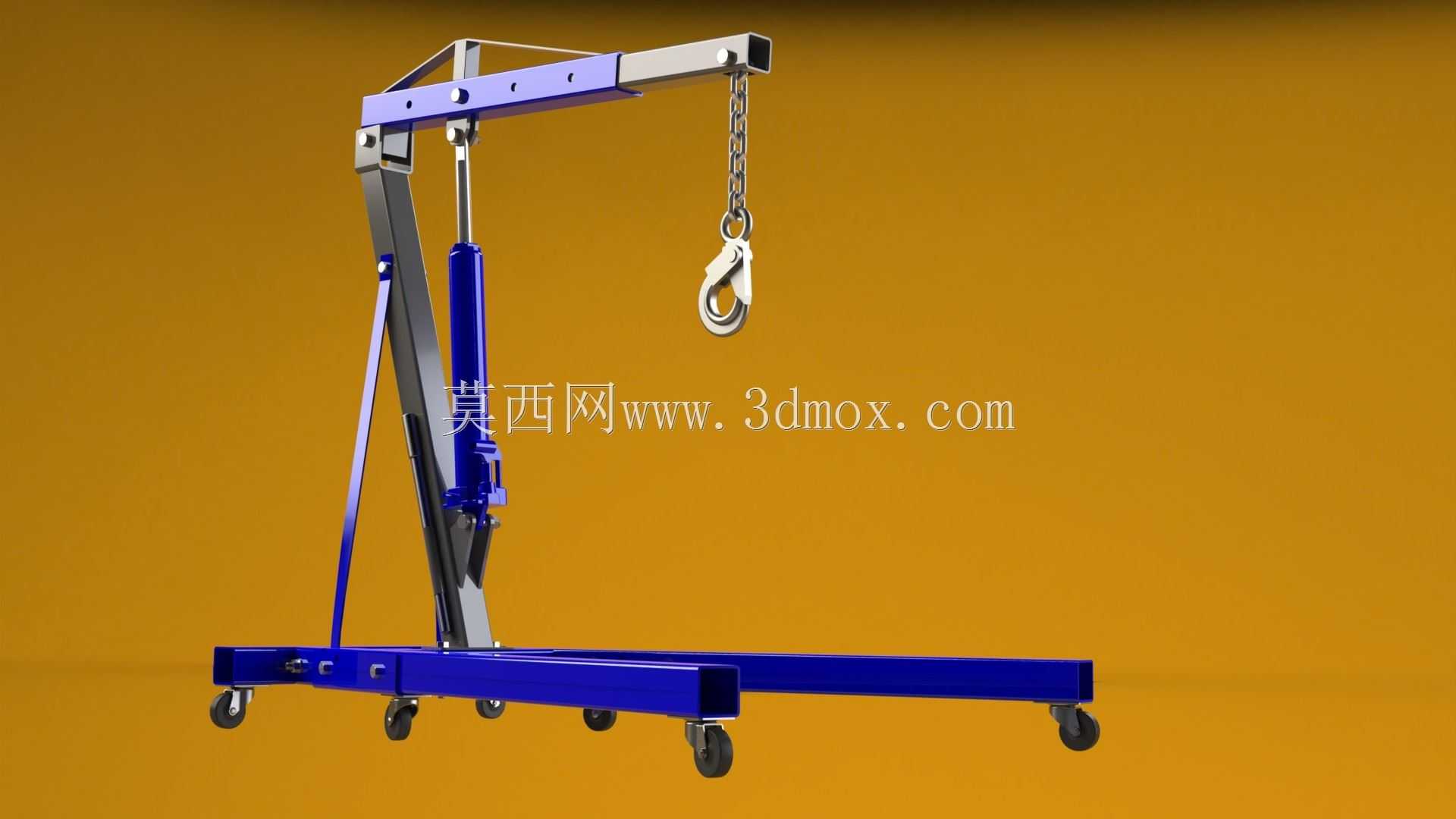

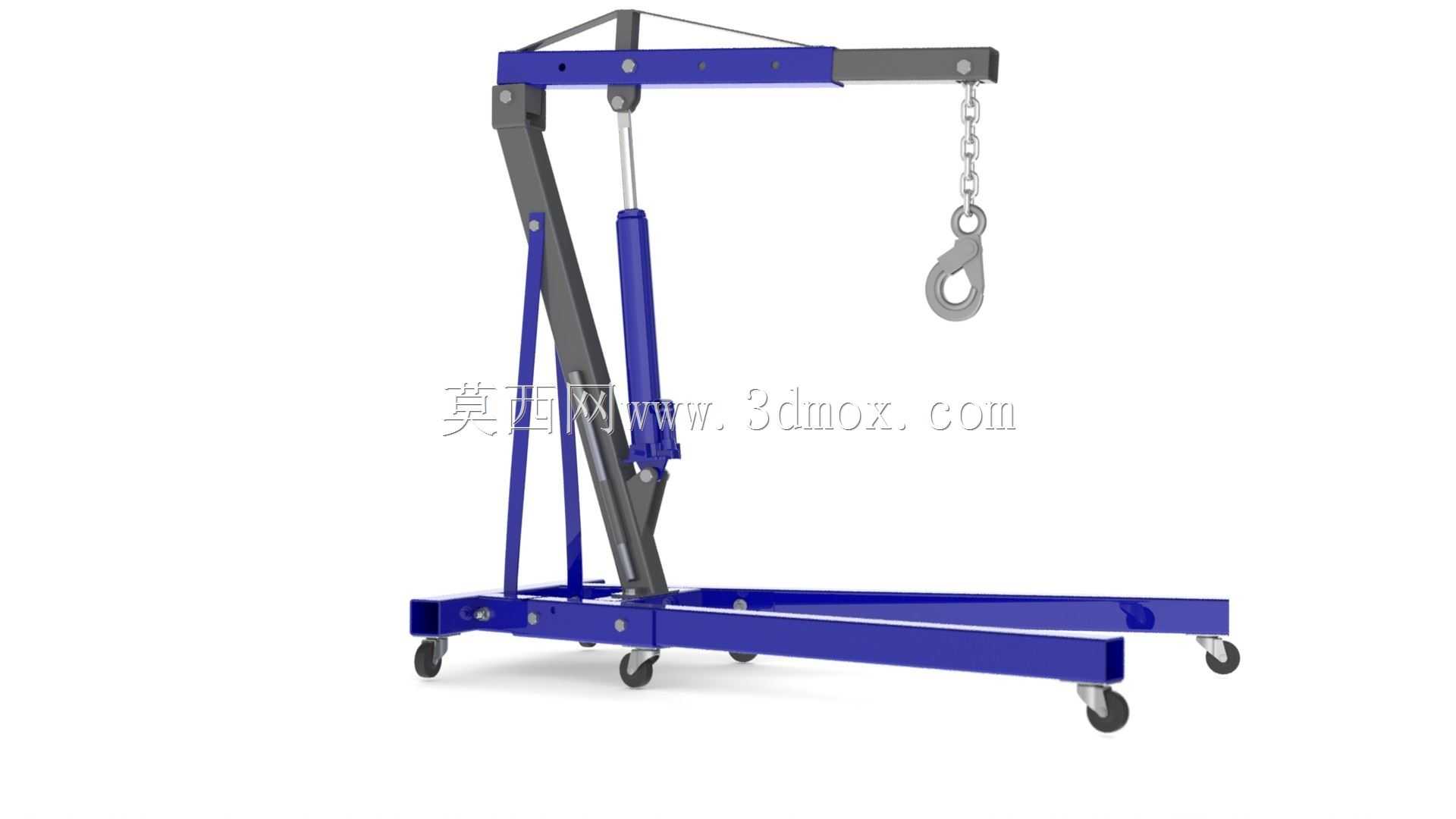

可移动折叠式液压发动机起重吊机结构

　　在商用车维修、小型发动机总成拆装、工业零部件转运的车间场景里，这类手动液压驱动的起重设备是工位旁最常用的辅助吊装工具，区别于大吨位行吊的固定覆盖范围局限，它可以灵活推入设备间隙、维修工位旁，完成小吨位重物的垂直举升与短距离移位作业，尤其适配发动机总成从机舱内吊出、重型零部件在装配台与工位间的转移这类对吊装精度、作业灵活性要求较高的工况。从结构设计逻辑来看，整套设备采用底置四脚轮的支撑布局，两条前伸支腿采用长直型钢焊接结构，作业时可以直接伸入设备底座、车辆底盘的下方空隙，让吊臂吊钩的作业点尽可能靠近重物重心正上方，避免起吊后设备出现前倾失稳的风险；支腿末端与后部支架连接处做了三角加强筋焊接，抵消起吊时支腿根部承受的弯曲应力，

　　底部配置的四个脚轮中两个为定向轮、两个为带刹车万向轮，空载推移时转向灵活，起吊作业时锁死万向轮刹车即可固定设备位置，防止吊装过程中出现滑移。吊臂部分采用多段嵌套的伸缩式箱型梁结构，通过臂身不同位置的定位销孔可以调整吊钩的伸出距离，适配不同作业半径下的吊装需求，臂身与主立柱的铰接点位置经过重心匹配计算，在最大伸出长度、额定起重量的工况下，整机重心依然落在四个脚轮围成的支撑边界内，不会出现侧翻风险；驱动举升的液压油缸布置在主立柱与吊臂的中下部铰接点之间，采用手动柱塞泵驱动的单作用油缸结构，下压手动操作杆即可驱动油缸柱塞伸出，推动吊臂绕主铰接点向上回转实现重物举升，油缸自带的溢流阀可以限制最大举升吨位，避免超载作业损坏结构件，

　　卸荷阀开启后吊臂可以依靠重物自重缓慢下降，下降速度可以通过卸荷阀的开度精准控制，方便对位安装。主支撑立柱采用厚壁矩形钢管焊接成型，与底部框架的连接位置做了斜撑加固，承受吊臂传递的竖向载荷与弯矩；整套设备的非作业状态下，可以通过拔出铰接位置的定位销，将吊臂、斜撑结构折叠收合，收合后的整体长度、高度尺寸大幅缩小，方便靠墙面存放或者推入工具间收纳，不会占用过多车间通道空间。从安装边界与尺寸适配角度来说，这类吊机的额定起重量通常随吊臂伸出长度变化，吊臂全缩、作业半径最小时可以达到额定最大起重量，随着吊臂伸出长度增加，额定起重量逐步降低，选型时需要根据常吊重物的重量、作业需要的最远吊装距离匹配对应参数；

　　设备作业时的最低过架高度要适配常进入的工位门槛、设备底部空隙高度，支腿的外伸宽度要满足工位旁的通道宽度要求，避免推入作业时出现卡滞。在三维建模过程中，这套结构的所有铰接点都做了同轴度配合设计，销孔与销轴的间隙控制在合理装配公差范围内，保证吊臂回转、折叠动作顺畅无卡滞，所有焊接位置的焊道都做了等强度建模还原，液压油缸的安装距、行程参数完全匹配实际举升角度范围，脚轮的安装位置、转动自由度也完全还原真实设备的运动逻辑，既可以用于设备结构的受力仿真分析，也可以作为维修工位布局规划、吊装作业模拟的三维载体，帮助设计人员提前验证工位布局的合理性、吊装作业的干涉风险，减少现场安装调试时的整改工作量。
