齿条式直线位移传感教学演示结构

　　这个结构的核心并不是单纯展示一个零件，而是把直线位移采集过程中最常见的齿条传动、导向约束和感应元件布置关系压缩到很小的空间内，便于在实验台、教具面板或原理验证样机中快速复现运动逻辑。实际工程里，类似机构常出现在小型滑台位置反馈、夹具开合量检测、料道伸缩位置判断、风门或挡板开度指示等场景。它的价值在于把连续直线运动转化为可被感应元件识别的位置变化，同时通过机械导向减少侧向晃动对检测结果的干扰。

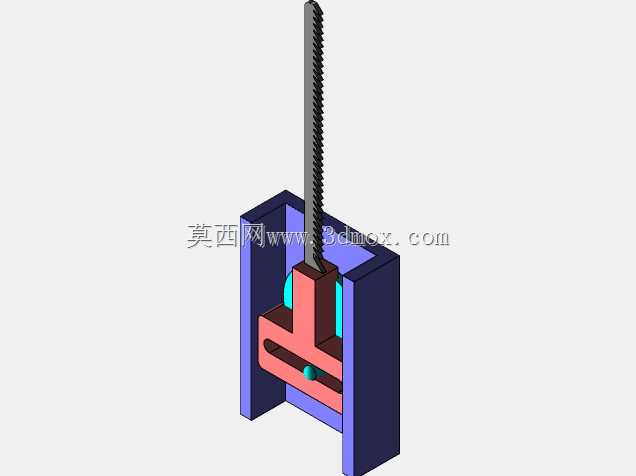

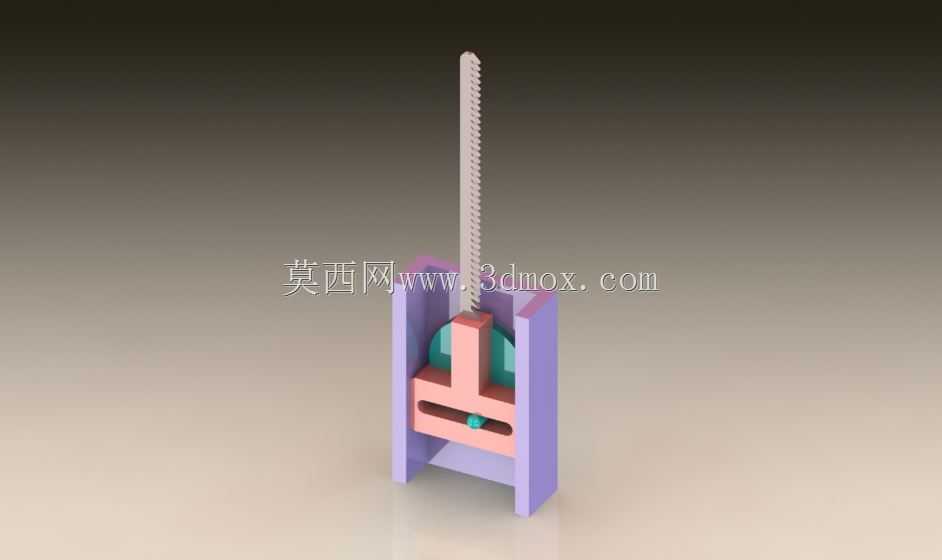

　　从外形看，竖直布置的长齿条承担运动输入件角色，齿形沿长度方向连续分布，适合与小齿轮或磁、光感应元件配合。齿条没有采用粗大截面，说明设计目标偏向轻载、短行程、低摩擦演示，而不是重型传动。外部紫色框体同时承担安装基准和防护边界，两侧立壁形成槽形空间，内部粉色滑块沿框体导向面上下移动。滑块中部开设横向长槽，槽内设置小圆柱销轴，这类结构可以在齿条下压或回升时吸收少量装配偏差，避免因轴孔严格对中造成卡滞。

　　设计思路上，框体底部留出开放空间，使滑块下行终点不会与基座发生硬接触；两侧壁高度决定了齿条的有效悬伸范围，也限制了滑块最大行程。若把该结构装入设备面板，需要重点确认三个边界：一是齿条顶端到安装面的最大伸出长度，二是框体外形在面板背面所需的容纳深度，三是滑块运动到下极限时销轴与横向槽端部的剩余间隙。实际建模时，这些尺寸不能只看静态装配位置，必须按运动极限分别检查，否则很容易出现齿面啮合余量不足或滑块与框体端部干涉。

　　功能特性方面，齿条与内部滑块采用分体组合而非整体加工，有利于降低长杆类零件的成型难度。齿条磨损后可单独更换，滑块也能根据摩擦需求选择不同材料。框体内部的圆弧状青绿色元件位于滑块后方，可作为感应触发件、旋转阻尼件或简易凸轮随动位使用；若用于位移传感教学，它能直观表现“直线输入—中间转换—位置输出”的传递链。销轴在横槽中的位置并非固定死，这给装配留下微调余地，也使机构在齿条受到微小偏载时仍能保持顺畅滑动。

　　在真实应用中，这类结构通常不会承受很大扭矩，但对运动重复性和侧向间隙较敏感。齿条齿距、滑块宽度、框体槽宽以及销轴直径之间需要形成合理配合：间隙过小，温度变化或轻微尘粒进入后会增大阻力；间隙过大，齿条会在竖直运动中产生摆动，影响位置信号稳定性。若用于传感器标定演示，还应在框体外侧预留刻度条或编码片安装面，使机械位移与电信号读数能够直接对照。

　　安装边界上，框体背面宜设置平整贴合面，通过螺钉固定在基板或立板上；齿条顶端应保留便于连接外部动作件的结构，例如小孔、凸台或夹槽。考虑到维护，框体内部空间不宜完全封闭，底部开口既能观察滑块和销轴状态，也便于清理落入的碎屑。若在自动化轻载设备中使用，齿条材料可选用耐磨塑料或轻金属以降低噪声；若用于教学展示，则不同零件采用区分色，有助于讲清传动链、导向链和检测链之间的关系。整体来看，该模型把导向、传动、消隙和感应布置集中在一个紧凑单元中，适合作为直线位移检测机构的原理验证对象。
