迷你墙装24mm标准型定向脚轮结构

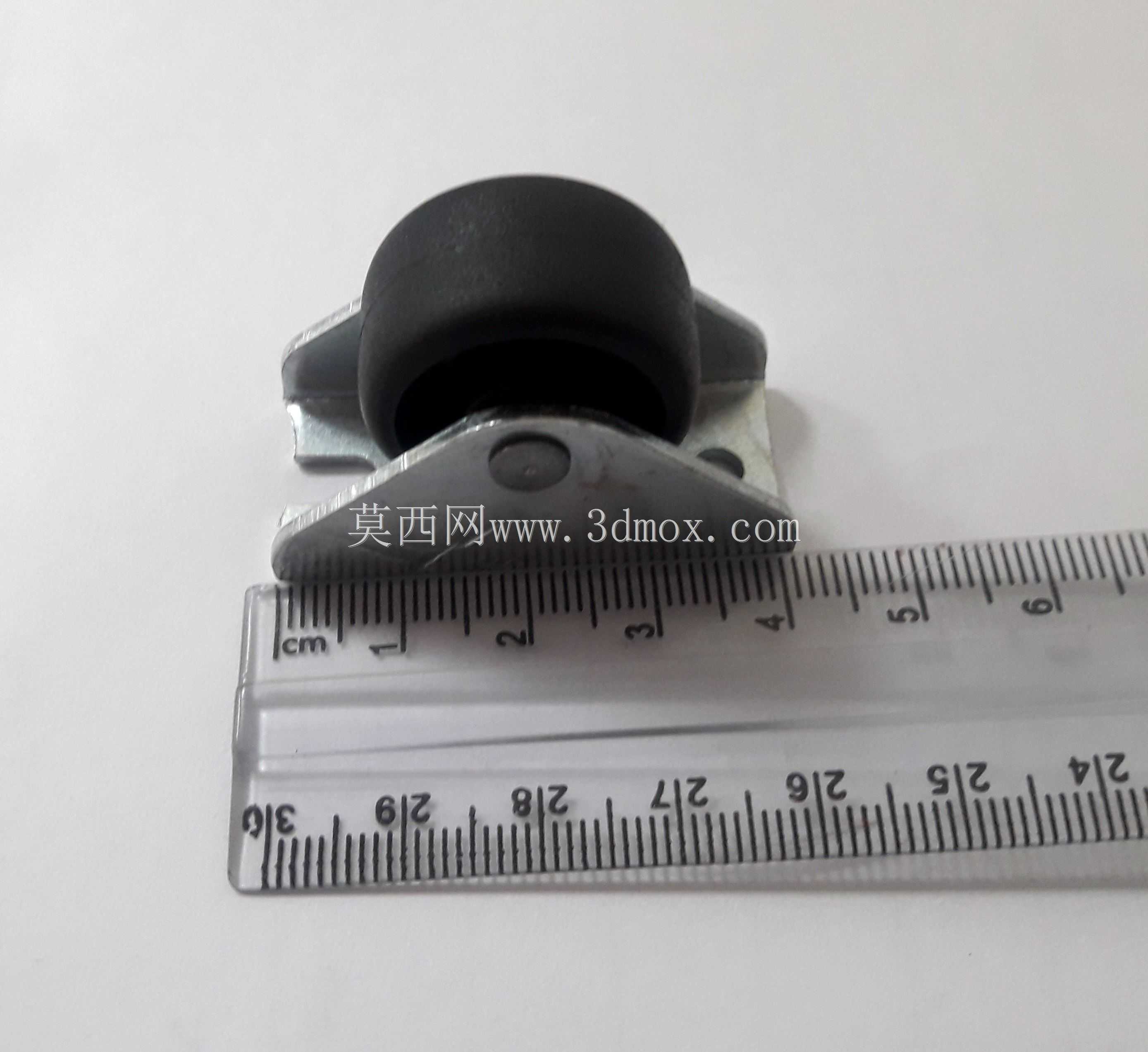

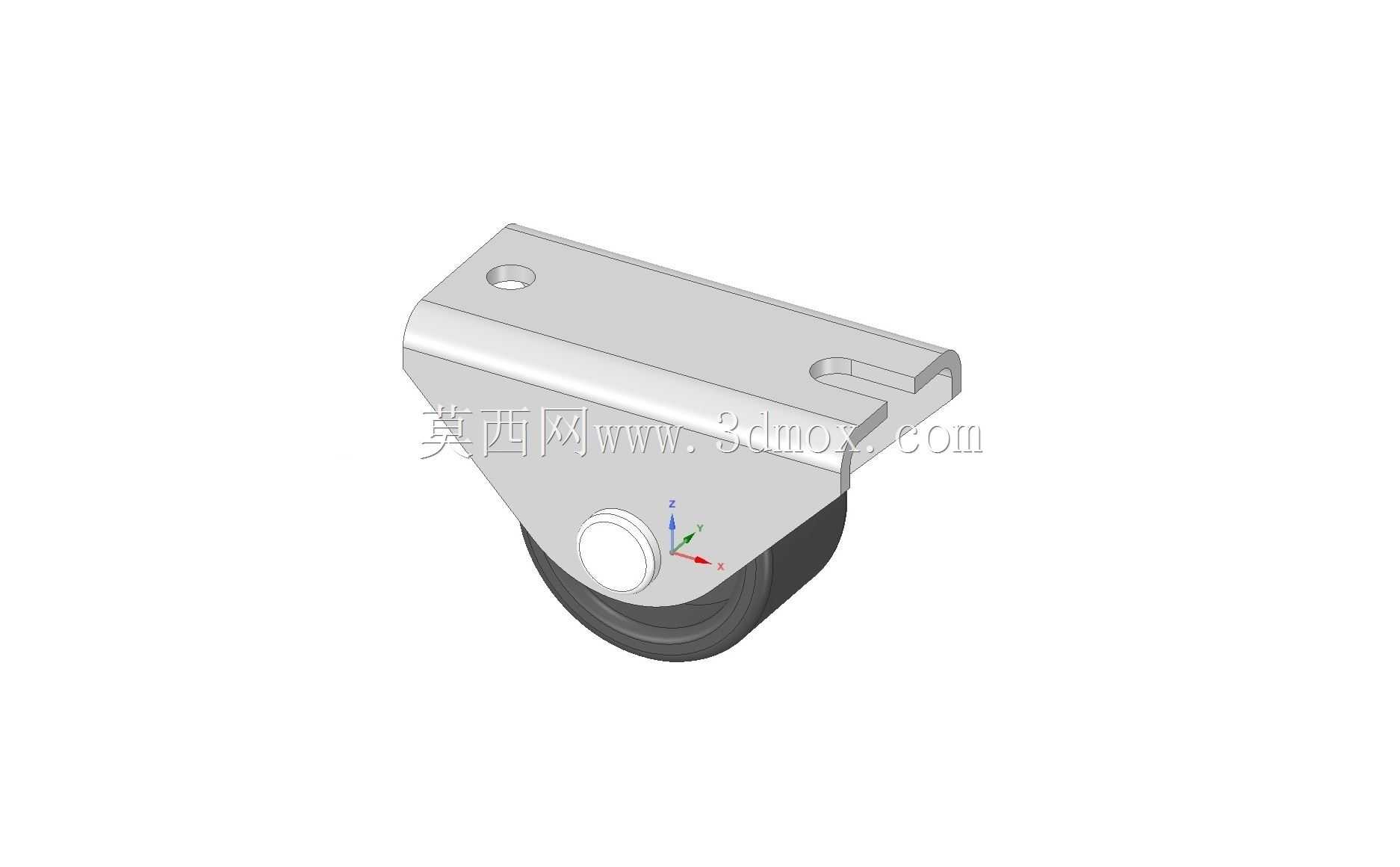

　　这款24mm规格的墙装定向脚轮，在轻型滑移机构、小型壁挂移动载具、展柜滑移组件这类场景里适配性极强，日常做小型设备的壁挂滑移改造、轻型工装的壁挂移动支撑时，这类小尺寸脚轮的安装冗余度刚好适配薄型壁挂安装面，不会因为轮体尺寸过大挤占设备的壁挂安装空间。从结构设计来看，这款脚轮采用一体式冲压支架作为承载主体，支架上端预留的两个安装孔位，刚好匹配常规M4规格的紧固件安装需求，安装面做了铣平处理，和壁挂安装基面贴合时不会出现虚位，避免长期使用后支架因为受力不均出现形变。轮架的弯折角度经过反复校核，轮体的回转中心和支架安装面的垂直距离控制在18mm，既保证轮体转动时不会和安装基面发生剐蹭，又能最大限度压缩整体安装厚度，

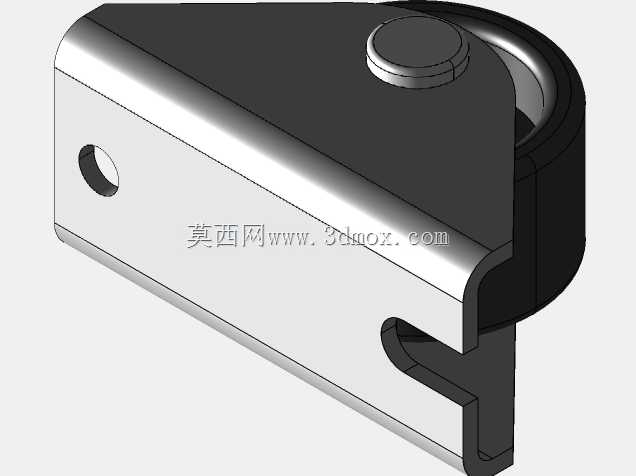

　　适配那些对安装空间有严格限制的壁挂场景。轮体采用包胶结构，外层的橡塑材质硬度控制在邵氏65度，滚动时的阻尼感适中，既不会因为过硬导致滚动时产生明显震动，也不会因为过软造成滚动阻力过大，在光滑的金属导轨、硬质PVC导轨甚至是经过打磨的木质导轨面上都能顺畅滚动，不会出现卡滞。轮体中心的销轴采用过盈压装的方式和支架连接，销轴和轮体内孔之间预留了0.1mm的配合间隙，配合面添加了固体润滑涂层，长期往复滚动也不会出现销轴锈蚀、轮体卡转的问题。支架侧边的开槽结构是专门为导轨限位设计的，使用时可以和导轨侧边的凸台配合，限制脚轮的横向窜动，保证整个滑移机构沿着预设的轨迹运行，不会出现脱轨的问题。在实际选型时，这款脚轮的单轮额定承载可以达到5kg，

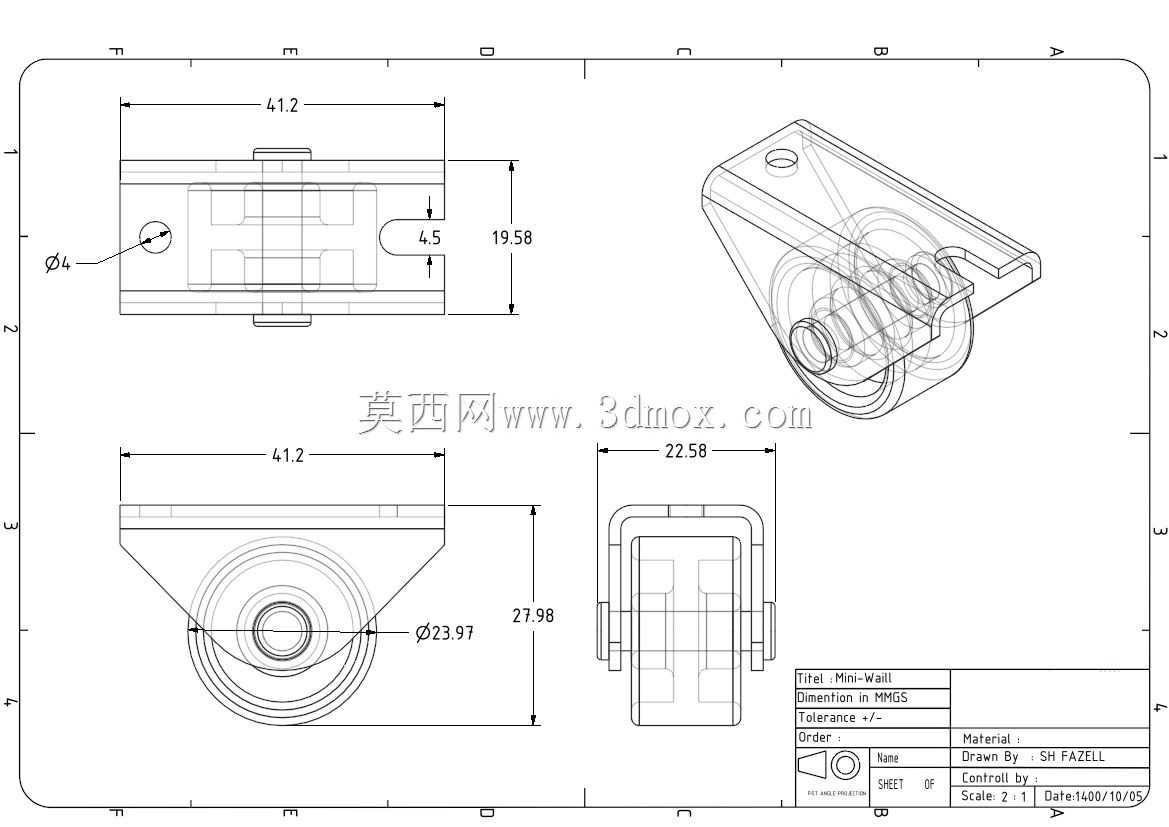

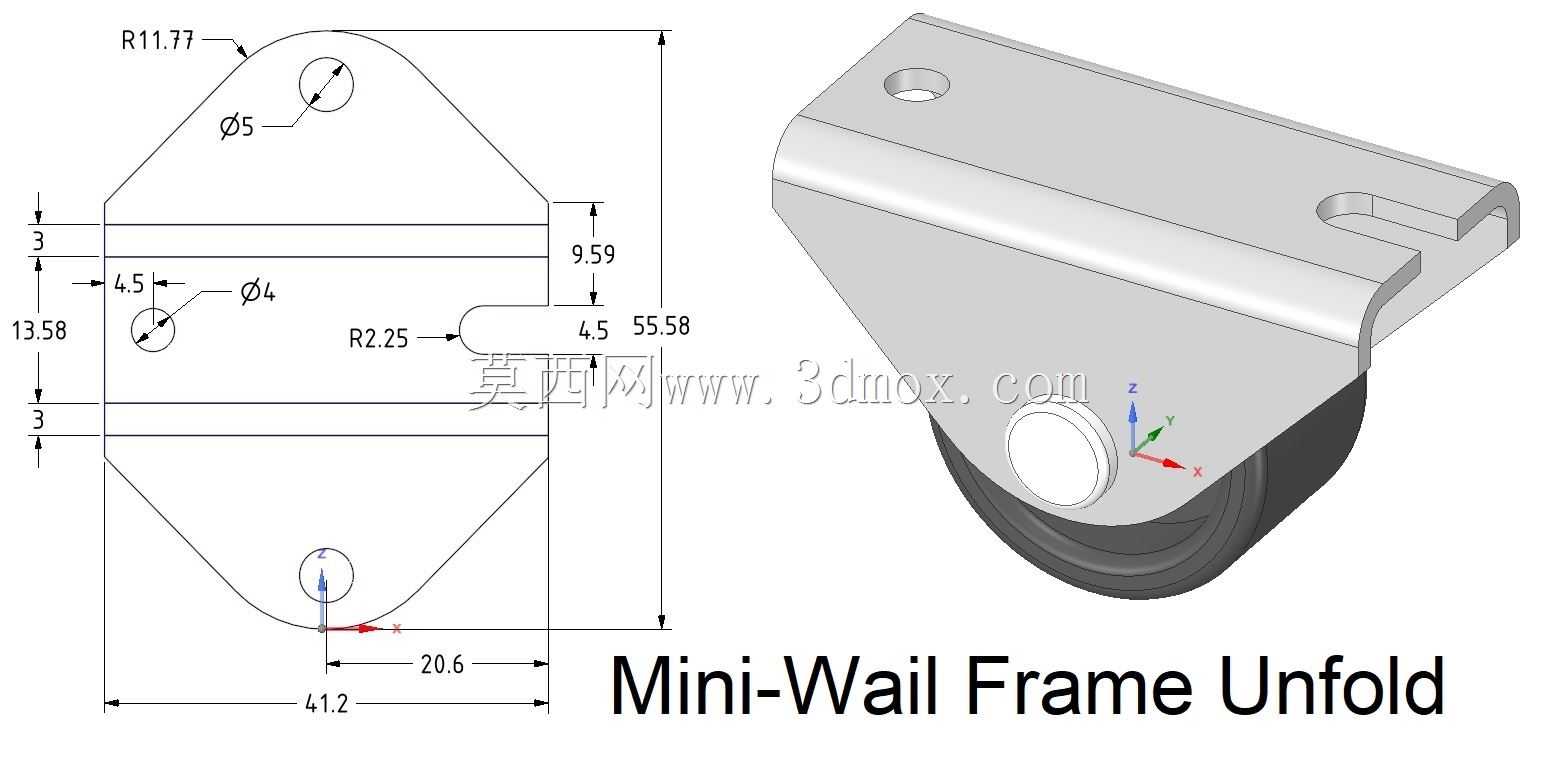

　　四个一组使用时就能满足20kg以内的壁挂设备滑移需求，像小型壁挂工具架、轻型展示展板、可滑移的壁挂接线盒这类部件，用这款脚轮做滑移支撑完全能满足使用强度要求。设计建模时，支架的折弯圆角做了R2的处理，避免应力集中导致支架在承载时从折弯处断裂，轮体的边缘做了R1的倒角，滚动时即使和导轨面存在少量的角度偏差，也能顺畅导入导轨，不会出现轮边卡滞在导轨端面的问题。安装边界上，这款脚轮的整体安装高度从壁挂基面到轮体最下端的距离是32mm，支架的横向宽度是36mm，纵向长度是48mm，在壁挂面上预留40*50mm的安装平面就能完成固定，不需要额外加工沉孔或者避让槽，对安装基面的加工精度要求很低，普通的冷轧钢板、

　　铝合金型材甚至是硬质密度板基面都能直接安装。轮体的转动部分没有设计额外的锁紧结构，属于纯定向滑移的脚轮，适合那些只需要直线往复移动、不需要转向或者锁止的壁挂滑移场景，如果有转向需求的场景就不适合选用这款结构。建模过程中对支架的冲压壁厚做了1.5mm的设定，这个厚度既能保证支架的承载强度，又不会因为壁厚过大增加不必要的重量，整体脚轮的自重控制在35g左右，不会给壁挂安装基面带来额外的负重负担。轮体和支架之间的间隙控制在0.5mm，既保证轮体转动时不会和支架发生摩擦，又能避免间隙过大导致轮体出现晃动，保证滑移过程的平稳性。
