螺旋调节式相片水平校准固定装置

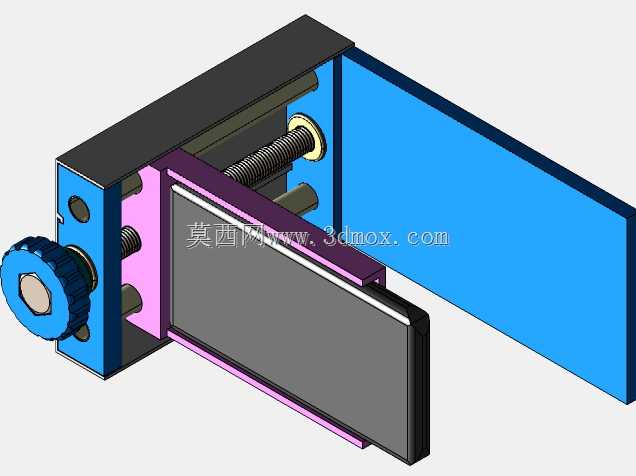

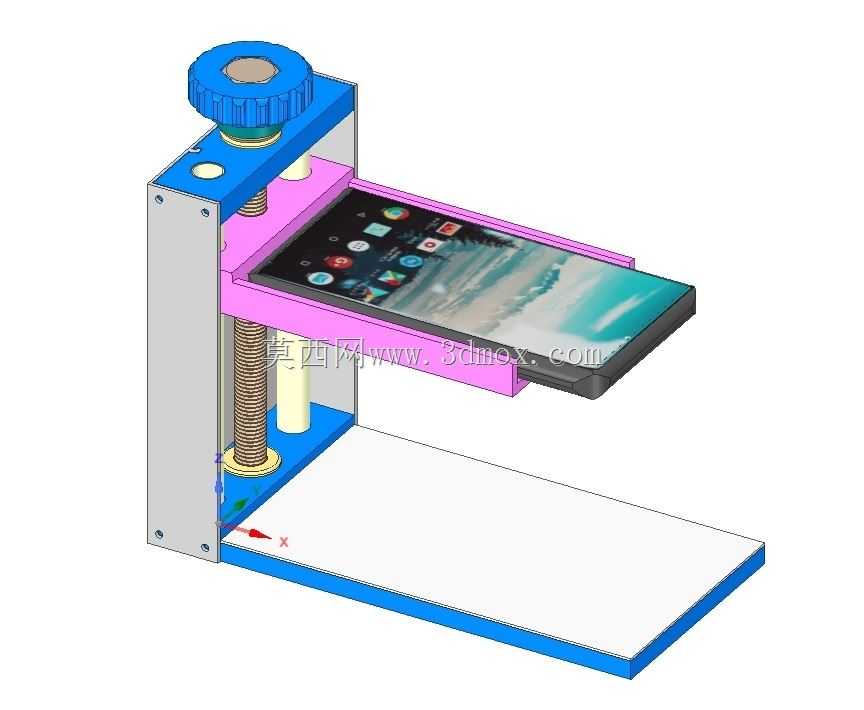

　　日常桌面场景中，相片、小型电子屏的摆放常存在放置面不平整、观看角度不适配的问题，这款手动调节式的相片固定支撑装置，正是针对这类桌面展示场景的实用结构设计，可适配不同厚度的硬质相片、小型平板类展示件，完成水平度校准与稳定夹持。从结构组成来看，装置采用立式L型支撑框架作为主体承载结构，底部为平整的矩形承托底板，直接与桌面接触提供整体支撑基础，底板边缘做直角收边处理，保证放置时的贴合度，避免局部悬空带来的晃动。竖直侧立板通过角部的紧固件与底板、顶部安装板刚性连接，形成稳定的框架受力结构，侧立板表面预留装配孔位，用于安装导向部件与调节组件。核心调节功能采用梯形螺旋副实现，顶部设置带防滑滚花的调节旋钮，旋钮与竖直布置的传动丝杆同轴固定，

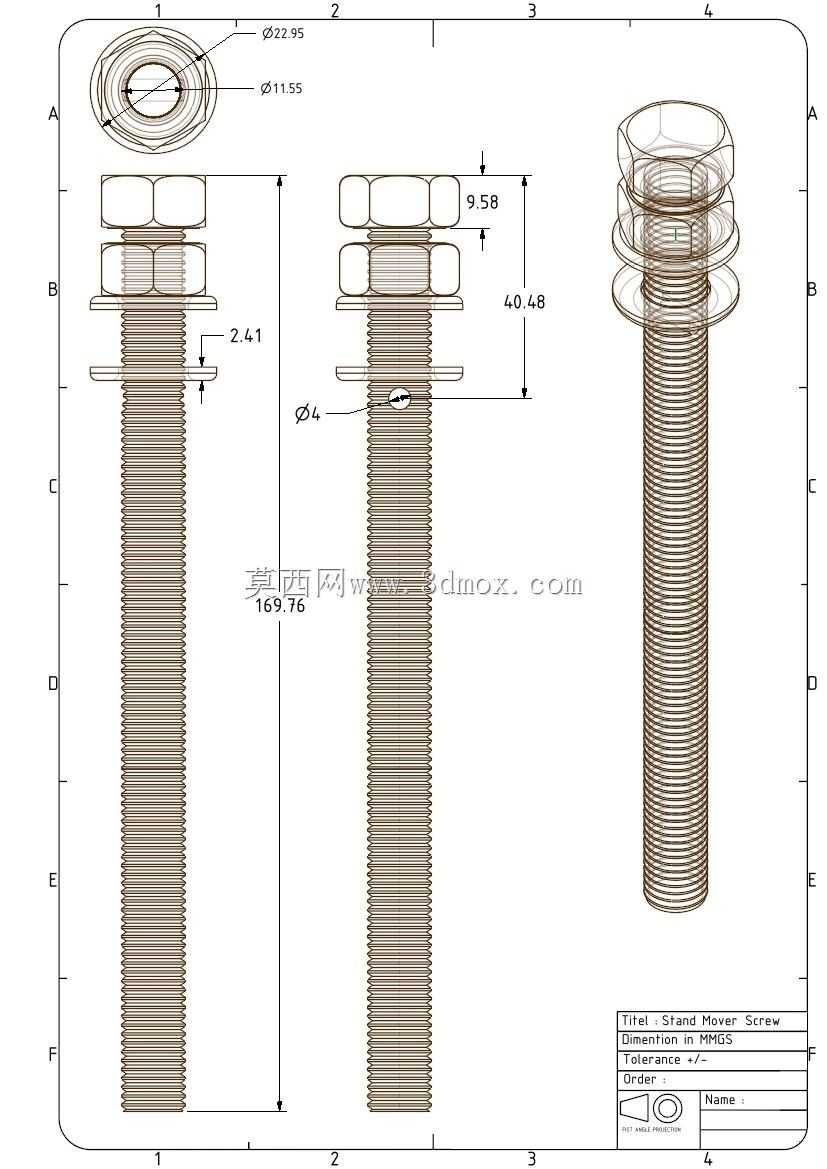

　　丝杆穿过顶部安装板的螺纹孔，下端连接水平布置的活动夹持压板，压板两侧配套设置光轴导向柱，导向柱与顶部安装板的导向孔间隙配合，保证压板上下移动时始终保持水平状态，不会出现偏转卡滞。活动压板与底部承托面之间形成夹持空间，当转动顶部旋钮时，丝杆带动压板沿导向柱轴向上下移动，可根据被夹持物件的厚度调整开口间距，旋紧过程中压板逐步压紧物件上表面，配合底部承托面的摩擦力实现物件的稳定固定，不会出现滑脱。除了厚度适配与夹持功能，这套螺旋调节结构还可实现物件的水平度微调：当放置桌面存在微小倾斜时，可通过调整压板的压紧力分布，配合底部支撑面的接触状态，将被夹持的相片或显示屏调整至水平状态，满足观看、拍摄时的水平度要求，避免画面倾斜带来的观感不适。

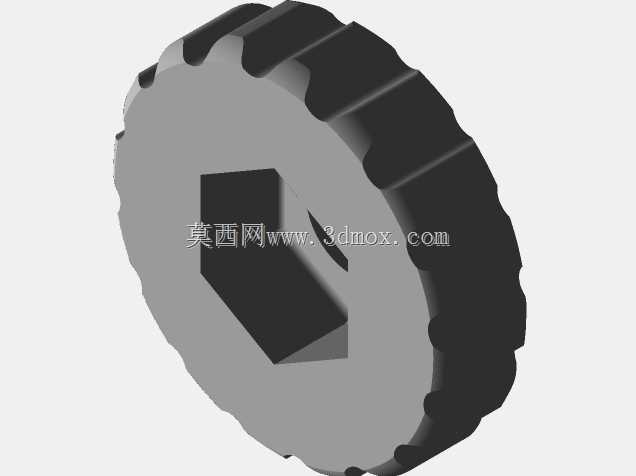

　　从安装边界来看，装置整体为桌面放置式结构，无需额外打孔固定，底部底板的接触面积经过配重优化，在夹持常规尺寸相片时整体重心始终落在底板支撑范围内，不会出现侧翻风险；竖直框架的高度根据常规6-8寸相片的尺寸设计，预留足够的调节行程，可覆盖从薄相纸到带框相片、小型平板的厚度范围，导向柱的长度与丝杆行程匹配，保证最大开口状态下压板不会脱出导向孔，最小闭合状态下丝杆不会出现顶死情况。结构细节上，压板与被夹持物件接触的表面做平整处理，可配套软性防滑垫避免压伤相片表面或电子屏的边框，调节旋钮的滚花间距根据手动操作的施力习惯设计，无需额外工具即可徒手完成调节操作，旋钮直径设置为适合手指捏持的尺寸，转动时的阻尼感适中，既不会过松导致夹持后自行松动，

　　也不会过紧造成调节费力。整套结构的受力路径清晰，夹持时的压紧力通过丝杆传递到顶部安装板，再经侧立板传递到底板，最终由桌面承担，各连接部位的紧固件强度满足日常夹持的受力要求，长期使用不会出现框架变形。在实际使用场景中，这款装置除了用于相片的水平展示固定，还可临时夹持小型便签板、薄型工作台灯底座、小型手绘板等桌面物件，通过螺旋调节实现不同厚度物件的快速装夹与水平校准，相比固定式的相片架，其适配性更强，调节精度更高，可满足桌面场景下多样化的小型物件固定与调平需求。设计过程中优先考虑了手动操作的便捷性与结构的稳定性，没有采用复杂的弹性卡紧结构，而是选用传动可靠、自锁性能好的梯形螺旋结构，避免长期使用后弹性件疲劳失效导致夹持力下降的问题，导向结构的加入则消除了螺旋副传动常见的偏转问题，保证压板始终平行于承托面，夹持时受力均匀，不会出现物件一端压紧一端翘起的情况。各零部件的外形均采用规则的矩形、回转体结构，加工工艺性好，板材类零件可通过常规的钣金切割、折弯成型，轴类、旋钮类零件可通过车削加工完成，装配时仅需通过紧固件连接，无需复杂的焊接或粘接工艺，后期维护也十分便捷，若出现丝杆卡顿的情况，仅需在螺纹副处添加少量润滑脂即可恢复顺畅操作。
