Atmega芯片程序引导加载电路载板结构

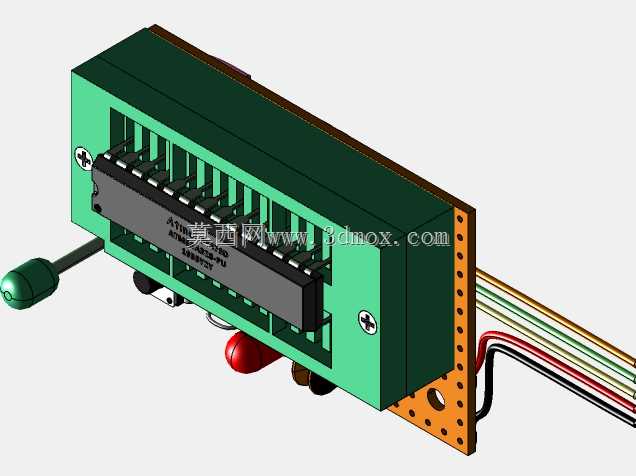

　　在嵌入式硬件开发、小批量单片机样机试制场景中，这类引导加载载板是开发阶段绕不开的工装载体，不少刚接触AVR系列单片机的工程师，都曾在自制最小系统板时踩过接线混乱、下载引脚接反导致芯片烧毁的坑，这款载板的设计初衷，就是把Atmega芯片程序烧录环节需要的外围支撑元件全部整合在一块基板上，省去每次搭面包板飞线的繁琐，也降低临时接线带来的接触不良、信号干扰问题。从结构布局来看，整块载板采用环氧玻纤基板作为基底，基板上预留了标准双列直插芯片座的安装位，能够适配对应引脚数的Atmega直插封装芯片，芯片座采用带锁紧结构的设计，芯片插入后不会因为拉扯外接导线出现松脱，引脚接触压力均匀，避免长期使用后个别引脚氧化接触失效。

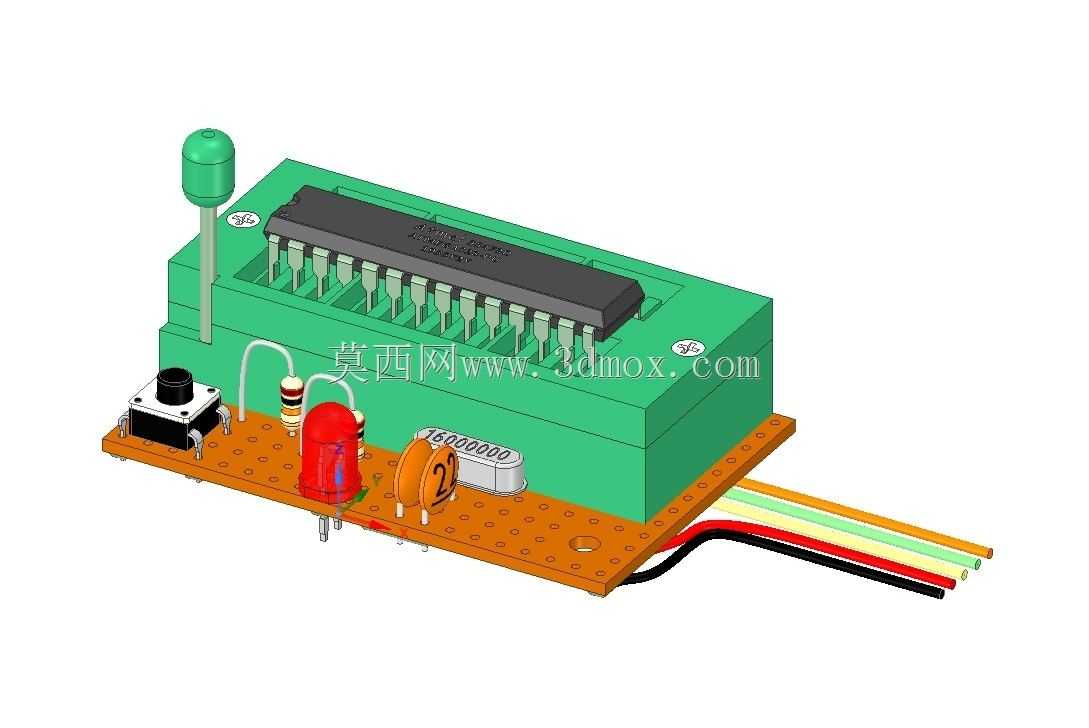

　　基板左上角的绿色柱状元件是状态指示的导光结构，下方对应板载的电源指示灯，导光柱直接延伸到载板边缘，不用凑近基板就能直观判断供电是否正常，旁边的黑色方形元件是带自锁的电源按键，按下后保持供电接通，再次按下切断回路，按键的安装高度略高于周边元件，操作时不会误碰到旁边的阻容元件。按键旁的红色圆柱形元件是极性电解电容，主要作用是滤除电源输入端的低频纹波，电容旁边搭配了不同阻值的色环电阻，分别承担限流、上拉的功能，靠近晶振位置的橙色圆形元件是22pF的瓷片电容，和下方的16MHz无源晶振组成时钟振荡电路，晶振的安装位置紧贴芯片的时钟输入引脚，尽可能缩短走线长度，减少高频信号的辐射干扰，避免时钟信号失真导致程序加载失败。

　　载板右侧引出了多色不同的外接导线，分别对应电源正、电源地、串行数据发送、串行数据接收、复位信号这几个程序加载必需的引脚，导线采用不同颜色做区分，接线时可以直接通过颜色对应下载器的引脚定义，不用反复核对丝印标号，导线出口位置做了应力分散处理，每根导线在基板上的焊点都额外加了焊锡补强，拉扯导线时不会直接把焊点从基板上扯掉。从安装边界来看，整块载板的长宽尺寸控制在常规单片机开发板的通用规格内，四个角没有预留固定孔，因为这类载板主要是桌面开发阶段临时使用，不需要固定在机箱内部，整体元件的最高高度是左上角的导光柱，不会超过常见的桌面下载器的避让空间，芯片座的高度刚好匹配双列直插芯片的插入深度，芯片插好后顶部和周边最高元件的高度差在安全范围内，

　　盖上透明防尘盖也不会出现干涉。设计时特意把高压电容、大电流通路的走线和信号走线做了分区，电源回路的走线宽度比信号走线宽一倍以上，避免大电流供电时走线压降过大，复位引脚的走线上预留了上拉电阻的安装位，不用额外飞线就能实现复位电平的稳定，在实际使用时，只需要把待烧录的Atmega芯片按照缺口方向插入锁紧座，接好对应颜色的下载线，按下电源按键确认指示灯亮起，就可以直接通过下载器向芯片内写入引导程序，不用每次都逐个连接复位、时钟、电源引脚，对于需要批量烧录同型号芯片的场景，这种整合式载板能把单块芯片的烧录准备时间压缩到原来的三分之一，也能减少新手接线错误导致的芯片损坏概率。载板上的元件排布没有追求极致的紧凑，而是给每个元件预留了足够的焊接操作空间，手工焊接时不会因为元件间距太小导致相邻引脚桥接，后期更换损坏的元件也有足够的下烙铁空间，阻容元件全部采用卧式安装，降低整体高度的同时，也比立式安装的抗震动性能更好，即使不小心把载板碰到桌面上，元件也不容易出现引脚弯折、脱焊的问题。
