西门子3RT2516系列交流接触器结构设计

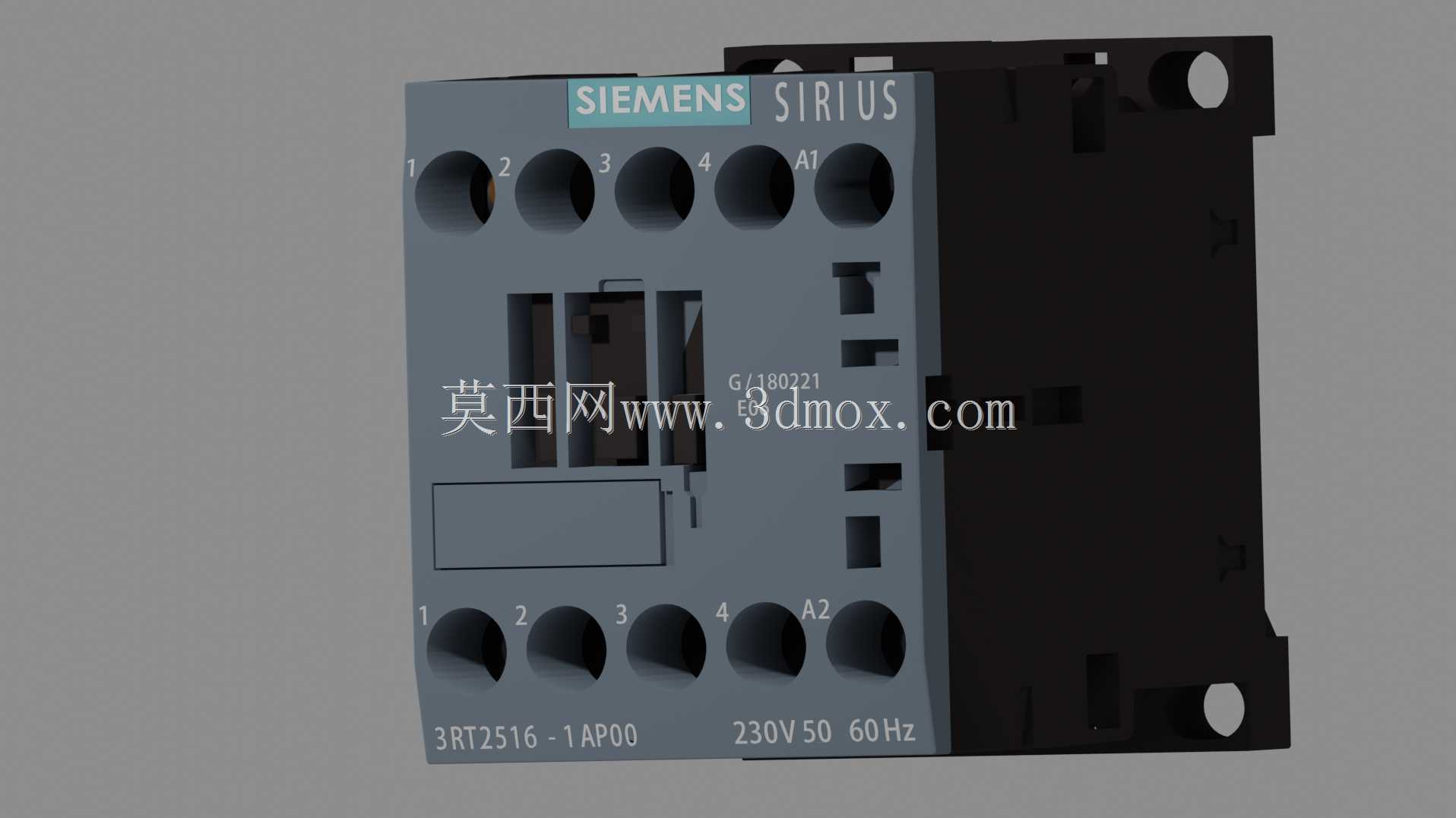

　　在低压配电与工业控制回路的搭建过程中，接触器是承担负载通断控制的核心执行元件，这款西门子3RT2516-1AP00型号的交流接触器，主要面向常规三相异步电机的直接启停、小功率配电回路的远程分合控制场景，在机床控制柜、自动化生产线工位、小型暖通设备控制箱、通用工业装备的电气柜内都有极高的应用占比，是低压控制回路里用量最大的基础元件之一。从实际使用的角度看，这款接触器的核心功能是通过线圈得电产生的电磁吸力带动动触头动作，实现主回路的导通与分断，同时附带的辅助触头可以接入控制回路完成自锁、互锁、状态反馈等逻辑，相比手动开关，它可以实现远距离的回路控制，配合热继电器、断路器还能组成完整的电机启动保护单元，应对电机启动时的短时冲击电流，

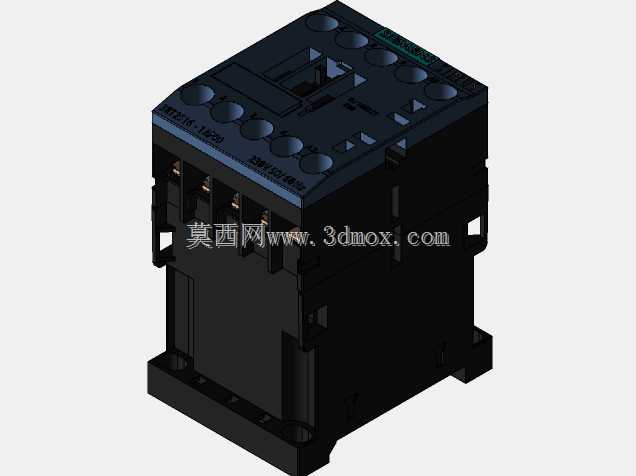

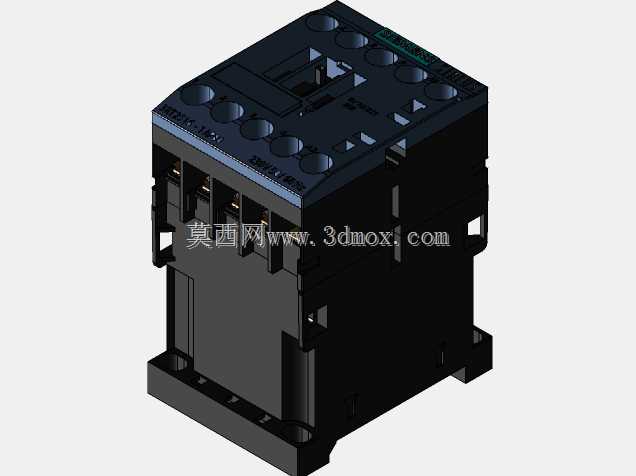

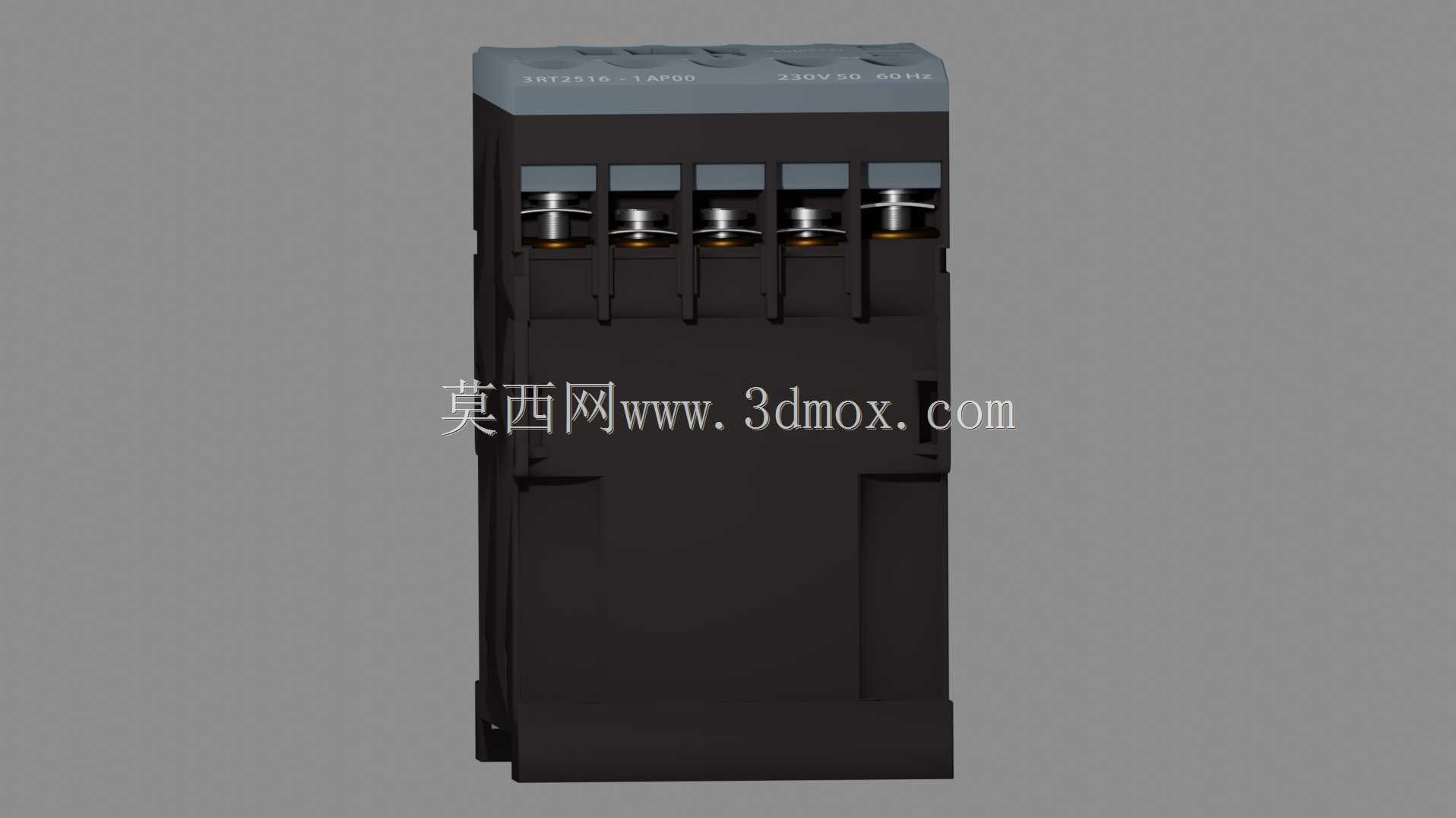

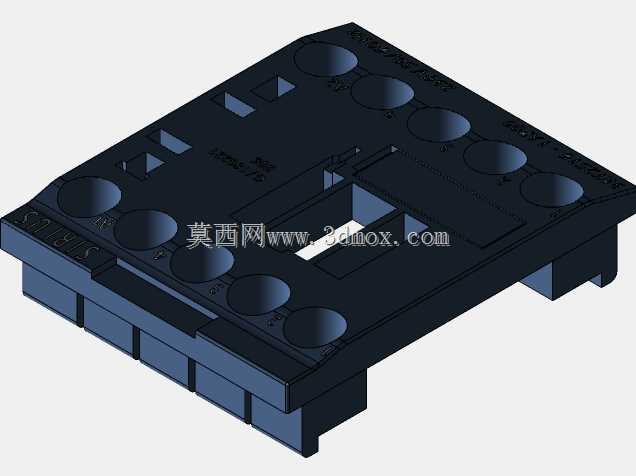

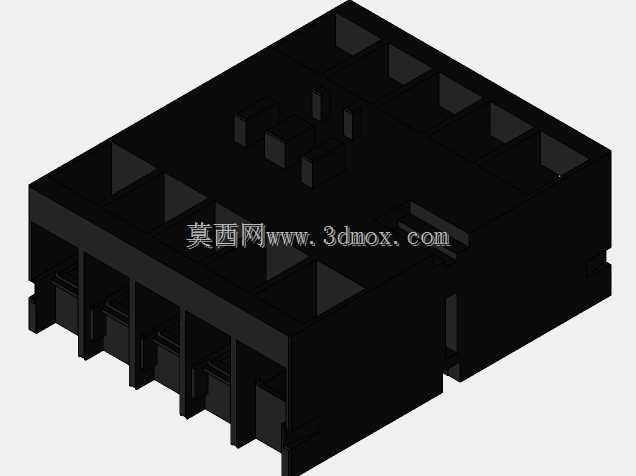

　　也能在额定负载下长期稳定工作，分断时的灭弧结构可以快速熄灭触头分断产生的电弧，避免触头烧蚀、延长元件使用寿命。从设计思路上看，这款接触器采用了西门子SIRIUS系列产品的统一模块化设计逻辑，主体结构分为电磁驱动模块、主触头灭弧模块、辅助触头扩展模块三个独立部分，日常维护时可以单独更换故障模块，不需要整体拆除元件，也可以根据实际控制需求加装不同触点配置的辅助触头块，适配不同的控制逻辑需求。外壳采用高强度阻燃工程塑料材质，满足低压电器的阻燃等级要求，即使触头分断时产生电弧溢出，也不会引燃周边的线缆与柜体材料，正面的接线端子排布采用上下分层设计，主回路进线端子位于元件上部，出线端子位于元件下部，符合电气柜内从上到下的布线习惯，

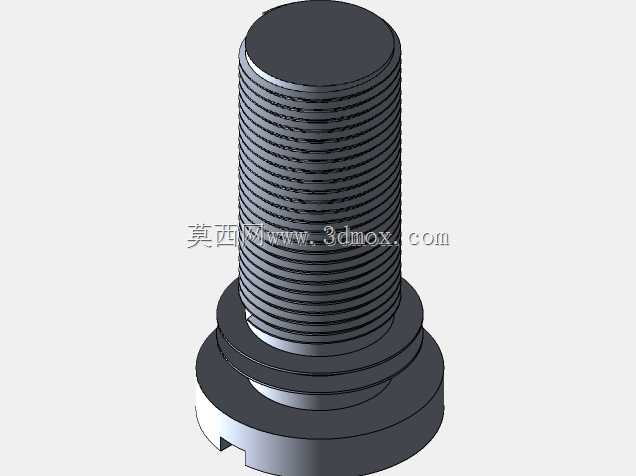

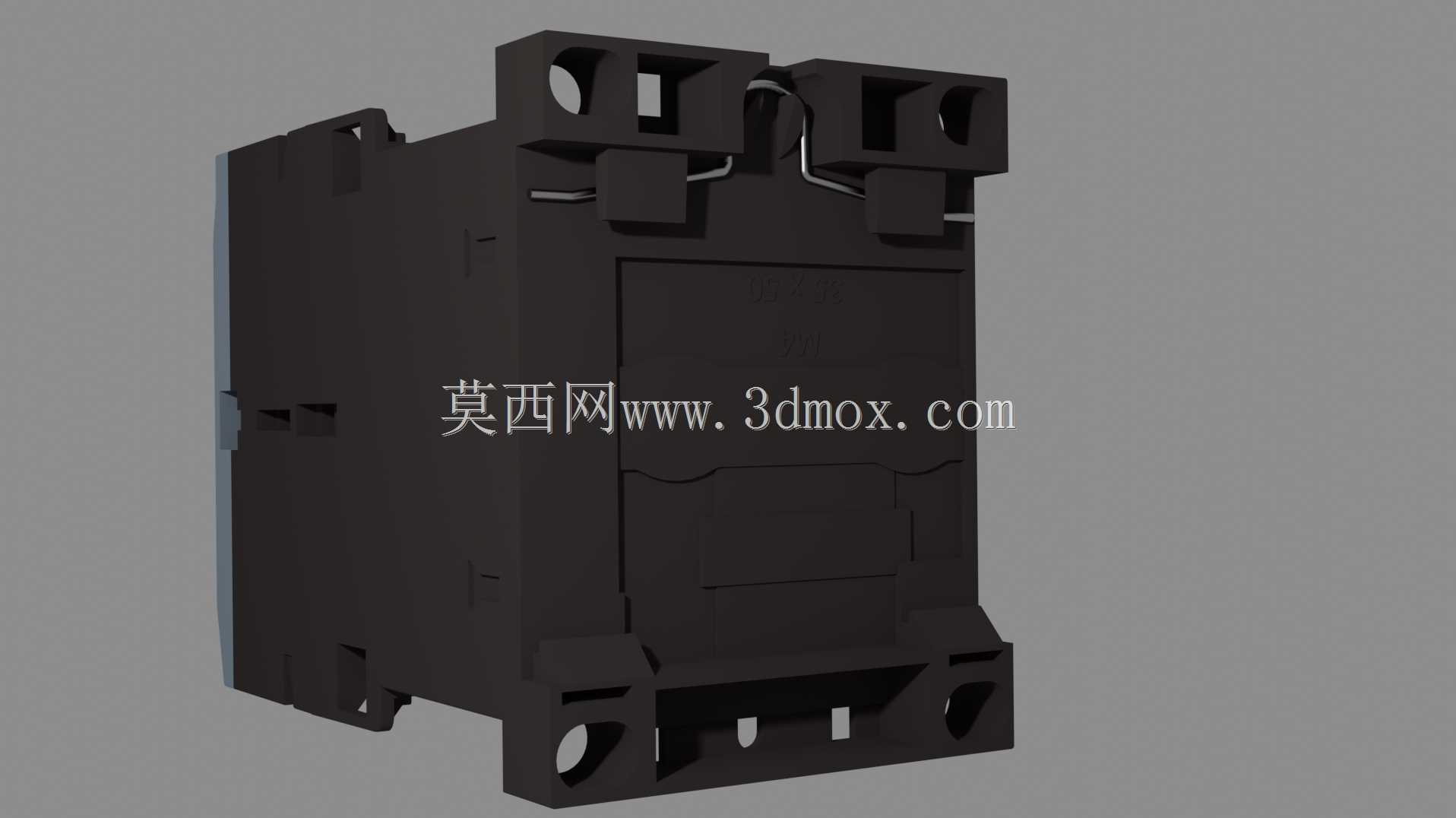

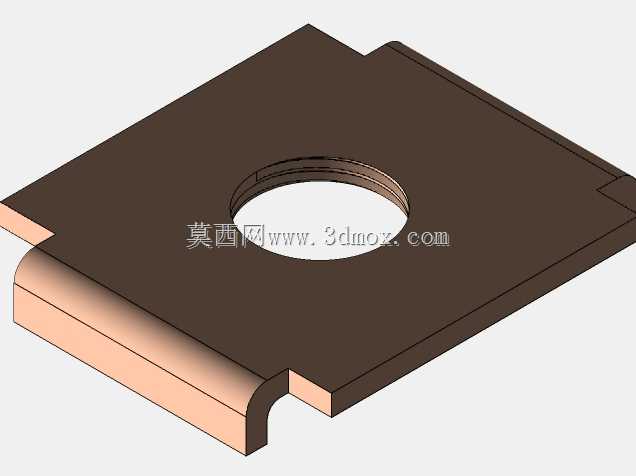

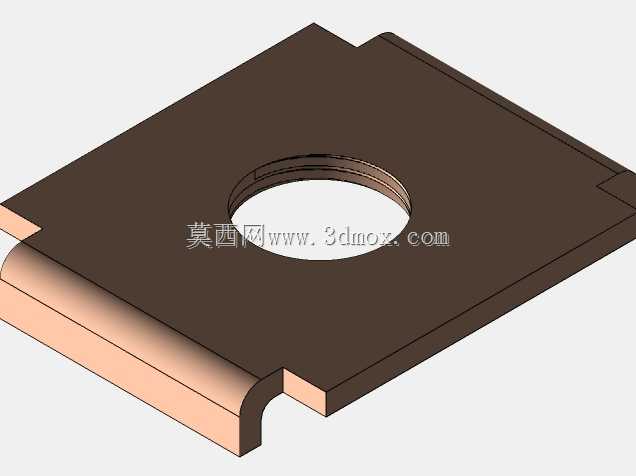

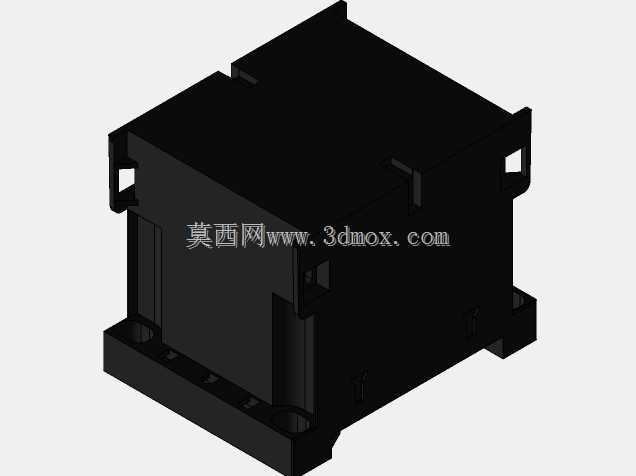

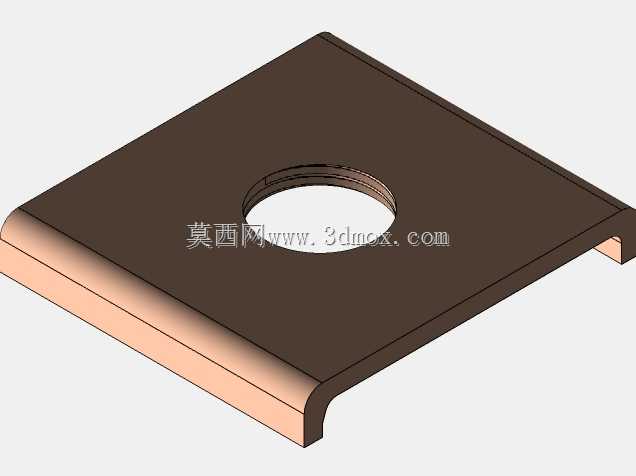

　　每个接线端子都配备了防触电的防护挡板，避免接线时误触带电部位，也能防止灰尘、金属碎屑落入端子间隙造成短路风险。从安装边界与外形尺寸来看，这款接触器采用标准35mmDIN导轨安装结构，不需要额外打孔固定，直接卡装在电气柜内的标准安装导轨上即可，整体宽度控制在45mm的标准模数尺寸，和同系列的断路器、热继电器、辅助触点模块的安装尺寸完全匹配，并排安装时不会出现尺寸干涉，元件的深度方向预留了足够的接线空间，接入1.5-6平方毫米的多股铜芯线时，线缆弯曲半径不会和柜内其他元件产生冲突，上下接线端子的螺丝位置正对元件正面，使用普通十字螺丝刀就可以完成接线操作，不需要侧向探入操作，降低了柜内狭小空间的接线难度。主触头的接触面采用银合金材质，

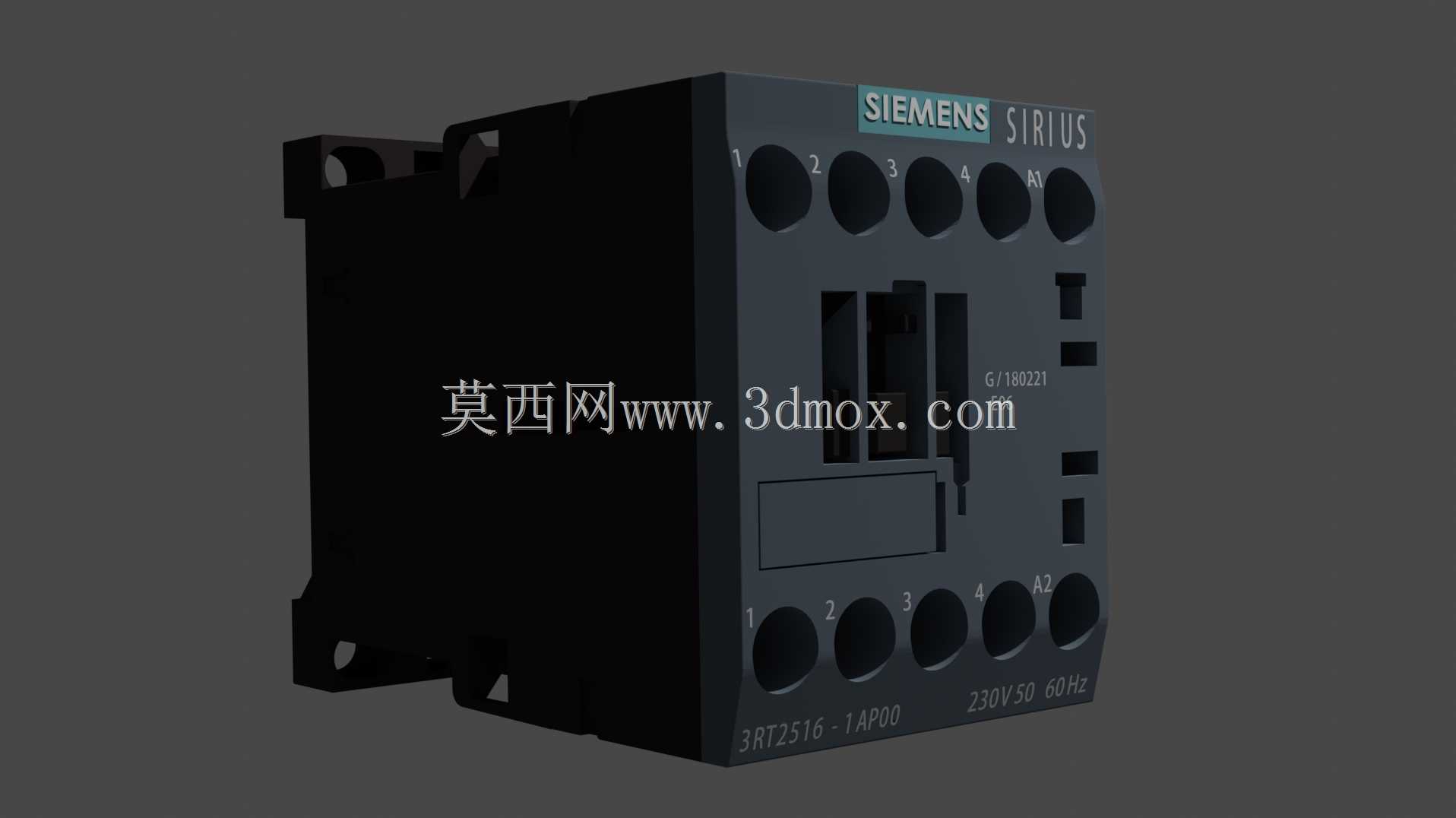

　　相比纯铜触头具备更好的耐电弧烧蚀能力与导电性能，长期带载工作时触头的温升更低，不会因为长期发热导致接线端子松动、绝缘老化等问题，线圈部分采用交流230V50/60Hz的通用电压规格，适配国内绝大多数工业现场的控制回路电压等级，线圈的功耗控制在较低水平，长期吸合状态下不会产生过高的温升，也能降低控制柜内的整体散热压力。元件正面预留了清晰的型号标识与接线标识，每个主回路端子、辅助触头端子、线圈接线端子都有明确的符号标注，接线时不需要额外查阅手册就能快速对应点位，元件侧面带有机械状态指示窗口，可以直观看到接触器当前是处于吸合还是分断状态，现场排查故障时不需要测量电压就能快速判断元件的工作状态，大幅提升现场运维的效率。在实际选型搭配时，这款接触器的额定工作电流可以覆盖常规7.5kW及以下功率的三相异步电机直接启停需求，也可以用于控制照明回路、电容补偿回路等阻性或容性负载，和同系列的热继电器直接插接安装即可，不需要额外的连接导线，减少了柜内的接线点位，也降低了接线故障的概率，整体结构紧凑，没有多余的冗余设计，所有结构细节都围绕工业现场的安装、使用、维护需求设计，兼顾了安装便利性、运行可靠性与维护便捷性，是低压控制回路里非常成熟的标准化元件结构。
