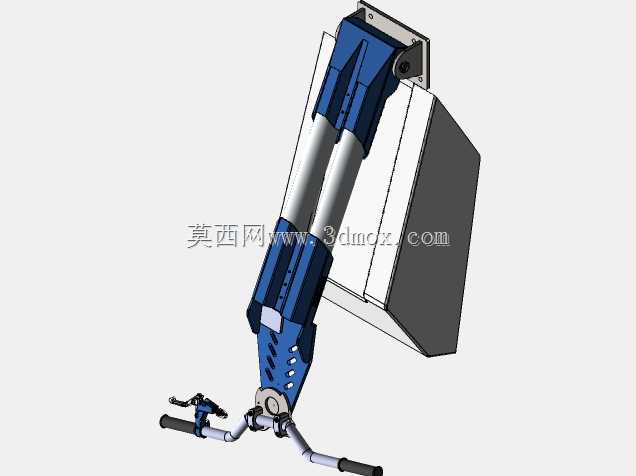

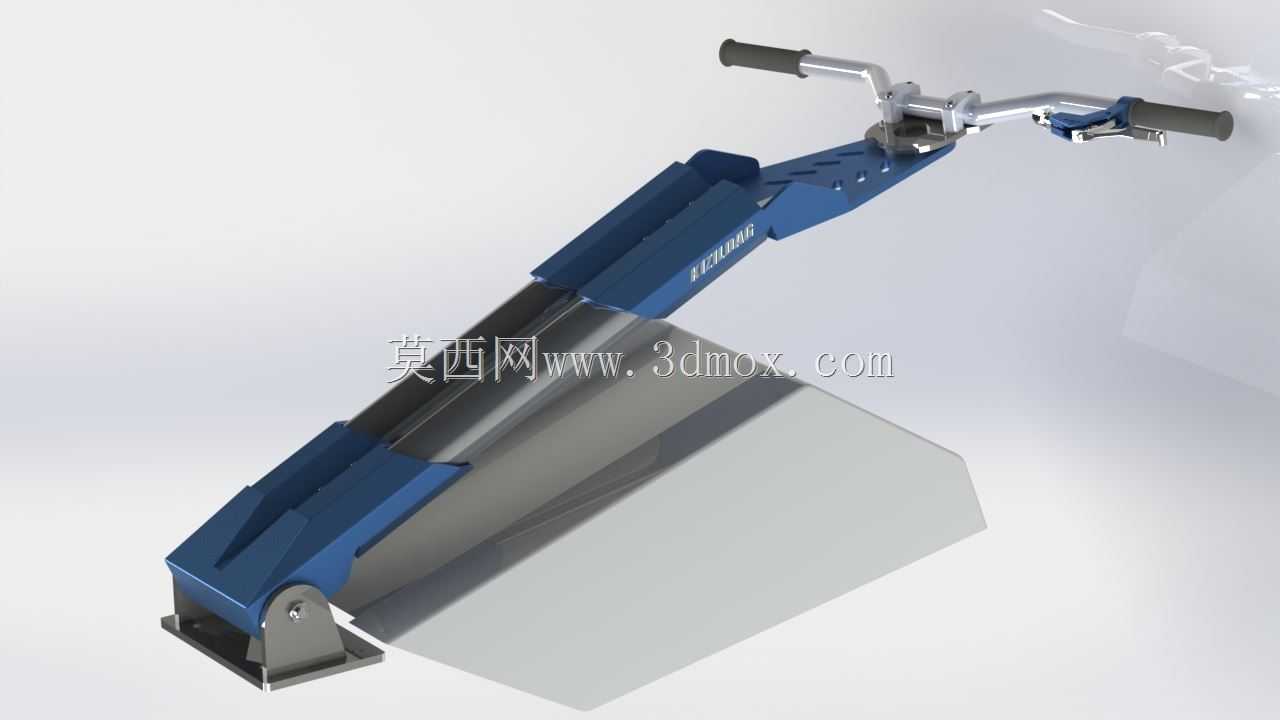

手动液压搬运车操控手柄总成结构

　　该操控手柄总成是手动液压搬运设备的核心人机交互部件，直接决定设备操作的流畅度与作业可靠性，在仓储货物周转、车间工位物料转运、商超后场货品搬运等场景中，是操作人员与设备执行机构之间的唯一操控接口。从实际使用场景来看，这类手柄需要适配站立式操作的人机工程需求，操作人员在推行、起升、下降载荷的全过程中，手部握持区域的高度、角度都需要匹配成年人自然站立时的手臂姿态，避免长时间作业产生的肌肉疲劳。

　　从功能特性上拆解，该总成集成了三大核心功能模块：第一是推行受力承载结构，手柄横杆两端的防滑握把采用橡塑包覆材质，表面做防滑纹理处理，在操作人员施加横向推行力时，能够提供足够的摩擦阻力，即使手部沾有少量油污或汗液也不会出现打滑问题；横杆与下部支撑臂的连接位置采用铸钢铰接座，能够承受推行过程中产生的横向弯矩与突发冲击载荷，避免在重载转向时出现结构变形。第二是液压控制触发机构，手柄内部集成了液压卸荷的触发连杆，操作人员捏动握把位置的控制扳机时，连杆会将动作传递到下部的液压阀体，实现货叉的下降动作，扳机的触发行程经过匹配调校，既不会因为行程过短导致误触发，也不会因为行程过长造成操作滞后，触发力度控制在成年人单指可轻松操作的区间，降低频繁操作的劳动强度。第三是液压泵体的驱动连接结构，手柄下部的支撑臂直接与液压搬运车的泵芯压杆铰接，操作人员上下扳动手柄时，会通过杠杆结构驱动液压泵做功，实现货叉的起升动作，杠杆比的设计经过匹配，在额定载荷下，操作人员施加在手柄上的下压力不会超过人体正常施力范围，保证单人即可完成重载起升操作。

　　从设计思路层面分析，该结构首先考虑了户外与工业场景的耐用性需求，所有外露的金属结构件，包括支撑臂、铰接座、连接螺栓都采用了表面喷塑或镀锌处理，能够抵御仓储环境中常见的潮气、轻微腐蚀性介质的侵蚀，橡塑握把材料选用耐油耐老化的配方，避免长期接触液压油、地面灰尘后出现开裂、发粘的老化问题。结构的铰接位置全部配置了自润滑衬套，日常使用过程中不需要频繁加注润滑脂即可保证转动顺畅，同时衬套能够吸收部分作业过程中的振动，提升握持手感。支撑臂的主体结构采用钢板冲压焊接成型，在保证整体结构强度的前提下，尽可能降低自身重量，避免增加操作人员的额外负担，臂身的流线型包覆外壳一方面能够避免内部连杆、铰接结构外露夹伤操作人员，另一方面也能减少搬运过程中手柄与货物、货架发生碰撞时的剐蹭损伤。

　　关于安装边界与尺寸适配，该手柄总成的底部安装接口采用标准化的铰接孔位设计，能够直接适配主流吨位手动液压搬运车的泵体安装座，安装时只需要穿入铰接销轴、连接液压控制连杆即可完成装配，不需要对原有设备进行额外的打孔或改装。手柄处于竖直静止状态时，整体高度适配常规搬运车的操作高度，握把位置距离地面的高度在成年人腰部到胸部之间的舒适操作区间，当手柄下压到最大泵油行程时，不会与地面或设备本体发生结构干涉，左右转向的最大角度能够满足搬运车在狭窄仓储通道内的转向需求，转向过程中手柄外壳不会与车身上的其他部件发生碰撞。握把的横向宽度经过匹配，既能够满足双手握持推行的需求，也不会因为过宽导致在狭窄通道内通行时发生剐蹭，整体结构的受力路径经过优化，所有承受主要载荷的铰接点都布置在应力集中最小的位置，避免长期交变载荷作用下出现结构疲劳开裂。

　　在实际设备选型匹配时，需要注意该手柄总成的杠杆比与对应液压泵的排量匹配，保证每次扳动手柄的起升行程处于合理区间，同时控制连杆的行程需要与液压阀的卸荷行程完全对应，避免出现扳机捏到底仍无法完全卸荷，或者扳机未触发就出现货叉自降的问题。日常维护过程中，只需要定期检查铰接销轴的防松结构是否可靠、握把的包覆层是否出现破损、内部连杆是否出现变形即可，整体结构的易损件只有握把与铰接衬套，更换成本低，维护难度小，能够适配绝大多数常规工况下的手动液压搬运设备使用需求。
