带安装槽卡扣式基座零件三维建模

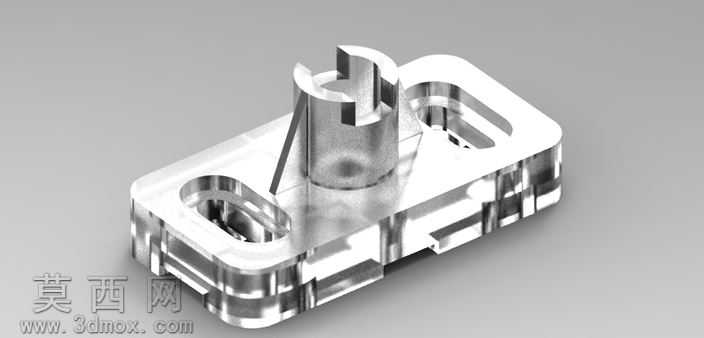

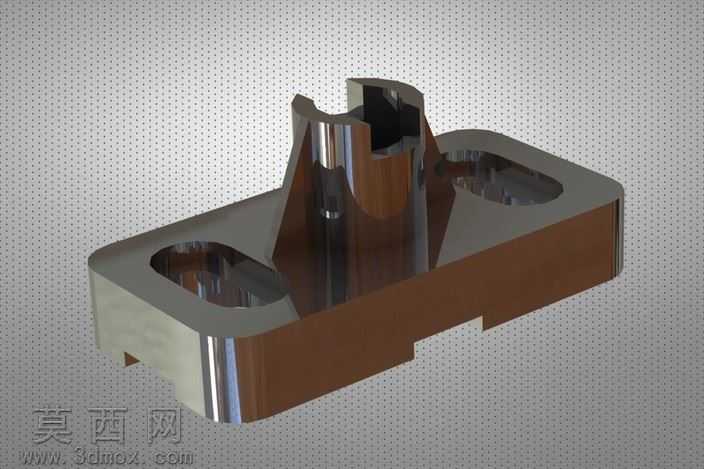

本次建模的零件为一款带双侧腰型安装槽的卡扣式基座零件，建模过程首先从零件的主体底座轮廓开始绘制，先在基准草绘平面上绘制出带圆角过渡的矩形底座外轮廓，通过拉伸命令生成底座的基础实体，底座边缘统一做了圆角处理，避免锐边应力集中的问题。随后在底座对称位置绘制两个腰型安装槽的草绘轮廓，通过切除拉伸命令生成贯通的安装槽结构，腰型槽的设计可以适配安装时的位置公差调整，满足实际装配的微调需求。接下来完成底座上方的卡扣支撑结构建模，首先在底座上表面绘制支撑筋与卡扣主体的连接轮廓，通过拉伸生成支撑筋的基础形态，支撑筋采用三角加强结构，有效提升卡扣部位的结构强度，避免受力后出现断裂变形的问题。卡扣主体部分采用回转与拉伸结合的建模方式，先绘制卡扣的环形主体轮廓，通过拉伸生成基础柱体后，在柱体顶端绘制卡扣的缺口卡槽结构，通过切除拉伸生成卡扣的卡接配合位，卡槽的尺寸经过精准约束，能够与对应配合件实现稳定的卡扣连接，同时在卡扣与支撑筋的连接位置做了渐变过渡处理，优化应力分布。建模过程中对所有的配合面、安装面都做了尺寸公差的预留设计，保证后续装配的适配性。材质渲染阶段选用哑光深灰工程塑料材质，调整材质的粗糙度、反光度参数，还原工业塑料零件的真实质感，同时添加柔和的环境光影，清晰展现零件的各个结构细节，包括腰型槽的内壁、卡扣的卡槽轮廓、支撑筋的过渡曲面都能清晰呈现，方便直观查看零件的结构形态。整个建模过程遵循机械零件设计的规范，所有结构都具备实际的工程实用性，没有冗余的装饰结构，各部分尺寸比例协调，既满足结构强度要求，也兼顾了零件的轻量化设计需求，可直接用于后续的装配验证、工程出图或者3D打印试制。
