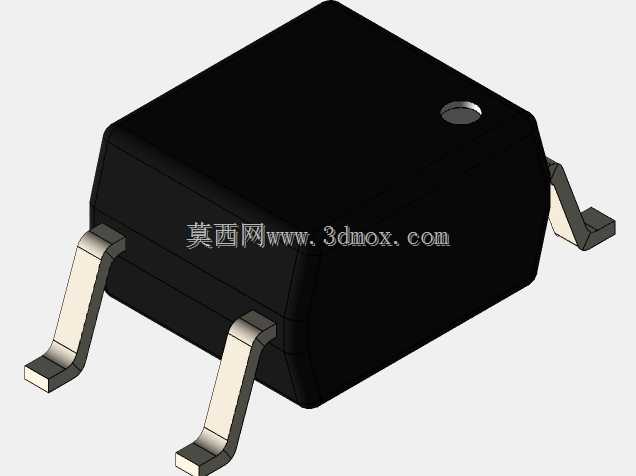

贴片式光电耦合器TLP181三维结构

　　在工业控制板卡、开关电源、通讯接口电路的PCB布局布线工作里，光电耦合器是实现强弱电信号隔离、阻断回路共模干扰的核心分立器件，这款贴片封装的TLP181光耦，是小功率信号隔离场景下应用极广的型号，很多做工控板、消费类电源的结构工程师在做器件建库、板级干涉检查时，都需要精准的三维模型来确认安装间隙。

　　从实际功能特性来看，这款光耦内部集成了红外发光二极管与光敏三极管，通过光信号实现输入输出端的电气完全绝缘，能有效阻断前后级电路的地环路干扰，避免强电侧的浪涌、尖峰脉冲串入弱电控制回路损坏主控芯片，在RS485通讯接口、开关电源反馈回路、单片机IO口隔离驱动这类场景中，单颗器件就能实现上千伏的绝缘耐压，满足多数民用与工业级设备的安规要求。

　　做这款器件的三维建模时，首先要贴合SOP-4贴片封装的实际安装边界来定基准，引脚的共面度是建模时需要重点把控的参数，因为贴片器件过回流焊时，如果引脚共面度偏差超过0.1mm，很容易出现虚焊、立碑的焊接缺陷，所以建模时四个引脚的焊接端面要严格对齐同一基准平面，引脚的弯折弧度也要还原真实冲压成型的形态，不能做成生硬的直角，否则在做PCB装配干涉检查时，会误判引脚与周边焊盘、丝印的间隙。

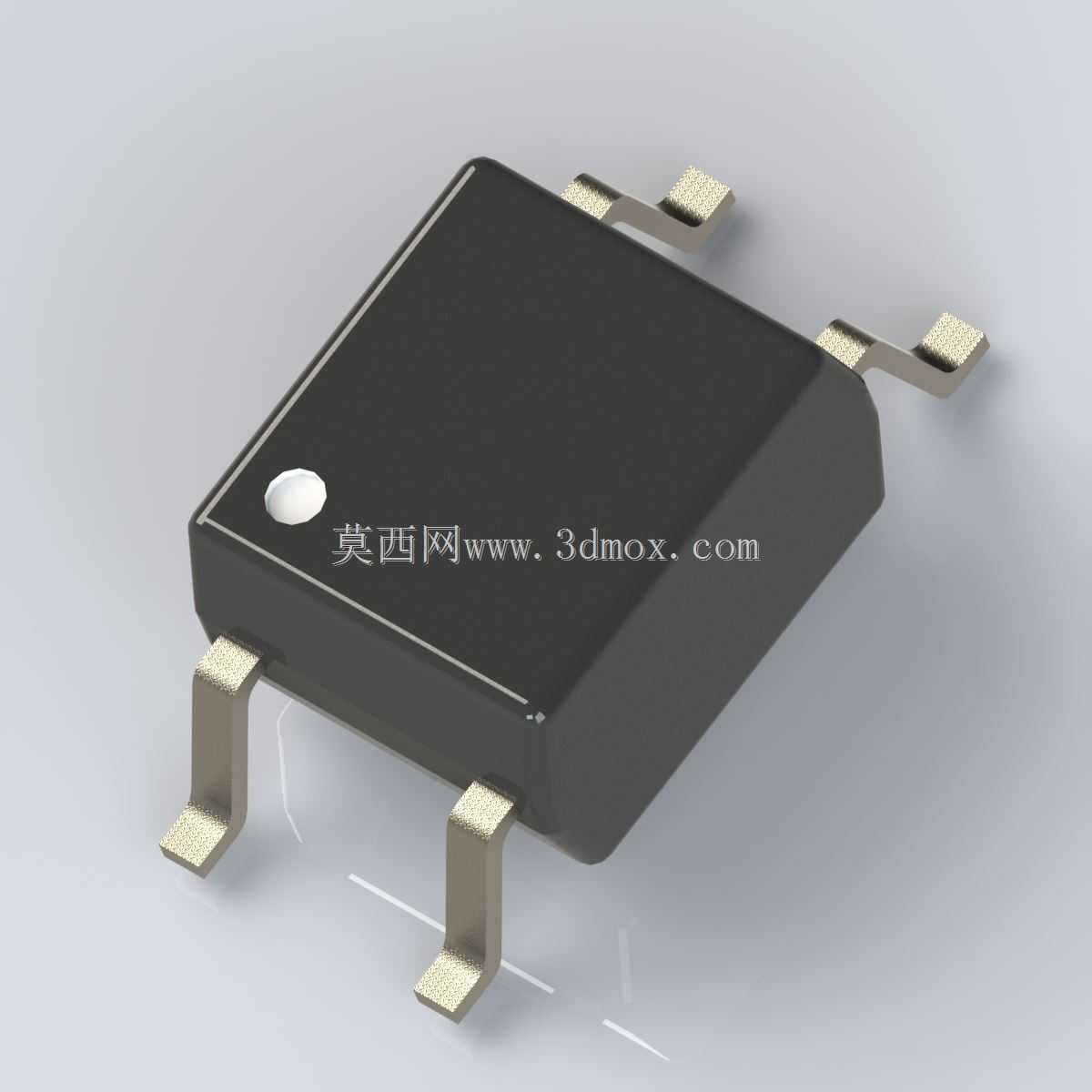

　　外形尺寸上，这款器件的本体主体为黑色阻燃环氧树脂封装，本体顶面的圆形定位标记是建模时不能遗漏的细节，这个标记是生产贴片时用来确认器件引脚方向的标识，对应PCB封装上的一号引脚位置，要是模型漏做这个标记，后续导出STEP文件给SMT产线做贴装程序校验时，很容易出现方向识别错误。本体的长宽尺寸要严格匹配器件手册的标称值，四个引出引脚分别从本体两侧伸出，其中一侧两个引脚为输入端，对应内部发光二极管的阳极与阴极，另一侧两个引脚为输出端，对应光敏三极管的集电极与发射极，引脚的宽度、厚度以及引脚间的节距都要和实际封装尺寸一致，2.54mm的引脚节距是这类小封装光耦的通用参数，建模时要保证相邻引脚中心距的公差控制在±0.05mm以内，和PCB封装的焊盘位置完全对应。

　　在实际设备选型应用中，这款小体积贴片光耦多用于板上空间有限的场景，相比传统直插DIP封装的光耦，它的本体厚度更薄，占用PCB的投影面积更小，适合高密度贴装的控制板卡，建模时还原本体的真实拔模斜度也很重要，环氧树脂塑封本体在脱模时会有微小的拔模角度，要是把本体做成垂直的直壁，在做板级堆叠装配时，会误判器件和上方屏蔽罩、结构壳体的间隙，很多新手工程师建模时容易忽略这个细节，导致实际打样组装时出现器件顶壳的问题。

　　从结构设计的角度看，这类半导体分立器件的三维模型不需要做内部的晶圆、键合丝细节，因为结构工程师使用模型的核心场景是做装配干涉检查、整机布局确认，只需要把外部的装配尺寸、外形轮廓、引脚形态、定位标识做精准就足够满足使用需求，模型的表面质感也要还原真实塑封器件的哑光黑质感，引脚部分做镀锡金属的质感还原，方便在装配评审时快速识别器件类型。在做PCB组件装配时，这款光耦的焊接端面要和PCB板表面保持0.05mm左右的间隙，还原实际锡膏焊接后的贴合状态，不要让引脚直接穿入PCB板内部，也不要留过大的间隙，这样导出的工程图、装配截图才能真实反映实际贴装后的状态，方便结构、电子、工艺多个岗位的工程师协同评审。

　　很多做电源板设计的工程师在布局时，会把这类光耦放在高低压区域的分割槽上方，这时候精准的模型尺寸就能帮助确认光耦本体到安规槽的距离是否满足爬电距离要求，要是模型尺寸偏大或偏小，都会导致安规距离计算出现偏差，后续过安规认证时出现整改问题。另外引脚的成型角度也要和实际编带包装的器件形态一致，SOP封装的引脚是向外微张的，贴装时经过焊锡表面张力的作用会自动归位到焊盘上，建模时还原这个微张的角度，能让SMT工艺工程师在做钢网开口设计、贴装吸嘴路径规划时更准确地评估器件贴装的偏移容忍度。
