混凝土泵送管路用防杂物过滤装置

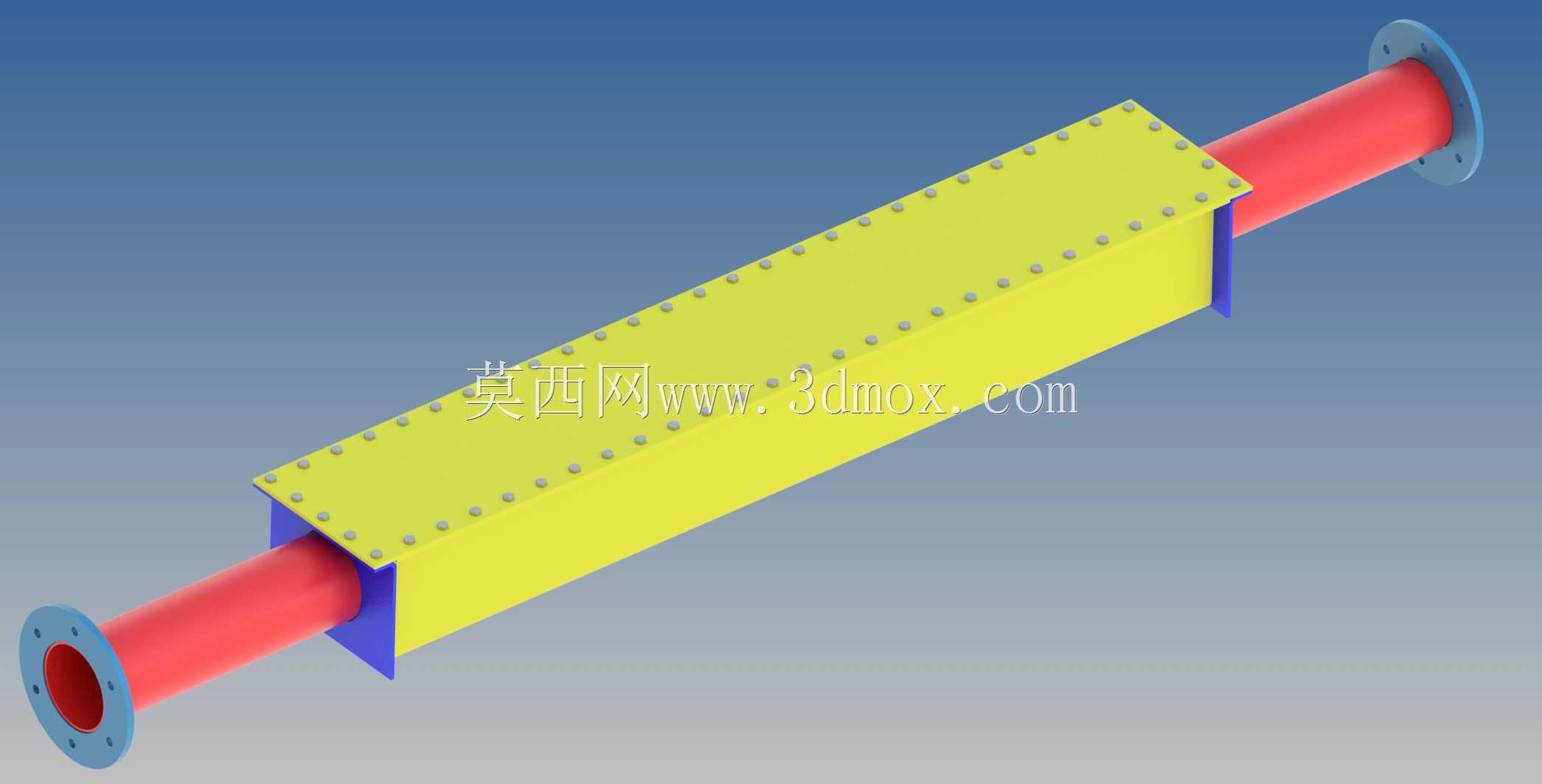

　　在混凝土泵送作业场景中，输送管路内一旦混入结块水泥、废弃扎丝、混凝土块等硬质杂物，会随高压料流直接冲击泵车叶轮，轻则造成叶轮叶片磨损加剧、泵送压力波动，重则打坏叶轮叶片、卡滞泵送机构，直接导致现场施工中断，这类故障在高层住宅浇筑、桥梁桩基混凝土输送等连续作业场景中，带来的误工成本与设备维修成本远高于常规易损件损耗。这款安装在泵送管路中段的过滤结构，正是针对这类现场痛点设计的管路防护部件，不需要改动原有泵送管路的整体布局，可直接串接在混凝土泵出口与输送管路之间的位置。从结构设计来看，装置两端采用标准法兰连接结构，法兰盘的螺栓孔位、对接端面尺寸完全匹配常规混凝土输送管的连接规格，安装时不需要额外加工过渡接头，

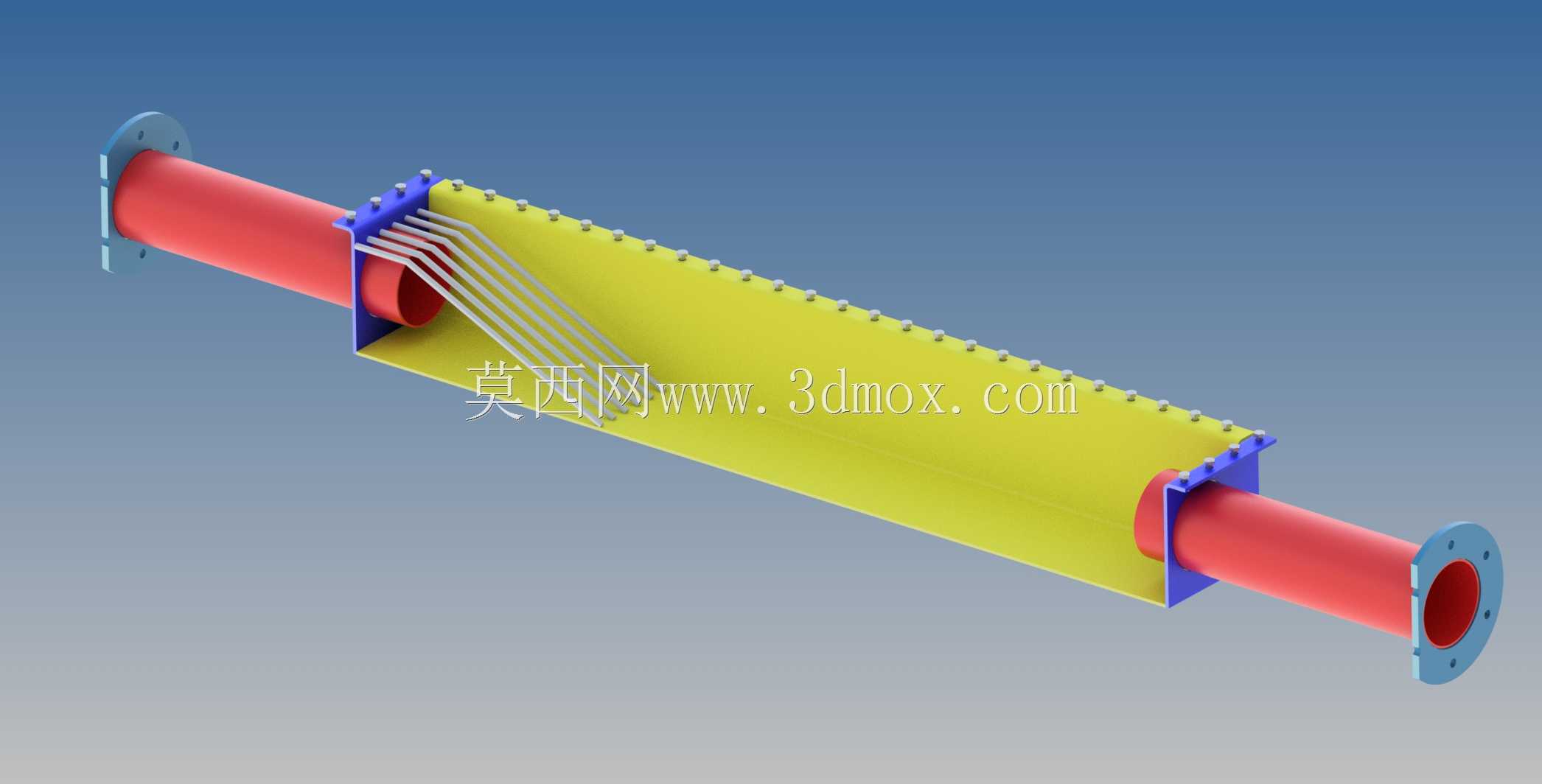

　　直接替换原有同长度的管路段即可完成装配，两端的红色管路段与原有输送管内径保持一致，不会因为通径变化造成混凝土输送的压损增大，避免出现堵管隐患。中间的过滤腔体采用扩径式设计，相比两端输送管的通径更大，当混凝土流经该段时，料流速度会适当降低，减少高速料流对过滤结构的直接冲刷磨损，腔体内倾斜布置的多道平行栅格过滤条，栅格间隙经过反复校核，既可以拦截尺寸超过间隙的硬质杂物，又不会阻挡混凝土中的骨料正常通过，栅格采用倾斜布置的方式而非垂直于料流方向，能够让被拦截的杂物在料流推力作用下贴靠在腔体侧壁的非通流区域，避免杂物堆积在栅格表面造成通流面积减小，有效降低长时间作业下的堵管概率。在实际作业过程中，混凝土从一端法兰进入装置后，

　　大尺寸的硬质杂物会被栅格拦截在腔体内，符合粒径要求的混凝土骨料与水泥浆则可以顺利穿过栅格间隙，从另一端法兰流出进入后续输送管路，最终到达浇筑位置，整个过滤过程不需要额外的动力源，完全依托泵送本身的料流压力完成过滤动作，不会增加泵送系统的额外负载。从安装边界来看，装置整体为同轴式直管结构，没有向外突出的复杂结构，安装时只需要保证两端法兰与原有管路的同轴度误差在常规管路安装允许范围内即可，不需要额外预留过大的侧向操作空间，适配工地现场复杂的管路排布场景，不管是水平铺设的输送管路，还是垂直向上的高层输送管路，都可以正常安装使用，不会因为安装角度变化影响过滤效果。栅格条采用耐磨材质设计，能够承受混凝土骨料长期冲刷带来的磨损，

　　相比普通薄钢板冲孔的过滤结构，抗冲击能力更强，即使遇到较大尺寸的结块混凝土撞击，也不会出现栅格变形、断裂的情况，避免过滤结构损坏后杂物进入后端泵体造成二次故障。在日常维护方面，只需要在泵送作业间隙，拆开腔体一侧的密封法兰，就可以快速清理腔体内拦截的杂物，清理完成后重新紧固法兰螺栓即可继续投入使用，维护操作不需要特殊工具，现场施工人员就可以完成，不需要等待专业维修人员到场，能够最大限度减少维护占用的作业时间。
