12通道数字IO通讯采集控制模块

　　在离散制造产线的信号采集层、小型分布式设备的控制节点搭建场景里，这类多通道数字量输入输出模块是衔接现场传感元件与上层控制单元的核心硬件，日常会对接各类接近开关、光电传感器的通断信号输入，同时输出开关量驱动中间继电器、指示灯、小型电磁阀这类负载，在单机自动化改造、老旧设备信号升级、小型工位自控系统里的应用占比极高，不需要搭配大型PLC机架即可独立完成局部信号的采集与逻辑输出，大幅降低小型自控项目的硬件成本。

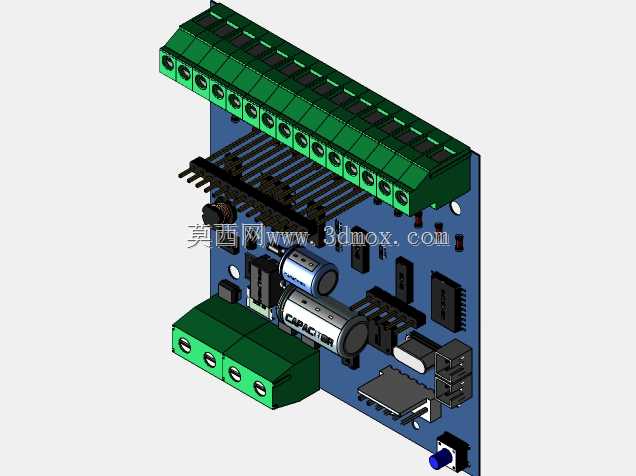

　　从功能配置来看，该模块集成12路可独立配置的数字IO通道，每路通道可根据现场接线需求灵活设置为输入或输出模式，不需要额外更换通道板卡；板载RS485通信接口，支持标准工业现场总线协议，可直接接入Modbus-RTU网络，和触摸屏、上位机组态软件、主站PLC实现长距离数据交互，通信链路具备基础的抗干扰设计，适配车间复杂电磁环境下的稳定通信需求。核心控制单元采用Atmega328微控制器，内置的固件逻辑可完成通道信号防抖、输入状态轮询、输出逻辑锁存、通信异常状态下的输出安全锁定等基础功能，避免现场信号抖动导致的误触发，也能在通信中断时维持输出状态或切换到预设安全态，防止设备误动作。输出侧采用ULN2803达林顿管阵列做开放式集电极输出，每路输出可承载常规小型直流负载的驱动电流，不需要额外外接驱动芯片即可直接驱动常见的低压直流负载，简化外围接线设计。

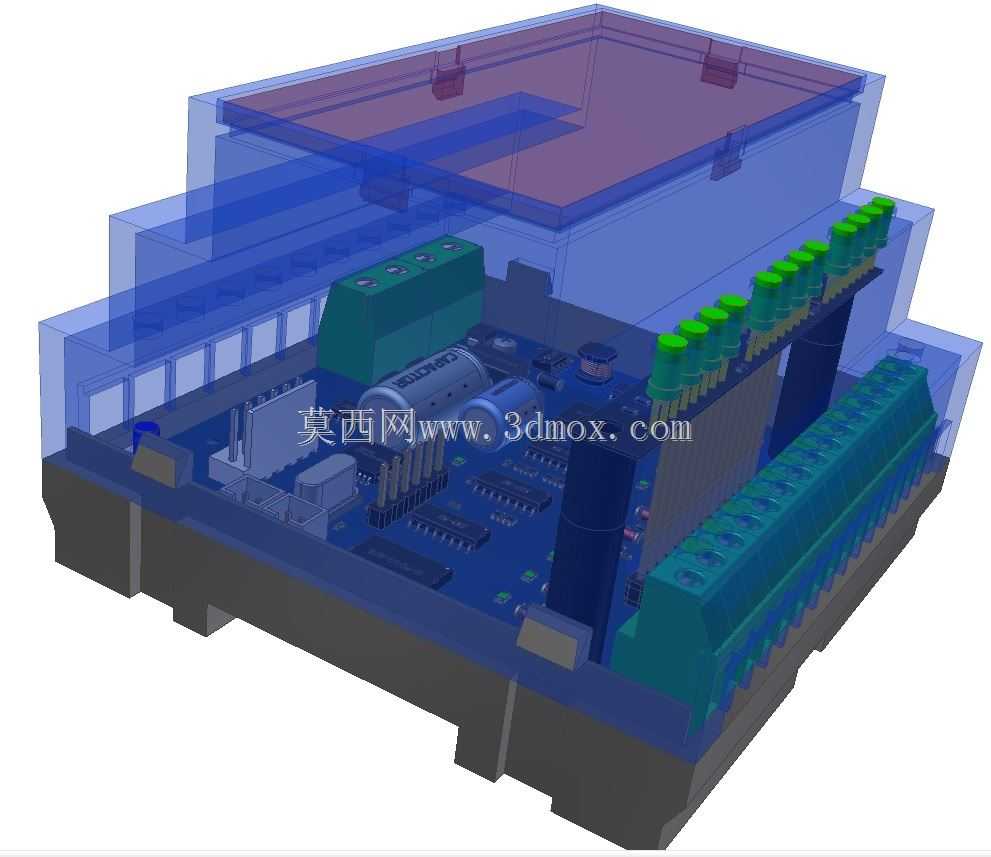

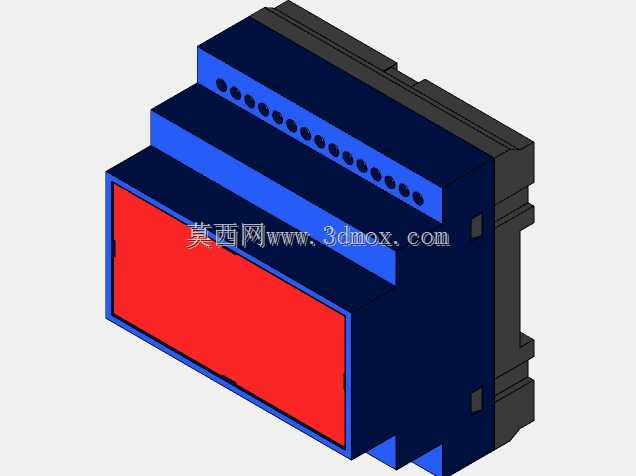

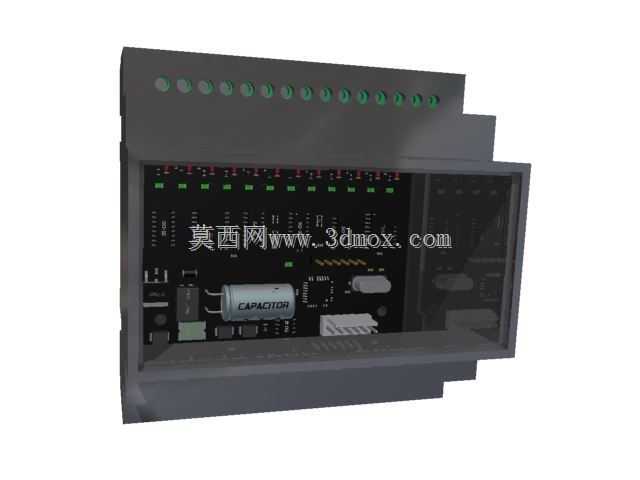

　　结构设计层面，模块采用标准DIN导轨安装的壳体外形，整体为阶梯式窄体塑壳结构，宽度适配常规电气柜内的导轨安装间距，上下两侧预留接线端子排的安装空间，正面排布通道状态指示灯，每路IO通道对应一个独立的LED状态指示，现场调试时可直接通过灯亮灭判断通道通断状态，不需要外接万用表即可快速排查接线故障。壳体顶部预留通信接口与电源接口的标识位，接线端的引脚间距符合工业接线的安全爬电距离要求，内部PCB板做了分区布局，强电驱动区域与弱电控制区域做了物理分隔，减少电源回路对微控制器和通信电路的电磁干扰，板载的电源滤波电容可适配工业现场常见的电压波动场景，避免电源尖峰导致的控制器复位。

　　做三维结构设计时，这类模块的建模需要重点关注几个安装边界：首先是DIN导轨卡扣的配合尺寸，要匹配标准35mmDIN导轨的卡槽尺寸，卡扣的弹性行程要预留足够的安装与拆卸余量，避免现场安装时卡扣过紧无法卡入导轨，或是过松导致模块在柜内滑动；其次是上下接线端子的外露高度，要保证接线后导线的弯曲半径不会和柜内其他元器件产生干涉，端子的螺丝孔位要和壳体上的接线避让孔完全同轴，避免装配时端子歪斜导致接线困难；正面的指示灯透光孔位置要和PCB上的LED灯珠位置完全对齐，每个透光孔的直径要保证灯珠的光线可清晰透出，同时不会出现相邻通道灯光串扰的问题。壳体的拼接缝隙要控制在合理范围内，既保证上下壳装配的卡扣配合强度，也要避免缝隙过大导致车间粉尘进入壳体内部，在多粉尘的加工车间场景下，壳体的接缝处还可预留密封胶条的安装槽位，提升防护等级。

　　在实际选型适配时，这类模块的安装深度需要匹配电气柜的内部安装空间，尤其是薄型壁挂式电气柜，要提前核算模块本体加上接线后的总深度，避免柜门关闭时挤压导线；模块的供电回路要和现场大功率设备的供电回路做隔离，避免大功率设备启停时的电压尖峰通过电源回路串入模块，导致通信中断或通道损坏。对于需要频繁调整IO逻辑的场景，模块壳体侧面预留的固件烧录接口位置要保证在不拆卸模块的前提下即可接入烧录器，方便现场升级固件逻辑，不需要将模块从导轨上拆下即可完成参数调整与程序更新，减少现场维护的工作量。
