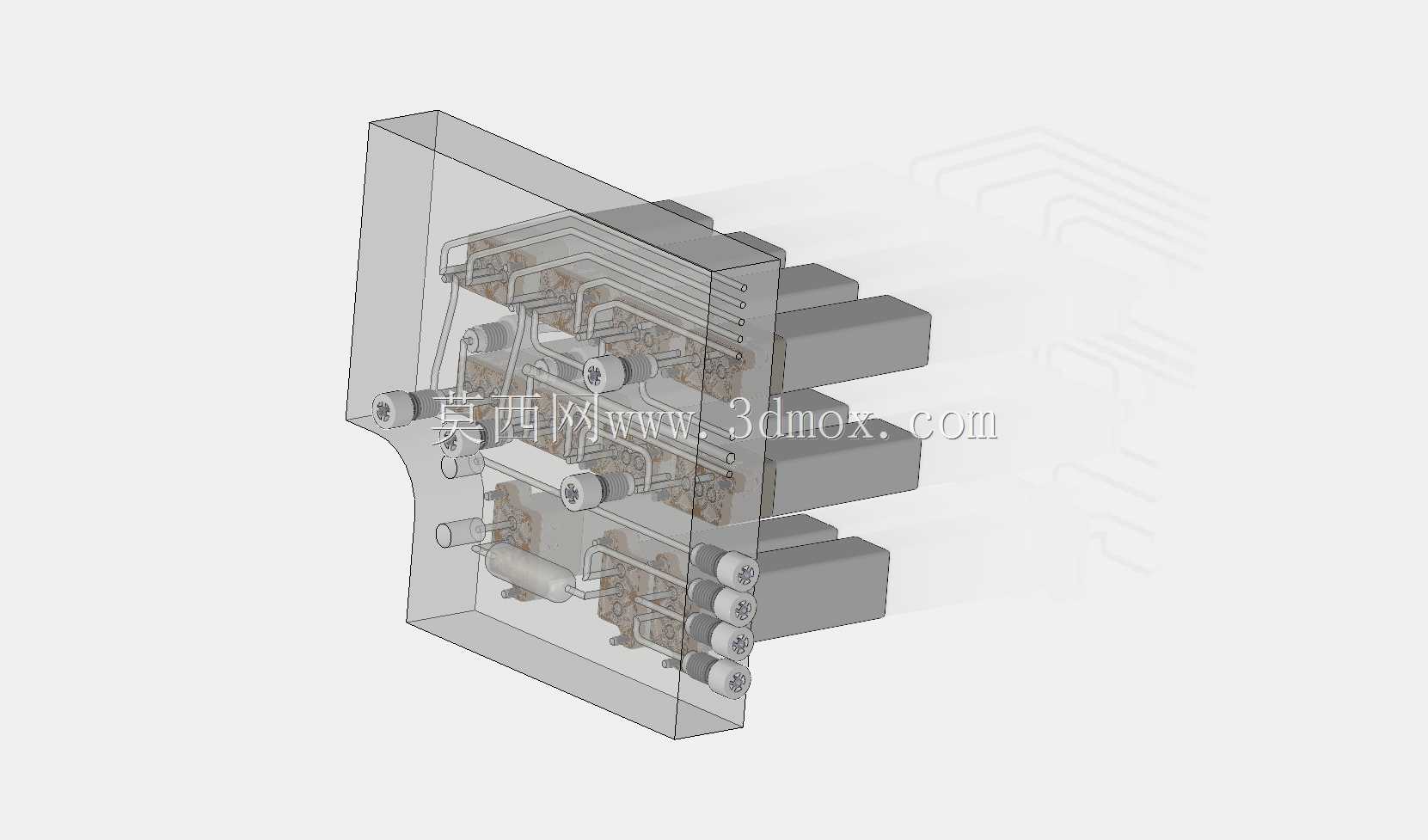

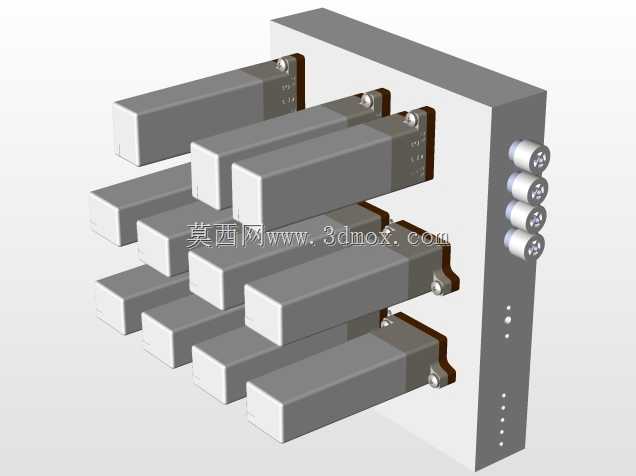

集成式液压控制阀组三维结构设计

项目分类:阀门 发布时间:2022-01-04 ID:492799
  • 集成式液压控制阀组三维结构设计
  • 集成式液压控制阀组三维结构设计

  在液压系统的实际工程应用场景中,这类集成式阀组常作为液压动力单元的核心控制部件,广泛配套在工程机械、冶金设备、重型机床的液压回路中,替代传统分散式管路连接的阀件布局,解决了分散阀件占用安装空间大、管路接头泄漏点多、压力损失大的常见工程问题。从实际用途来看,该阀组可同时实现多路液压执行元件的方向控制、压力调节、流量分配功能,可根据不同执行机构的动作时序需求,匹配对应的阀芯机能,满足单泵驱动多执行器的复合动作需求,比如在挖掘机的上车动作回路、注塑机的合模锁模回路、压力机的滑块动作回路中,这类集成阀组都能承担核心的流体控制任务。

  从产品功能特性来看,该阀组采用块式集成结构,将多个换向阀、单向阀、溢流阀、节流阀的功能集成在同一块阀块基体上,内部通过钻削、镗削加工出的连通油道实现各阀件的油路连通,外部仅保留压力油进油口、回油口以及连接各执行元件的工作油口,大幅减少了外部管路的使用量,相比管式连接的阀组,泄漏点可减少70%以上,同时管路沿程压力损失可降低40%左右,有效提升液压系统的整体传动效率。阀组外侧预留的标准安装接口,可直接叠加安装标准通径的电磁换向阀、压力补偿阀等元件,方便后期根据工况需求拓展功能,不需要重新加工整体阀块。

  从设计思路层面,该阀组在建模阶段优先考虑了油道的连通合理性,避免内部油道出现直角急转弯、通径突变的结构,减少油液在阀组内部的湍流与压力冲击;同时在阀块的结构强度设计上,针对高压油道周边的壁厚做了冗余校核,按照系统额定工作压力的1.5倍做耐压强度验证,避免高压工况下阀块出现开裂、渗油的问题。阀组的安装面做了平面度公差约束,保证各叠加阀安装后的密封性能,所有油口的连接螺纹都采用标准公制细牙螺纹或者英制管螺纹,匹配行业通用的管接头标准,不需要单独定制非标连接件。

  从外形尺寸与安装边界来看,该阀组整体采用长方体块式结构,外部突出的阀件接线端、调节端都做了空间避让设计,安装时阀块底部预留的安装孔位可直接固定在液压站的安装面板或者设备的机架支座上,安装孔的位置公差控制在±0.1mm范围内,保证安装时的定位精度。阀组的整体宽度方向预留了足够的接线空间,电磁阀的接线插头不会和周边的管路、机架结构产生干涉,顶部的压力调节螺钉位置预留了扳手操作空间,后期现场调试时不需要拆卸周边元件即可完成压力参数的调整。油口的排布按照进油、回油、工作油口分区布置,避免管路连接时出现错接,同时不同功能的油口在建模时做了标识位设计,后期加工时可直接在对应位置刻印油口标识,方便现场装配与维护。

  在实际工程选型中,这类集成阀组的三维模型可直接用于液压站的整体布局干涉检查,提前验证阀组与油箱、电机、油泵、管路的空间位置关系,避免现场装配时出现结构干涉问题,同时模型的内部油道结构可直接用于后续的流场仿真分析,验证油道内部的流阻、压力分布是否满足设计要求,减少物理样机的试制次数,缩短液压系统的开发周期。
