比例式逆心瓣膜结构三维设计

　　在流体控制类精密构件的设计开发中，仿生结构的比例复刻一直是兼顾功能还原与适配性优化的核心路径，这款逆心瓣膜结构的设计，正是参考生物心脏瓣膜的启闭逻辑，针对小通径流体的单向通断、压力自适应调节场景做的工程化适配。从实际应用场景来看，这类结构最初的落地方向是配套微型流体控制回路，在搭载微控制器、微型传感器的智能化流体管控系统中，作为核心的单向截流元件使用，可适配小流量气体、低粘度流体的精准通断控制，避免管路介质回流造成的传感数据偏差、回路压力波动问题。

　　从功能特性上看，该结构复刻了原生逆心瓣膜的比例关系，核心启闭件的活动行程、密封面的贴合角度完全匹配生物瓣膜的力学特性，当正向流体压力达到设定阈值时，瓣叶会沿预设导向结构平稳开启，通流截面随压力升高线性增大，不会出现突然全开造成的流体冲击；当反向压力作用时，瓣叶会在介质推力与自身结构预紧力的共同作用下快速贴合密封面，截断通路，密封副的接触压力分布均匀，长期往复启闭也不会出现局部偏磨造成的内漏问题。不同于常规工业单向阀的硬密封或软密封结构，该设计的瓣叶支撑结构采用了类似生物腱索的限位设计，既限制了瓣叶的最大开启角度，避免过开造成的结构疲劳，也能在反向承压时均匀分散瓣叶承受的压力，不会出现局部应力集中导致的结构变形。

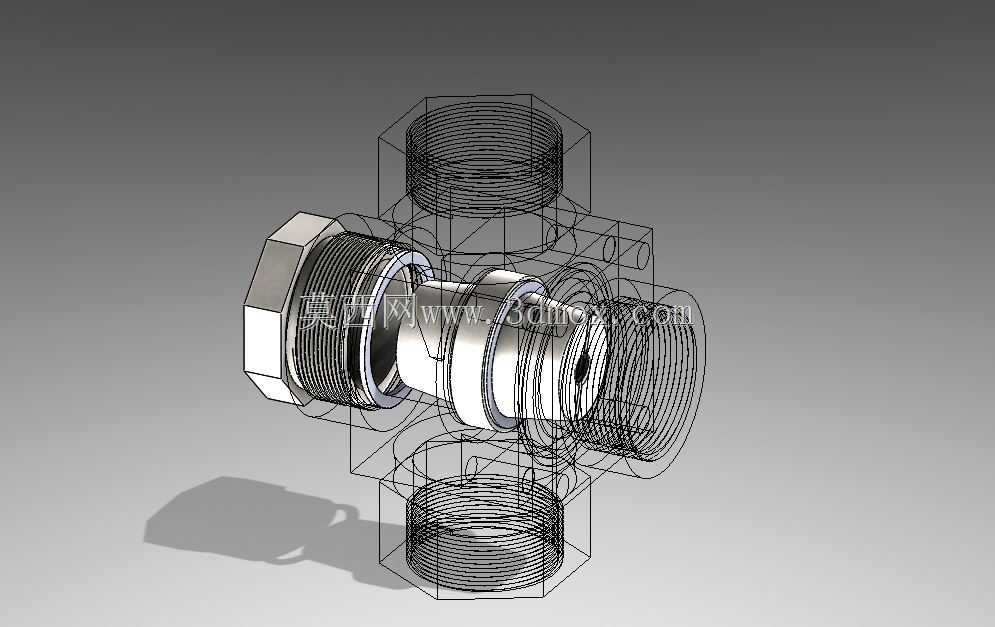

　　设计过程中首先要确定的是安装边界尺寸，该结构整体采用两端外螺纹的连接形式，两端螺纹规格统一，适配常规微型流体管路的内螺纹接口，安装时不需要额外定制转接接头，直接沿管路轴向拧入即可完成固定，整体轴向长度控制在常规微型阀件的通用尺寸范围内，不会占用过多的回路安装空间，径向最大尺寸匹配同通径管路的安装间距，相邻阀件安装时不会出现干涉。结构的内部流道做了顺滑过渡处理，没有直角突变的结构，流体经过时的局部阻力损失远低于常规截流结构，不会在阀件内部形成涡流区造成的介质滞留，对于需要精准控制流量的传感回路来说，这种低流阻设计能有效降低压力损失，提升传感器的检测精度。

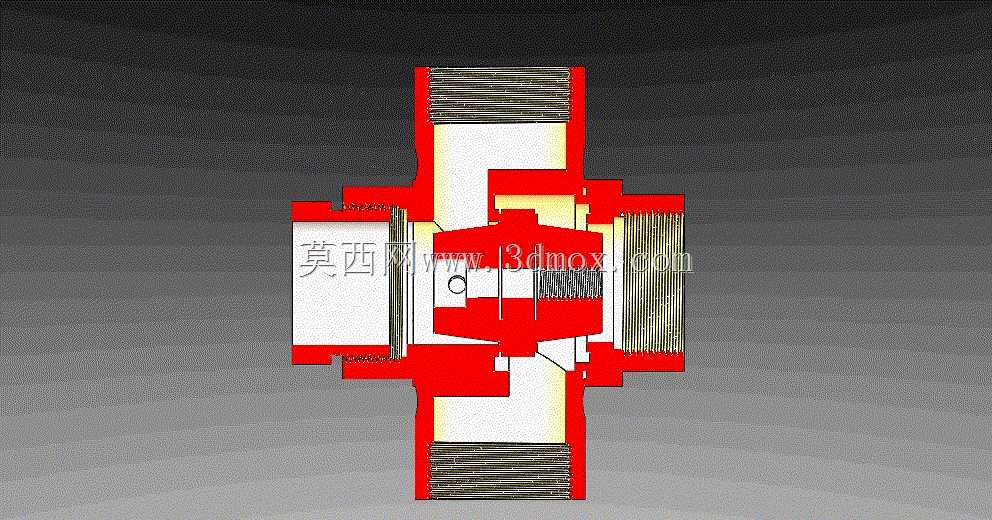

　　从结构拆分来看，整个构件分为阀体外壳、瓣叶组件、限位支撑、密封副四个核心部分，阀体外壳采用对称式结构设计，中间的腔体为瓣叶的活动提供足够的空间，两端的流道直径与瓣叶的最大开启通径匹配，不会出现通流瓶颈；瓣叶组件的转动配合间隙经过反复校核，既保证瓣叶活动时无卡滞，也避免间隙过大造成的介质内漏，配合面的粗糙度要求控制在微米级，长期往复运动的磨损量极小，能满足长周期使用的寿命要求。限位支撑结构的强度经过力学仿真验证，在承受最大反向额定压力时，支撑件的变形量在弹性形变范围内，不会出现塑性变形导致的瓣叶脱位，同时支撑结构的过流面积足够大，不会对正向通流造成额外的阻力。

　　在实际选型适配时，需要注意该结构的适用压力范围，其正向开启压力、反向密封压力都与原生瓣膜的力学参数成比例缩放，可根据实际管路的工作压力区间调整瓣叶的厚度、支撑件的弹性参数，不需要改动整体的安装尺寸与外形结构，就能适配不同压力等级的微型流体回路。不同于常规工业阀件的标准化设计，这种比例克隆的仿生结构在设计时保留了生物结构本身的力学优势，同时做了工程化的结构优化，去掉了生物体组织的易损耗部分，用工程材料的特性替代生物组织的弹性与密封性能，既保留了原生瓣膜启闭响应快、密封性能好、流阻低的优势，也解决了生物材料耐久性差、适用介质范围窄的问题，可配套在医疗流体设备、实验室精密流体控制装置、微型化工试验回路等对流体控制精度要求较高的场景中。
