弧形框架式防撞缓冲防护装置

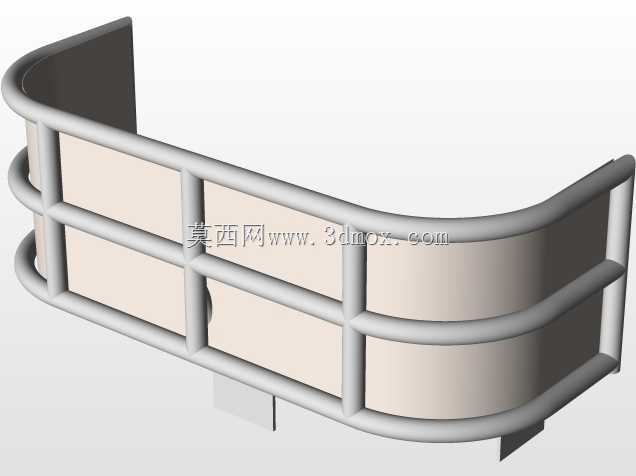

　　这类弧形框架式缓冲防护构件，多应用在物流仓储通道转角、自动化生产线侧边、商用车辆货箱边角、装卸作业平台边缘等易发生碰撞的场景，核心作用是通过自身结构的形变吸能特性，抵消碰撞过程中的瞬时冲击力，既避免被防护的主体结构受撞击变形损坏，也能降低碰撞物体的损伤程度，同时减少碰撞产生的噪音传递。从结构设计来看，整体采用外凸弧形的轮廓走向，完全规避了直角结构的应力集中问题，碰撞发生时弧形面可以引导撞击力沿框架弧面均匀分散，不会出现局部应力骤升导致构件瞬间断裂的情况。外部框架采用圆管弯折成型的双道环形梁结构，两道平行的弧形圆管梁通过竖向的分隔筋连接成整体框架，圆管截面本身具备优异的抗径向冲击性能，相比方管结构，

　　圆管在受多角度撞击时都能保持稳定的受力状态，不会出现棱边受力失稳的问题。框架内侧设置的六块填充挡板，采用嵌入式安装结构卡接在框架分隔出的格槽内，挡板与框架之间预留了微小的形变间隙，当外部冲击力传递到框架梁时，挡板可以随框架产生微量形变，进一步消耗冲击能量，同时挡板也能避免小型异物卡入框架格槽内部，降低日常维护清理的难度。底部设置的两个安装支脚采用平板式结构，支脚与主体框架采用满焊连接，支脚上预留的安装孔位可以适配膨胀螺栓、焊接固定、螺栓压板连接等多种安装方式，安装时需要保证支脚的支撑面与安装基准面完全贴合，避免出现悬空导致受撞击时支脚应力集中断裂。从安装边界来看，该构件的弧形外凸尺寸需要根据安装场景的通行宽度确定，

　　通常安装后构件最外凸点距离被防护主体的距离不小于150mm，预留足够的形变吸能空间，避免缓冲形变过程中构件直接挤压被防护主体；构件的整体高度通常设置在距离安装基准面200mm到400mm区间，刚好覆盖叉车托盘、手动搬运车、周转小车等常见碰撞源的撞击高度范围，不会出现防护高度不足导致撞击直接作用在被防护主体上的问题。设计过程中，框架圆管的壁厚需要根据场景的冲击载荷确定，常规仓储场景下采用2mm壁厚的钢管即可满足1吨级搬运车以3km/h速度撞击的缓冲需求，重型装卸场景则需要提升至3mm以上壁厚，同时在框架内部增设加强筋提升整体抗冲击性能。竖向分隔筋的排布采用等距分布的方式，既保证框架整体的刚度均匀，也让挡板的尺寸保持统一，

　　降低后续备件更换的成本。弧形段的弯折半径需要根据安装位置的转角半径匹配，通常弯折半径不小于100mm，过小的弯折半径会导致圆管弯折处出现壁厚减薄、应力集中的问题，大幅降低构件的抗冲击寿命。实际应用中，这类缓冲防护构件不需要额外配置阻尼元件，依靠金属结构本身的弹性形变和结构形变吸能即可实现缓冲效果，相比橡胶缓冲块，金属框架结构的耐老化性能更优异，在高低温、多粉尘、有油污的工业场景下使用寿命更长，不会出现橡胶老化开裂、低温脆化的问题；相比液压缓冲器，这类被动式缓冲构件的结构更简单，不需要日常维护，安装完成后即可长期使用，故障率极低，适合大面的防护场景布置。在建模过程中，弧形框架的弯折轨迹需要采用连续的样条曲线拟合，保证圆管扫掠成型后管壁厚度均匀，避免出现曲面褶皱、壁厚突变的问题；挡板与框架的配合间隙需要控制在1mm到2mm之间，间隙过小会导致装配困难，间隙过大则会出现挡板晃动产生异响的问题；底部支脚的安装孔位需要设置成长圆孔，允许安装时存在一定的位置误差，降低现场安装的对位难度。
