光机系统用MPA角镜适配连接构件

　　在光学检测、激光加工、光谱分析这类光机集成设备的搭建过程中，角镜的安装定位精度直接决定整个光路的同轴度与反射效率，这款适配构件正是为解决MPA规格角镜的快速装卡、精准定位需求设计的。从实际装机场景来看，这类适配器常应用在需要折转光路的光机平台上，比如激光干涉仪的测量光路搭建、机器视觉检测工位的角度反射调整、光学实验平台的光路转向节点，它不需要额外加工定制转接板，就能直接匹配标准MPA接口的角镜与安装基座，大幅缩短光机系统的装调周期。

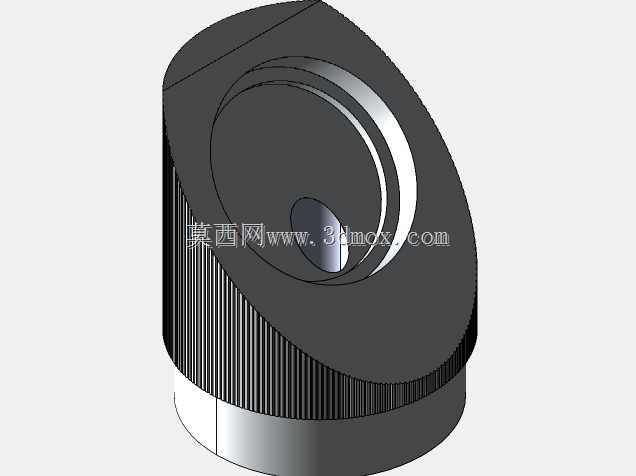

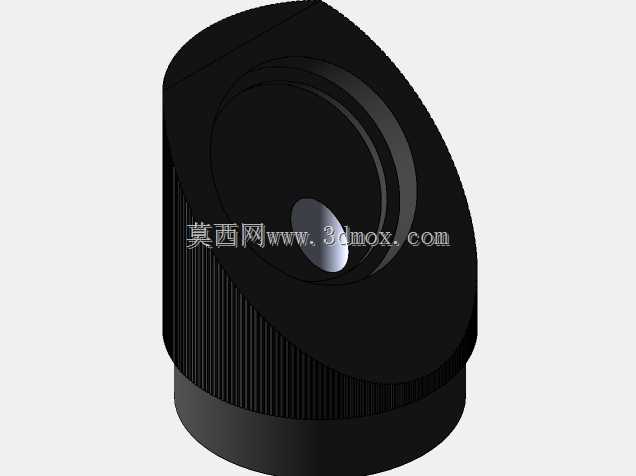

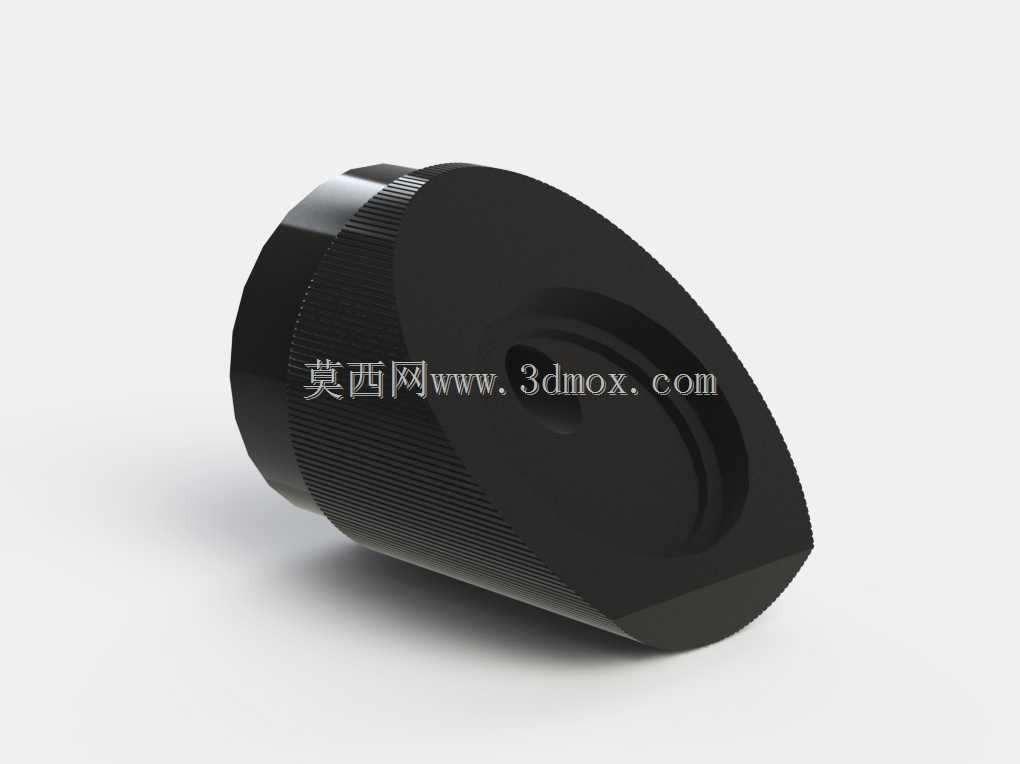

　　从结构设计逻辑来看，构件主体采用一体化切削成型的结构，靠近安装端的外圆周加工有细密的滚花纹理，这部分设计并非装饰用途，实际装调时操作人员无需借助扳手等工具，直接用手拧动就能完成预紧与角度微调，滚花的齿距与深度经过适配，既保证徒手操作时的摩擦力足够，不会出现打滑，也不会因为齿形过于尖锐划伤操作人员手部。构件的一端为标准圆柱接口，用于和光机平台的标准安装座、调整架配合，接口的公差带按照光机安装的h6精度控制，装入基座后径向间隙控制在0.01mm以内，避免光路调整时出现角镜的径向窜动；另一端为斜切式的角镜承载面，切面角度与MPA角镜的安装基准面完全匹配，承载面上加工有同轴的定位沉槽，角镜装入后沉槽的侧壁能限制角镜的径向位移，不需要额外点胶或者压片就能实现初步定位，后续如果需要更换不同反射率的角镜，直接取出替换即可，不会残留粘接剂影响安装精度。

　　从安装边界尺寸来看，构件的整体长度控制在常规光机调整架的适配行程范围内，圆柱安装段的直径与标准1英寸光学调整架的安装孔完全匹配，不需要额外配置变径套；斜切端的最大外轮廓不会超出角镜本身的通光口径边缘，避免构件遮挡光路造成通光量损失。构件的重量经过优化，主体采用轻量化的金属材质加工，整体重量控制在百克级别，安装在多维度调整架上时，不会因为自重过大导致调整架的俯仰、偏航角度出现蠕变，长时间保持光路的稳定性。

　　在实际功能表现上，这款适配构件解决了传统角镜安装时需要定制压块、反复调整角度的痛点，安装时只需要将MPA角镜卡入承载端的沉槽，再将圆柱端插入调整架的安装孔，拧紧基座上的锁紧螺钉就能完成固定，角镜的反射面法线与构件的安装轴线角度偏差控制在分级精度范围内，装调时不需要反复打磨垫片调整角度，一次安装就能满足大部分光路的角度精度要求。构件的表面做了哑光发黑处理，在激光类光路应用中，表面的漫反射率极低，不会产生杂散光干扰光路的测量或者加工效果，避免杂散光在光学系统内部多次反射形成鬼像，影响检测结果或者加工质量。

　　从设计细节的考量来看，承载端的沉槽深度经过反复验证，既保证角镜装入后有足够的支撑面积，不会因为夹持力不足出现脱落，也不会因为槽深过大遮挡角镜边缘的有效反射区域；滚花段的长度预留了足够的操作空间，即使安装位置周围有其他光学构件遮挡，操作人员也能捏住滚花段完成构件的拧紧与拆卸。圆柱安装端的端面做了小尺寸的倒角处理，插入安装孔时能起到导向作用，不会因为孔轴的微小错位刮伤安装孔的内壁，长期反复拆装也不会影响配合精度。对于光机系统的设计人员来说，这类标准化的适配构件可以直接纳入通用件库，不需要针对每个项目的角镜安装需求重新设计转接结构，大幅降低光机结构的设计工作量，也减少了定制加工零件的种类，降低整机的装配与维护成本。在设备后期维护时，如果角镜出现污损需要更换，不需要拆卸整个调整架，只需要将旧角镜从适配构件上取下，替换新的同规格角镜即可，维护效率比传统粘接式安装提升数倍，也避免了拆卸调整架后需要重新校准整个光路的繁琐流程。
