曲柄滑块驱动自动婴儿摇床结构设计

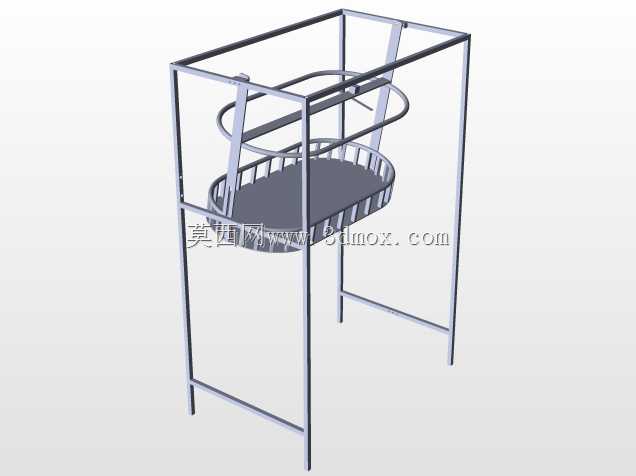

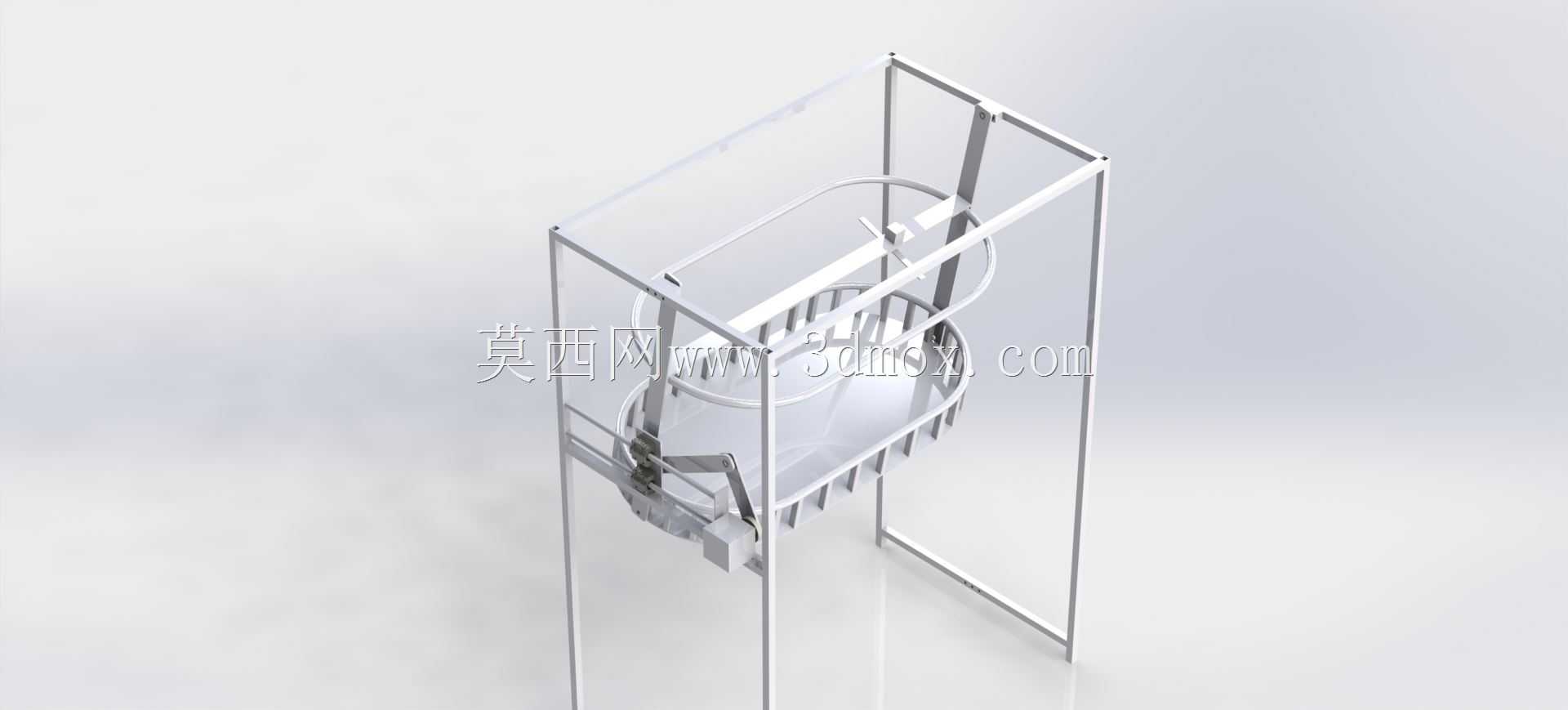

　　在民用育婴辅助设备的结构设计场景中，这类自动摇杆驱动的摇床结构，核心是替代人工手动摇晃动作，实现低频次、小幅度的平稳往复摆动，适配婴幼儿安抚入睡的实际使用需求，目前在民用家居育婴产品、月子中心配套护理设备场景中都有明确的应用空间。整套结构的核心运动逻辑依托曲柄滑块机构实现动力转换，将电机输出的连续旋转运动，转化为摇床床身的定角度往复摆动，设计阶段将摆状机构的最大摆动角度严格控制在10度，这个角度阈值是经过实际使用场景验证的：角度过小无法达到有效安抚的摇晃效果，角度过大则容易导致床身内的婴幼儿出现侧滑、磕碰风险，同时过大的摆动幅度也会提升整体框架的结构受力负载，提升材料选型的成本门槛。从整体结构布局来看，

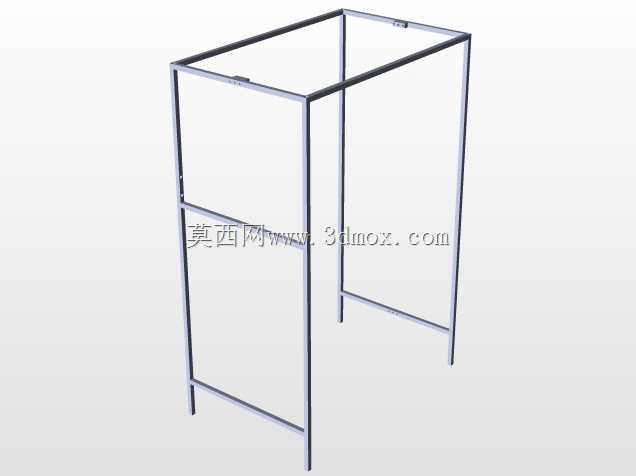

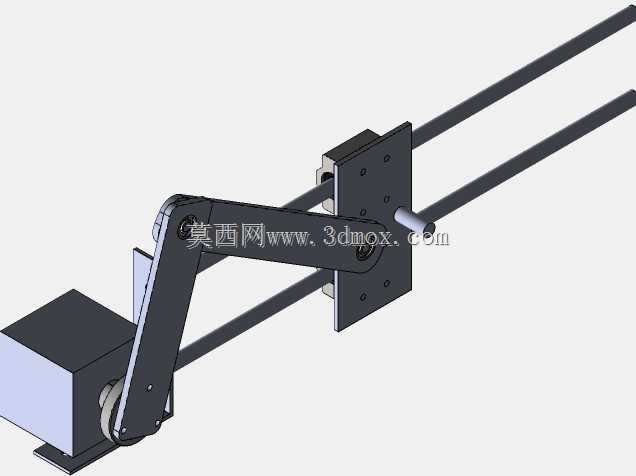

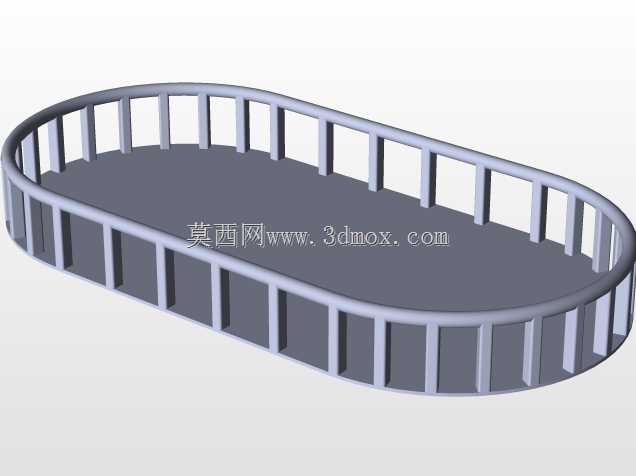

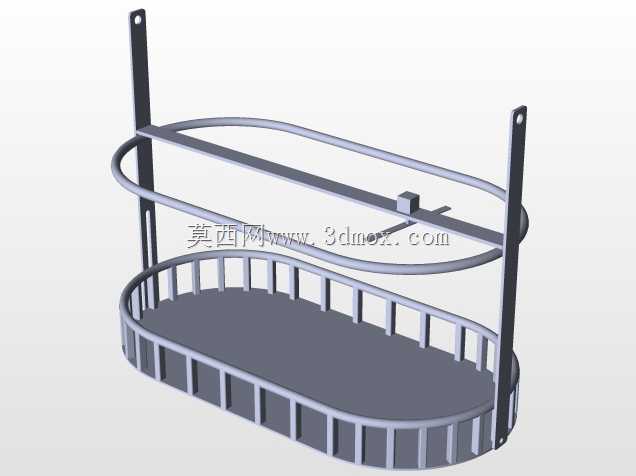

　　外围采用方管搭建的矩形支撑框架作为承载基础，框架的竖直支腿直接承担整套机构的静载荷与运动过程中的动载荷，设计时支腿底部预留了防滑脚垫的安装边界，可适配不同材质的地面安装场景，避免设备运行过程中出现整体滑移。床身部分采用围栏式结构设计，四周的竖向栏杆间距严格控制在安全范围内，防止婴幼儿肢体卡入，床身与支撑框架之间通过铰接摆臂连接，铰接点的位置经过反复校核，确保摆动过程中床身始终保持水平状态，不会出现倾斜侧翻的风险。曲柄滑块组件布置在床身底部的框架空间内，这个布局一方面可以将运动部件隐藏在床体下方，避免外露的运动部件夹伤使用者，另一方面可以降低整套设备的重心，提升摆动过程中的整体稳定性。

　　设计过程中需要重点校核曲柄的回转半径与滑块的行程匹配关系，确保摆动角度精准控制在预设的10度区间内，同时要对铰接点的耐磨性能做冗余设计，因为这类设备的单次使用周期较长，铰接位置如果磨损间隙过大，会导致摆动过程中出现异响、晃动量超标的问题，直接影响使用体验。从安装边界来看，整套结构的外围框架尺寸适配常规家用卧室的摆放空间，宽度方向预留了足够的床身摆动余量，不会在运行过程中与周边家具发生碰撞，框架的高度设计也符合日常护理的操作高度，成年人无需过度弯腰就可以完成床内婴幼儿的抱取、被褥整理等操作。在运动特性的设计上，曲柄滑块驱动的结构相比其他摆动机构，具备运行平稳、冲击载荷小的优势，摆动过程的速度曲线是连续平滑的，不会出现突然的加速或停顿，

　　更接近人工摇晃的动作节奏，不会对婴幼儿造成惊吓。同时整套结构的传动链路短，动力传递效率高，驱动端只需要小功率的低速电机就可以带动整套床身完成摆动动作，运行过程中的噪音也可以控制在较低水平，不会干扰婴幼儿的睡眠状态。结构设计阶段还考虑了日常维护的便利性，所有的铰接位置都预留了润滑注油的操作空间，支撑框架的杆件连接采用标准紧固件装配，不需要专用工具就可以完成拆装，方便后期的零部件更换与清洁维护。床身的承载结构做了均匀的受力分布设计，即使床身内放置被褥、婴幼儿的总负载达到常规家用育婴设备的承载上限，摆动过程中各个杆件的受力也都在材料的许用应力范围内，不会出现结构变形、焊缝开裂的问题。另外在摆动行程的极限位置，设计了软质缓冲结构，避免机构运动到极限位置时出现刚性碰撞，进一步降低运行噪音，同时也可以缓冲极限位置的冲击载荷，延长整套机构的使用寿命。
