水厂用桶装水加仑灰尘光检工作台

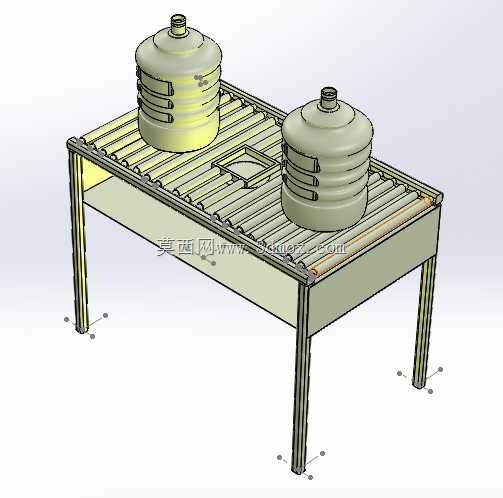

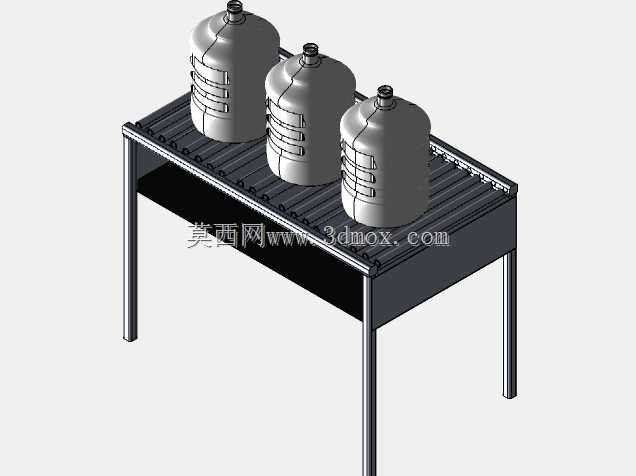

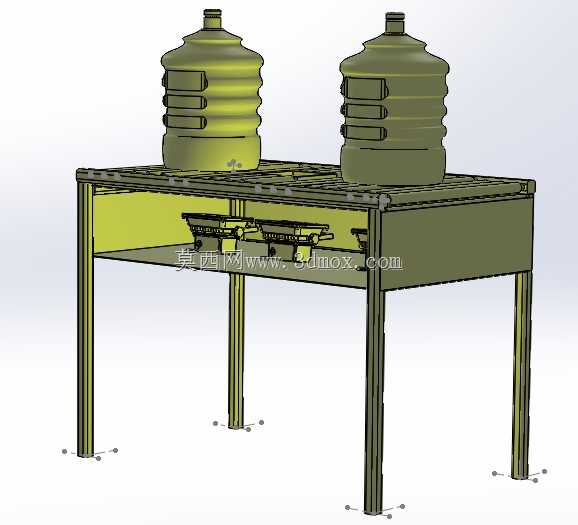

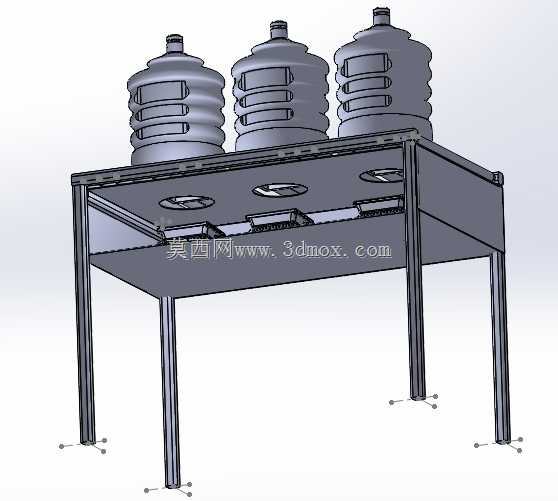

　　这套设备主要面向桶装饮用水生产灌装后的末端质检工序，在水厂灌装线完成桶装水封盖、套标之后，进入该工位完成桶身表面附着灰尘、污渍的光学检测作业，区别于常规的人工目视检查工位，该设备将待检桶装水承托在带支撑框架的工作台面上，下方预留光学检测组件的安装空间，可同时排布三个检测工位，适配五加仑标准桶装饮用水的检测节拍，匹配常规桶装水生产线每小时1200桶以内的产能需求。从结构设计逻辑来看，整体框架采用工业铝型材拼接搭建，四根竖向支撑腿底部配置可调脚杯，可适配车间地面不平整的安装场景，安装时仅需预留长1800mm、宽800mm的地面占位空间，设备整体高度控制在1200mm，刚好匹配一线质检人员站立操作的视平线高度，无需额外搭建操作踏台。

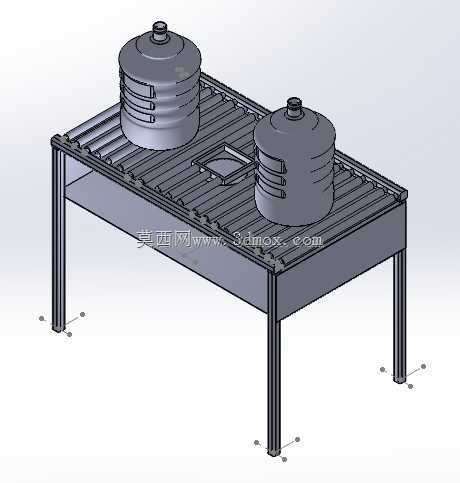

　　工作台面采用镂空栅格结构设计，一方面可以减少台面积水残留，适配水厂车间高湿、常冲水的作业环境，避免台面长期积水滋生霉菌，另一方面栅格间隙不会遮挡下方光学检测组件的光路，保证检测光线可以无阻碍投射到桶装水的桶底、桶身下部区域，覆盖人工目视容易遗漏的检测盲区。台面下方设置一层置物层板，可用于放置检测用的校准块、清洁抹布、备用光源组件等日常运维物料，无需额外在工位旁配置置物货架，压缩工位的整体占地空间。设备的检测工位定位结构采用仿形托块设计，每个托块刚好适配五加仑桶装水底部的加强筋轮廓，桶装水由上游输送线送入工位后，可直接滑入托块完成定位，无需额外设置气动夹紧定位机构，简化设备结构的同时，也减少了夹伤桶身、产生塑料碎屑掉落到产品上的风险。

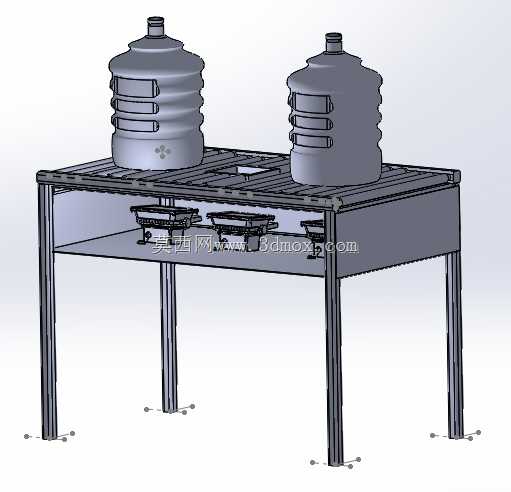

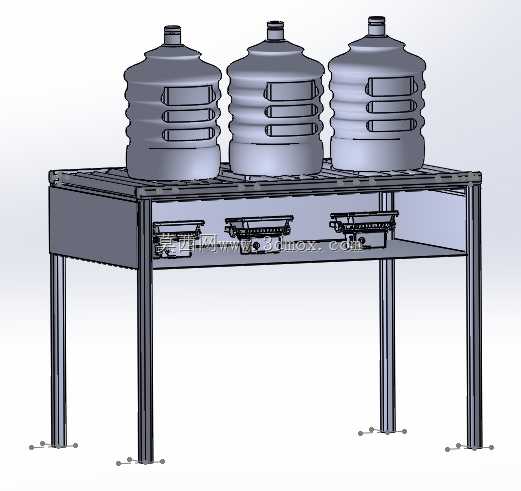

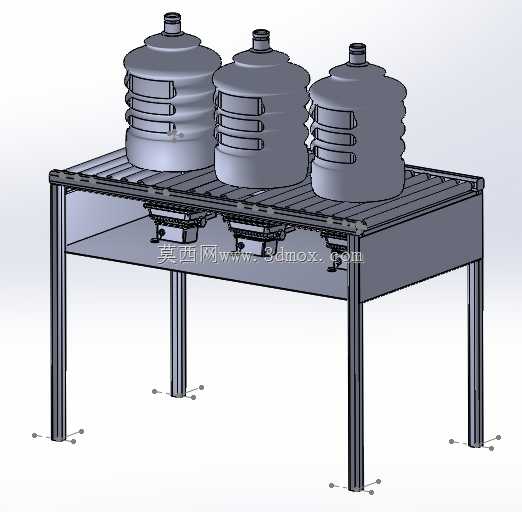

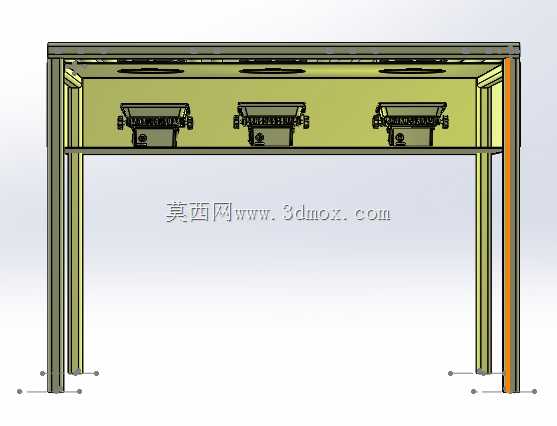

　　光学检测组件采用漫射背光布局，光源布置在台面下方的层板上，光线向上穿透栅格台面投射到半透明的PC桶装水桶身，桶身表面附着的灰尘、纤维、污渍会在背光照射下形成明显的阴影差，质检人员仅需站在设备正面，即可快速识别三个工位上的桶身脏污缺陷，相比传统的顶部打光目视检测，检测漏检率可降低40%以上，同时大幅降低质检人员的视觉疲劳度。在安装边界方面，设备后侧预留100mm的间隙用于布设光源供电线路，可直接对接车间内的220V交流供电回路，无需额外配置专用的控制电柜，光源的开关可集成在设备侧面的支架上，操作人员伸手即可触碰控制。设备左右两侧预留与上游、下游输送线对接的接口，可直接接驳现有桶装水生产线的滚筒输送线，无需对原有生产线进行大规模改造，

　　安装调试周期可控制在1个工作日以内。考虑到水厂车间常年处于高湿度、存在消毒水腐蚀的环境，所有铝型材拼接位置均采用不锈钢紧固件连接，外露的金属件全部做304不锈钢材质选型，避免长期使用后出现锈蚀掉屑，污染生产环境。台面的栅格条采用圆角设计，避免桶装水推入工位时被尖锐棱角刮花桶身，影响产品外观。三个检测工位的间距设置为300mm，刚好匹配三个桶装水并排摆放时的操作间隙，质检人员无需大幅移动身体，即可完成三个工位的检查作业，单工位的检测停留时间可控制在3秒以内，匹配整线的输送节拍。在日常运维方面，下方的光源组件采用插拔式安装结构，当光源出现衰减损坏时，无需拆解整体框架，仅需从层板上拔出损坏的光源模块更换即可，单模块更换时间不超过2分钟，不会长时间占用生产停机时间。设备整体无复杂的运动部件，日常仅需定期擦拭台面栅格的积水、检查脚杯的固定状态即可，运维门槛极低，无需专业的机修人员即可完成日常保养。
