带挡停定位机构的动力滚筒输送台

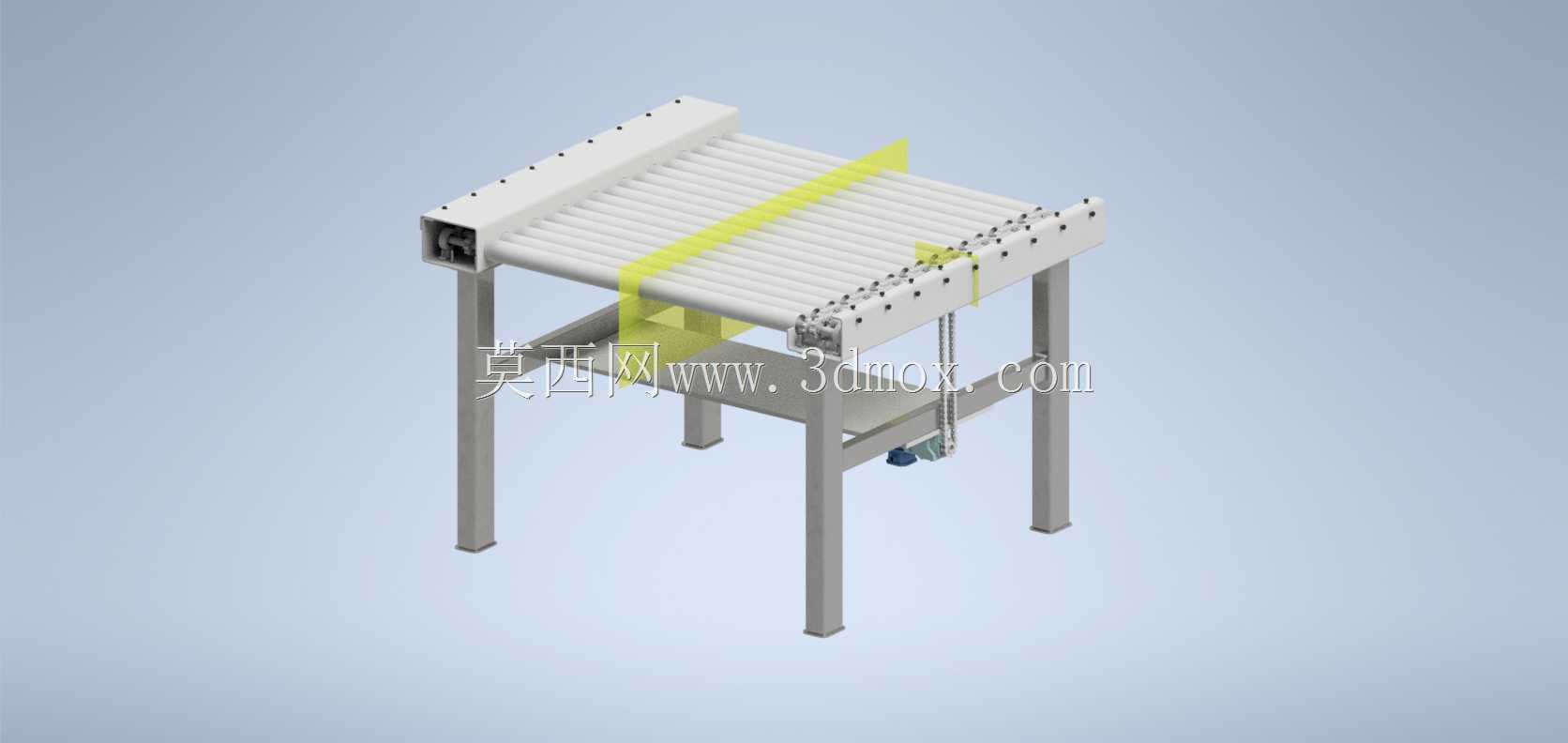

　　这款动力滚筒输送台的设计，最初是针对装配线工位间的工件中转需求做的方案，常见于3C电子组装、汽配零部件加工、家电总装这类需要逐工位流转工件的生产场景，区别于无动力滚筒线，它自带驱动单元，不需要作业人员手动推送工件，能适配整线自动化联动的节拍要求。从结构布局来看，主体框架采用方通焊接后做表面喷塑处理，四条支腿底部预留了脚轮安装孔与可调脚杯的安装位，既可以在需要频繁调整线体布局的车间加装脚轮移动，也可以在固定工位安装脚杯调平，抵消地面不平整带来的机身倾斜问题，避免滚筒面高低差导致工件滑行偏移。滚筒排布采用等间距密排设计，单根滚筒的轴端通过轴承座固定在两侧的侧梁上，驱动侧的滚筒端部配套链轮，通过链条串联后由下方的减速电机统一驱动，

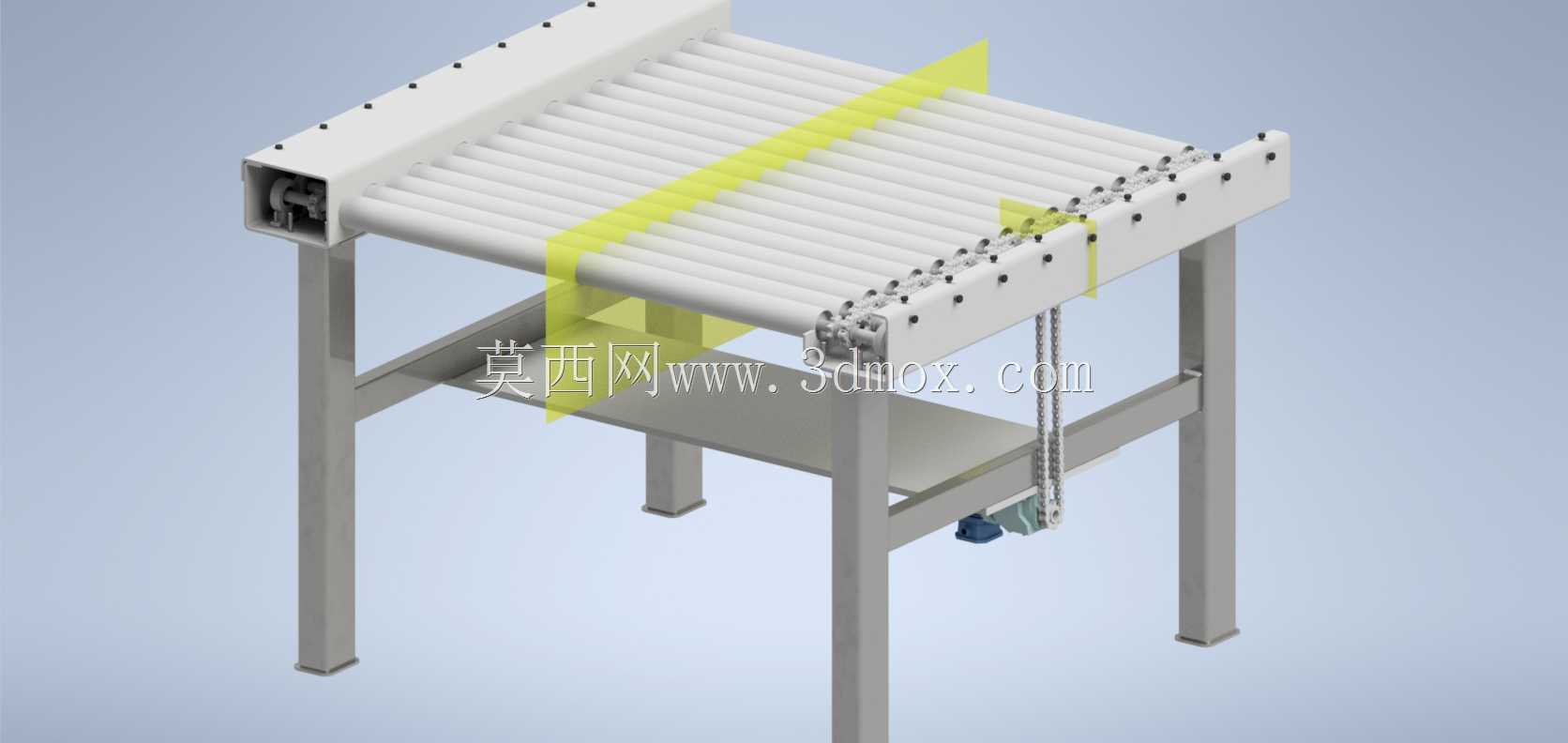

　　这种链传动的结构相比皮带传动，承载能力更强，能适配100kg以内的箱装工件、带托盘的机加工件输送，不会因为长期负载出现皮带打滑、磨损断裂的问题。线体上设置的黄色挡停机构是这套输送台的核心功能部件，它通过气缸驱动挡块升降，当工件流转到指定工位时，挡块升起挡住工件侧边，配合侧面的定位销能将工件精准固定在作业位置，不需要额外增设工装夹具就能满足工位装配、检测、扫码的定位精度要求，挡块表面贴有聚氨酯缓冲垫，接触工件时不会刮伤工件表面，也能抵消工件输送过来的惯性冲击力，减少运行噪音。设计过程中特意将驱动电机安装在两支腿之间的横梁下方，不占用线体两侧的操作空间，电机的安装座做了长圆孔设计，方便后期调整链条张紧度，

　　不需要拆解主体结构就能完成维护操作。侧梁上预留了多组安装孔位，可以根据实际生产需求加装光电传感器、扫码枪支架、导向条等附件，不需要二次钻孔破坏框架结构。从安装边界来看，这款输送台的工作面高度适配常规站立作业的750mm标准高度，也可以根据现场需求调整支腿长度适配不同的作业高度，线体宽度根据常见的周转箱尺寸做了适配，两侧侧梁外边缘的宽度控制在合理范围，不会占用过多车间通道空间，线体两端可以直接对接其他输送段，不需要额外做转接结构，能快速拼接成更长的输送线体。滚筒的转动阻力经过反复校核，单根滚筒的径向跳动控制在合理范围内，避免工件输送过程中出现卡顿、偏移的问题，支腿之间的横撑做了加强设计，满负载运行时不会出现框架晃动的情况，

　　整体结构没有多余的冗余设计，所有钣金件都做了折边处理，没有尖锐边角，避免现场作业人员磕碰受伤。在实际应用中，这类输送台既可以单台独立使用，作为单工位的工件上下料台，也可以多台串联组成长距离输送线，配合顶升移栽机构、转角机构就能实现复杂的物流输送路径，适配不同生产车间的布局要求。
